EKL9-40 RCBO (Устройство защитного отключения с защитой от сверхтоков)
Запросить
● Стандарт: IEC61009-1, IEC62026
● Защита: обнаружение последовательного и параллельного дугового замыкания, комбинированное обнаружение дугового замыкания, обнаружение короткого замыкания, перегрузки и утечки на землю.
● Тип АВДТ: AC, A
● Номинальный ток: 6~40А
● Номинальное напряжение: 230/240~
● Количество полюсов: два полюса (один полюс + коммутируемая нейтраль)
● Номинальный остаточный рабочий ток (IAn): 10, 30, 100, 300 мА
● Номинальная отключающая способность при коротком замыкании: 6 кА
● Кривая отключения: B, C
● Температура окружающего воздуха: -25...+40 ºC
● Подключение: сверху
● Сертификаты: CE, CB, UKCA

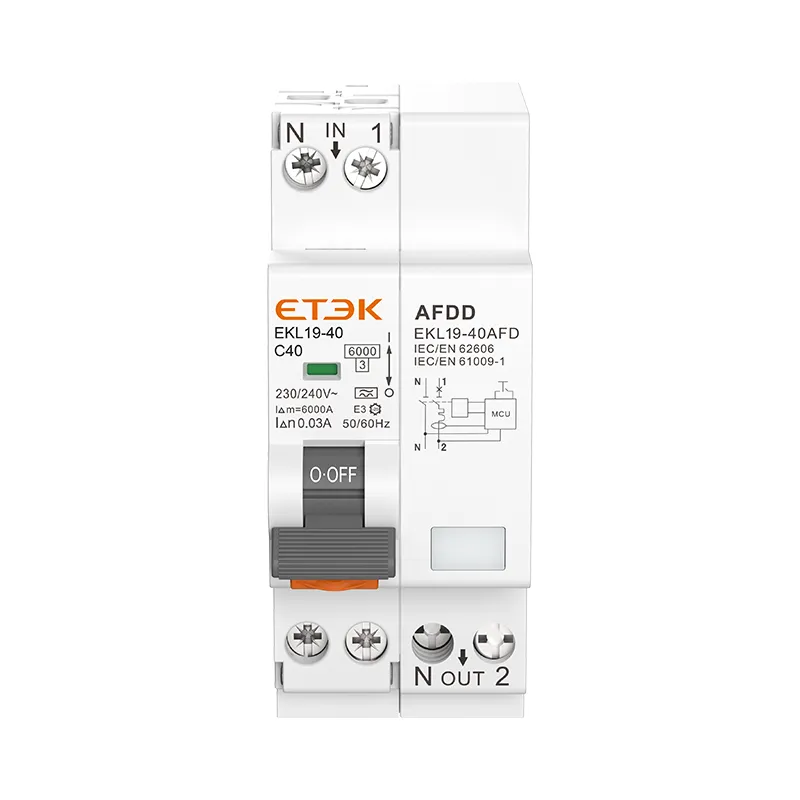

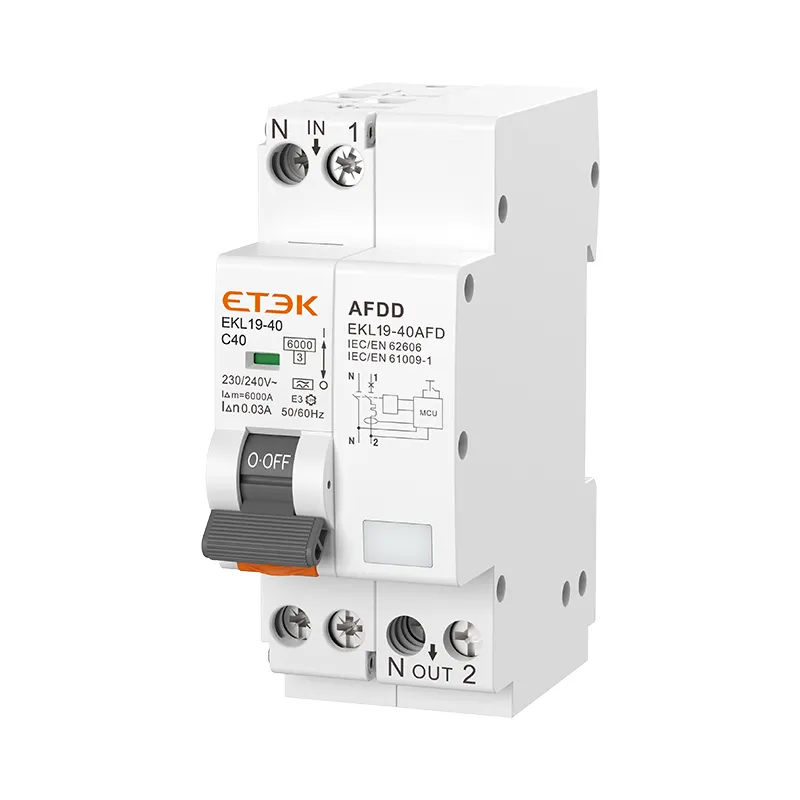

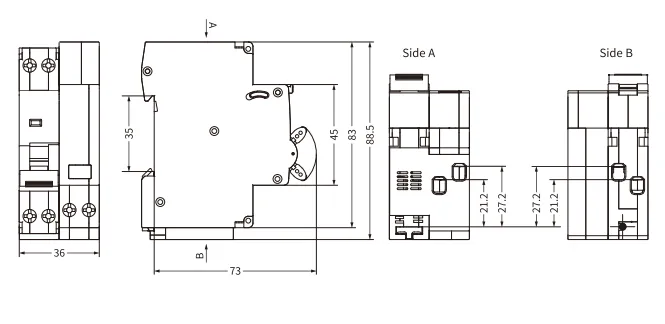

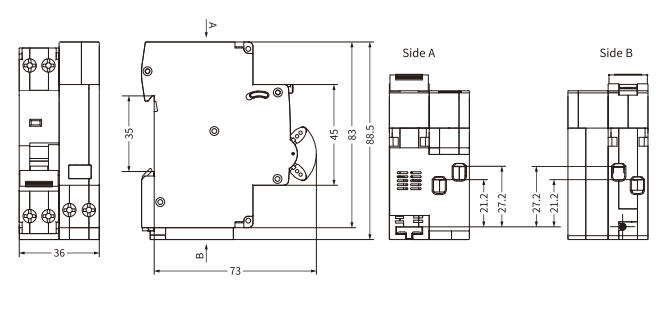

EKL19-40AFD — это 1P+N (полюс N может быть устройством обнаружения дугового замыкания ВКЛ/ВЫКЛ со встроенным дифференциальным автоматом с отключающей способностью 6 кА, номинальным током до 40 А и чувствительностью 300 мА. Светодиодная индикация дугового замыкания (в стандартном режиме работы (переключатель в положении ВКЛ) светодиод горит зеленым. Когда переключатель находится в положении ВЫКЛ или при возникновении неисправности, светодиод горит КРАСНЫМ), серая кнопка тестирования для проверки правильности работы устройства защитного отключения. Имея ширину всего 36 мм, они обеспечивают защиту от дуговых замыканий, перегрузки, короткого замыкания и токов замыкания на землю.
| Стандарт | МЭК61009-1, МЭК62606 |
| Режим | Электронный |
| Тип АВДТ | АС, А |
| Номинальный ток In | 6, 10, 16, 20, 25, 32, 40А |
| Поляки | 1P+N (полюс N может быть Вкл./Выкл.) |
| Номинальное напряжение Ue | 230/240В~ |
| Напряжение изоляции Ui | 500В |
| Номинальная частота | 50/60Гц |
| Номинальный остаточный рабочий ток (I△n) | 10, 30, 100, 300мА |
| Перерыв под | ≤0,1с |
| Номинальная отключающая способность | 6000А |
| Класс ограничения энергии | 3 |
| Номинальное импульсное выдерживаемое напряжение (1,5/50) Uimp | 4000 В |
| Напряжение испытания диэлектрика при инд.частоте в течение 1 мин | 2кВ |
| Характеристика термического срабатывания | (1,13-1,45) х В |
| Характеристика магнитного расцепления | B:(3-5) х В, C:(5-10) х В |
| Электрическая жизнь | 4000 циклов |
| Механическая жизнь | 10 000 циклов |
| Индикатор положения контакта | Да |
| Степень защиты | IP20 |
| Температура окружающей среды | -25℃ до +40℃, макс. влажность 95% |
| Тип клеммного соединения | Кабель/штыревая шина |
| Макс. размер клеммы для кабеля | 16мм 2 |
| Макс. момент затяжки | 2.5Нм |
| Установка | Монтаж на 35-мм DIN-рейку |
| Связь | Сверху |
| Номинальный ток (А) | Кривая В | |||
| Чувствительность | ||||
| 10mA | 30mA | 100mA | 300mA | |
| Тип А | ||||
| 6A | EKL19-40AFD-1NB0610A | EKL19-40AFD-1NB0630A | EKL19-40AFD-1NB06100A | EKL19-40AFD-1NB06300A |
| 10A | EKL19-40AFD-1NB1010A | EKL19-40AFD-1NB1030A | EKL19-40AFD-1NB10100A | EKL19-40AFD-1NB10300A |
| 16A | EKL19-40AFD-1NB1610A | EKL19-40AFD-1NB1630A | EKL19-40AFD-1NB16100A | EKL19-40AFD-1NB16300A |
| 20A | EKL19-40AFD-1NB2010A | EKL19-40AFD-1NB2030A | EKL19-40AFD-1NB20100A | EKL19-40AFD-1NB20300A |
| 25A | EKL19-40AFD-1NB2510A | EKL19-40AFD-1NB2530A | EKL19-40AFD-1NB25100A | EKL19-40AFD-1NB25300A |
| 32A | EKL19-40AFD-1NB3210A | EKL19-40AFD-1NB3230A | EKL19-40AFD-1NB32100A | EKL19-40AFD-1NB32300A |
| 40A | EKL19-40AFD-1NB4010A | EKL19-40AFD-1NB4030A | EKL19-40AFD-1NB40100A | EKL19-40AFD-1NB40300A |
| Номинальный ток (А) | Кривая С | |||
| Чувствительность | ||||
| 10mA | 30mA | 100mA | 300mA | |
| Тип А | ||||
| 6A | EKL19-40AFD-1NC0610A | EKL19-40AFD-1NC0630A | EKL19-40AFD-1NC06100A | EKL19-40AFD-1NC06300A |
| 10A | EKL19-40AFD-1NC1010A | EKL19-40AFD-1NC1030A | EKL19-40AFD-1NC10100A | EKL19-40AFD-1NC10300A |
| 16A | EKL19-40AFD-1NC1610A | EKL19-40AFD-1NC1630A | EKL19-40AFD-1NC16100A | EKL19-40AFD-1NC16300A |
| 20A | EKL19-40AFD-1NC2010A | EKL19-40AFD-1NC2030A | EKL19-40AFD-1NC20100A | EKL19-40AFD-1NC20300A |
| 25A | EKL19-40AFD-1NC2510A | EKL19-40AFD-1NC2530A | EKL19-40AFD-1NC25100A | EKL19-40AFD-1NC25300A |
| 32A | EKL19-40AFD-1NC3210A | EKL19-40AFD-1NC3230A | EKL19-40AFD-1NC32100A | EKL19-40AFD-1NC32300A |
| 40A | EKL19-40AFD-1NC4010A | EKL19-40AFD-1NC4030A | EKL19-40AFD-1NC40100A | EKL19-40AFD-1NC40300A |
