Принадлежности для подрядчиков

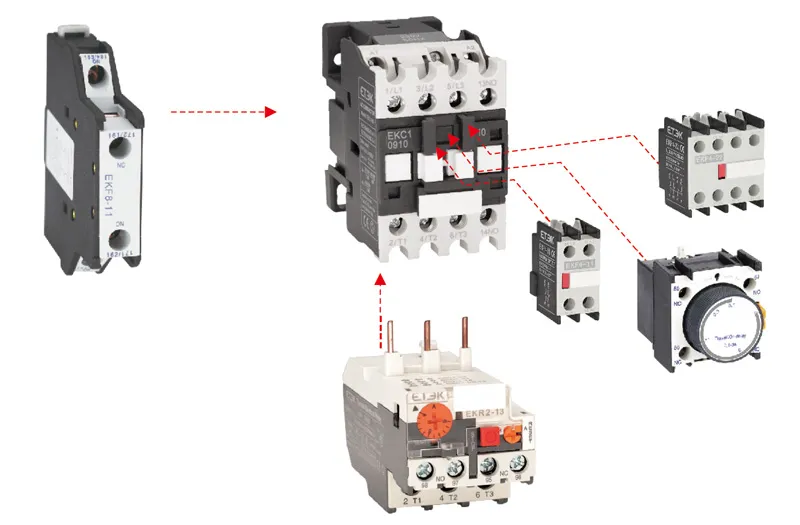

Принадлежности для контакторов — это детали и компоненты, предназначенные для использования с контакторами.

Для чего используются принадлежности контактора?

Подрядные принадлежности — это все комплектующие, которые используются вместе с контакторными устройствами. В первую очередь, они являются либо заменой детали, либо используются для настройки или улучшения функции контакторов. Например, они могут повысить безопасность или помочь в подключении устройства к цепи.

Типы контакторных принадлежностей

Существует широкий ассортимент принадлежностей для контакторов, но вот некоторые общие категории:

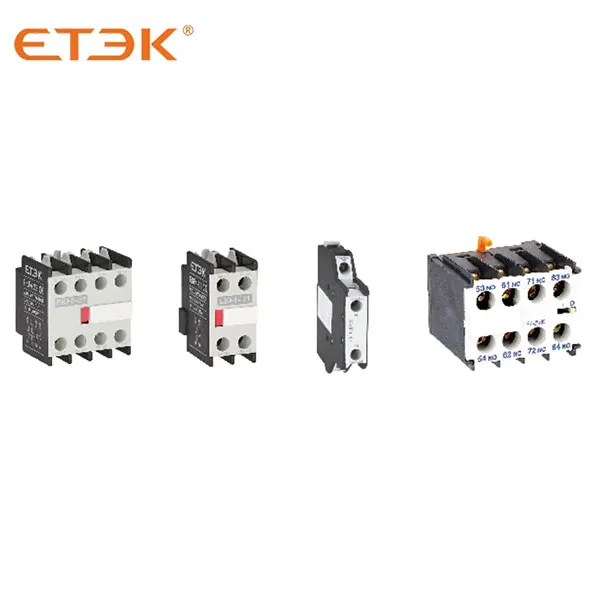

1.Компонентные части, такие как вспомогательные контакты.
2. Монтажные принадлежности в зависимости от того, где необходимо разместить контактор.
3. Защитные приспособления, такие как крышки клемм, предназначены для предотвращения контакта с цепью.
4. Электромонтажные принадлежности, которые помогают подключить контактор к цепи.

Технические данные

	Спецификация	Модель	Контактный номер	Контактор согласован
	Вспомогательный контакт 4-полюсный, переднее крепление	ЭКФ4-40	4НЕТ	ЭКЦ1-09~95 ЕКС1-115~800
		ЭКФ4-31	3НО+1НЗ
		ЭКФ4-22	2НО+2НЗ
		ЭКФ4-13	1НО+3НЗ
		ЭКФ4-04	4NC
	Вспомогательный контакт 2-полюсный, переднее крепление	ЭКФ4-20	2НЕТ
		ЭКФ4-11	1НО+1НЗ
		ЭКФ4-02	2NC
	Вспомогательный контакт 2-полюсный, боковое крепление	ЭКФ8-20	2НЕТ	ЭКЦ1-09~95
		ЕКФ8-11	1НО+1НЗ
		ЭКФ8-02	2NC
	1НО+1НЗ Пневматический таймер задержка включения	ЭКФ5-Т0	0,1~3 с	ЭКЦ1-09~95 ЕКС1-115~800
		ЭКФ5-Т2	0,1~30 с
		ЭКФ5-Т4	10~180с
	1НО+1НЗ Пневматический таймер задержка выключения	ЭКФ5-Д0	0,1~3 с
		ЭКФ5-Д2	0,1~30 с
		ЭКФ5-Д4	10~180с
	Вспомогательный контакт 4-полюсный, переднее крепление	ЭКФ4-40М	4НЕТ	ЕКЦ1-09~12М
		ЭКФ4-31М	3НО+1НЗ
		ЭКФ4-22М	2НО+2НЗ
		ЭКФ4-13М	1НО+3НЗ
		ЭКФ4-04М	4NC
	Вспомогательный контакт 2-полюсный, переднее крепление	ЭКФ4-20М	2НЕТ
		ЭКФ4-11М	1НО+1НЗ
		ЭКФ4-02М	2NC
	Катушка контактора	ЕКХ1-2	Вольты переменного тока	ЕКС1-09~18
		ЕКХ1-4	Вольты переменного тока	ЕКС1-25~32
		ЕКХ1-6	Вольты переменного тока	ЭКЦ1-40~95
	Катушка контактора Водонепроницаемый	ЕКХ1-6Н	Вольты переменного тока	ЭКЦ1-40~95
		EKX1-ФФ	Вольты переменного тока	ЕКС1-115~150
		EKX1-FG	Вольты переменного тока	ЕКС1-185~225
		EKX1-FH	Вольты переменного тока	ЕКЦ1-265
		EKX1-FJ	Вольты переменного тока	ЭКЦ1-400
		EKX1-ФК	Вольты переменного тока	ЭКЦ1-500
		EKX1-ФЛ	Вольты переменного тока	ЕКЦ1-630
		EKX1-FX	Вольты переменного тока	ЕКЦ1-780
	Спецификация	Модель		Контактор согласован
	Аксессуары для Контактор реверсивного/переключающего типа	ЕКА9-0932		ЕКС1-09~32
		ЕКА9-4095		ЭКЦ1-40~95
		ЕКА9-FF970		ЕКС1-115~150
		EKA9-FG970		ЕКС1-185~225
		EKA9-FJ970		ЕКС1-330~400
		EKA9-FL970		ЕКЦ1-630
	Спецификация	Модель		TOR совпал
	Монтажный блок для теплового реле перегрузки	ЕКА9-1064		ЭКР2-13
		ЭКА9-2064		ЭКР2-23
		ЕКА9-3064		ЭКР2-33
