Встроенный ограничитель перенапряжения EKC2SU Контактор
Запросить
● Стандарт: IEC60947-1, IEC60947-4-1
● Номинальный ток: 9-95А
● Номинальное рабочее напряжение: 220 В~690 В
● Номинальное напряжение изоляции: 690 В
● Количество полюсов: 3P
● Вспомогательный контакт: 1НО+1НЗ
● Способ установки: на DIN-рейку или винтовое крепление

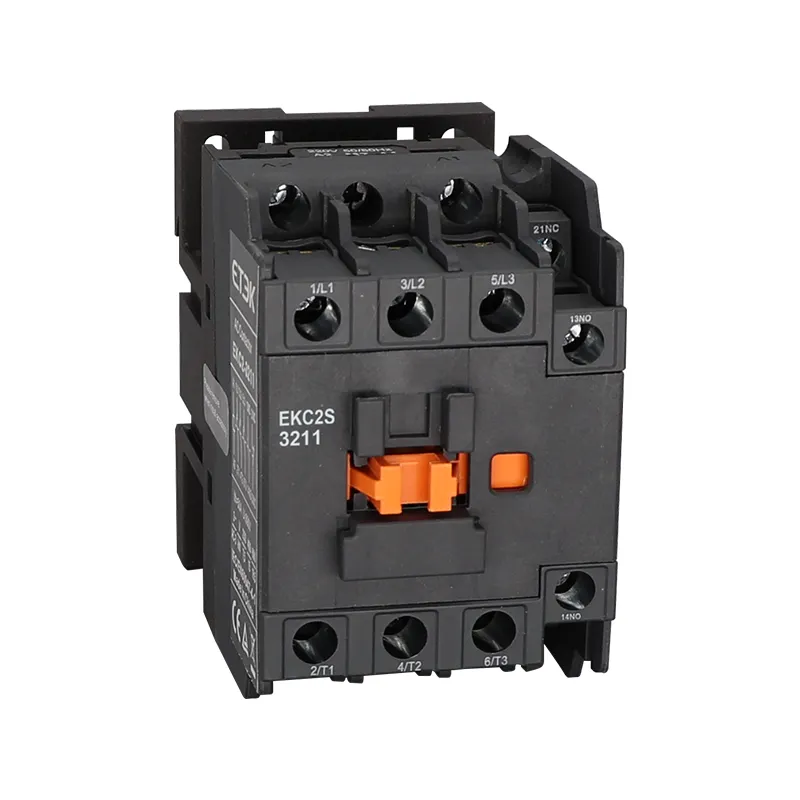

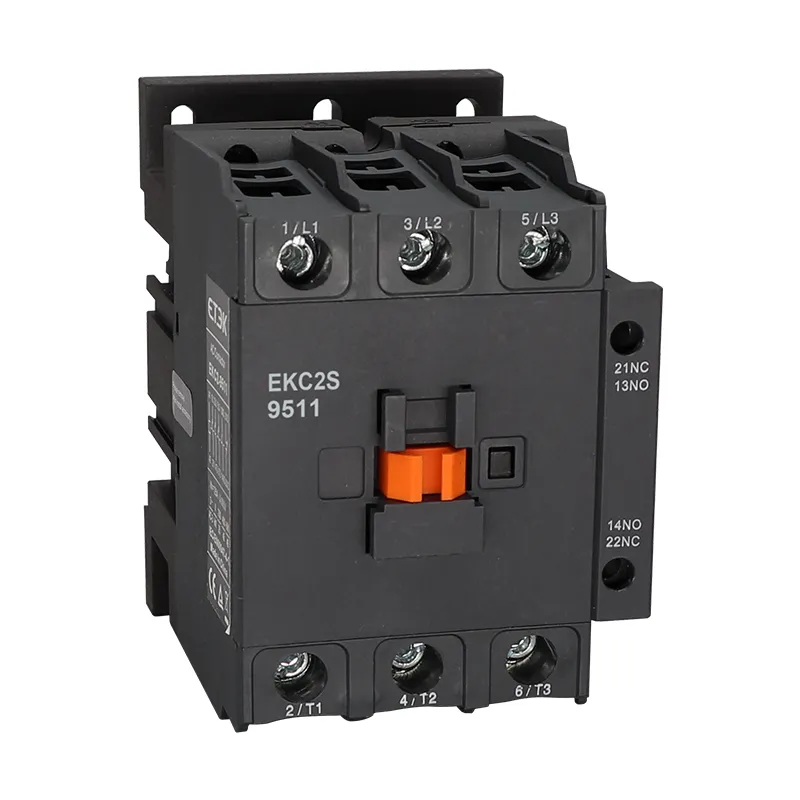

EKC2S Экономичный магнитный контактор переменного тока с диапазоном от 9 до 95 А.
Контакторы переменного тока EKC2S оснащены дополнительным набором вспомогательных контактов по сравнению с традиционными. Это устраняет необходимость в дополнительных аксессуарах, когда приложения требуют один нормально разомкнутый и один нормально замкнутый контакт, что приводит к экономии времени и средств.
Дополнительные стандартные вспомогательные контакты для удовлетворения различных потребностей применения.
Подходит для больших колебаний напряжения для обеспечения стабильной работы оборудования.
Высокая адаптивность к окружающей среде, надежная работа даже в экстремальных условиях.
Таблица 1
| Модель | ЭКЦ2С-09 | ЭКЦ2С-12 | ЭКЦ2С-18 | ЭКЦ2С-25 | ЭКЦ2С-32 | ЭКЦ2С-38 | ||
| Поляки | 3П | |||||||
| Номинальное напряжение изоляции (Ui) | В | 690 | ||||||
| Номинальное рабочее напряжение (Ue) | В | 380/400, 660/690 | ||||||
| Номинальный тепловой ток (Ith)，AC-1 | 20 | 20 | 32 | 40 | 50 | 50 | ||
| Оценено операция ток(Ie) | АС-3,380/400В | А | 9 | 12 | 18 | 25 | 32 | 38 |
| АС-3,660/690В | 6.6 | 8.9 | 12 | 18 | 22 | 22 | ||
| АС-4,380/400В | 3.5 | 5 | 7.7 | 8.5 | 12 | 14 | ||
| АС-4,660/690В | 1.5 | 2 | 3.8 | 4.4 | 7.5 | 8.9 | ||
| Оценено оперативный мощность (Пэ) | АС-3,380/400В | кВт | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 |
| АС-3,660/690В | 5.5 | 7.5 | 10 | 15 | 18.5 | 18.5 | ||
| АС-4,380/400В | 1.5 | 2.2 | 3.3 | 4 | 5.4 | 5.5 | ||
| АС-4,660/690В | 1.1 | 1.5 | 3 | 3.7 | 5.5 | 6 | ||
| Механическая жизнь | ×10 4 раза | 1200 | 1000 | |||||
| Электрическая жизнь | АС-3 | 110 | 90 | |||||
| АС-4 | 22 | |||||||
| Частота операции | АС-3 | раз/ час | 1200 | 600 | ||||
| АС-4 | 300 | |||||||
Таблица 2
| Модель | ЭКЦ2С-40 | ЭКЦ2С-50 | ЭКЦ2С-65 | ЭКЦ2С-80 | ЭКЦ2С-95 | ||
| Поляки | 3П | ||||||
| Номинальное напряжение изоляции (Ui) | В | 690 | |||||
| Номинальное рабочее напряжение (Ue) | В | 380/400, 660/690 | |||||
| Номинальный тепловой ток (Ith)，AC-1 | 60 | 80 | 80 | 125 | 125 | ||
| Оценено операция ток(Ie) | АС-3,380/400В | А | 40 | 50 | 65 | 80 | 95 |
| АС-3,660/690В | 34 | 39 | 42 | 49 | 49 | ||
| АС-4,380/400В | 18.5 | 24 | 28 | 37 | 44 | ||
| АС-4,660/690В | 9 | 12 | 14 | 17.3 | 21.3 | ||
| Оценено оперативный мощность (Пэ) | АС-3,380/400В | кВт | 18.5 | 22 | 30 | 37 | 45 |
| АС-3,660/690В | 30 | 33 | 37 | 45 | 45 | ||
| АС-4,380/400В | 7.5 | 11 | 15 | 18.5 | 22 | ||
| АС-4,660/690В | 7.5 | 10 | 11 | 15 | 18.5 | ||
| Механическая жизнь | ×10 4 раза | 900 | 650 | ||||
| Электрическая жизнь | АС-3 | 90 | 65 | ||||
| АС-4 | 17 | 11 | |||||
| Частота операции | АС-3 | раз/ час | 600 | ||||
| АС-4 | 300 | ||||||
| Модель | ЭКЦ2С-09, 12, 18 | ЭКЦ2С-25, 32, 38 | ЭКЦ2С-40, 50, 65 | ЭКЦ2С-80, 95 | |||||||||
| Номинальный контроль напряжение (Us) | 50Гц, 50/60Гц | В | 24, 36, 48, 110, 127, 220/230, 240, 380/400, 415, 440. | ||||||||||
| Операция диапазон | Рабочее напряжение | В | (85%~110%) Нас | ||||||||||
| Напряжение отключения | (20%~75%) США | ||||||||||||
| Катушка власть | В спешке | ВА | 60 | 70 | 200 | 200 | |||||||
| Запечатанный | 6-9,5 | 6-9,5 | 15-20 | 15-20 | |||||||||
| Власть | Вт | 1-3 | 1-3 | 6-10 | 6-10 | ||||||||
| Спецификация вспомогательных контактов | А | 11 | |
| Номинальный тепловой ток (Ith) | А | 10 | |
| Номинальная рабочая напряжение (Ue) | АС | В | 380 |
| округ Колумбия | 220 | ||
| Номинальный контроль емкость | АС-15 | ВА | 360 |
| ДС-13 | Вт | 33 | |
