Мини-контактор EKC2-M 6~12A
Запросить
● Стандарт: IEC60947-1, IEC60947-4-1
● Номинальный ток: 9-95А
● Номинальное рабочее напряжение: AC220/230 В; 380/400 В; 660/690 В
● Напряжение катушки: 24 В, 36 В, 48 В, 110 В, 230 В, 380 В, 415 В, 440 В
● Номинальное напряжение изоляции: 690 В
● Количество полюсов: 3P
● Главный контакт: 3НО
● Вспомогательный контакт: 1НО+1НЗ
● Метод установки: на DIN-рейку или на винты
Контакторы переменного тока серии EKC2SU используются для управления цепями трехфазных двигателей до 690 В переменного тока. Эти контакторы имеют блочную конструкцию с 3 главными полюсами. Встроенный вспомогательный контакт 1НО+1НЗ и подавление перенапряжения, что обеспечивает экономию времени и средств на установку.
По сравнению с контакторами, использующими экстремальные ограничители перенапряжения, контакторные изделия, использующие встроенные ограничители перенапряжения, будут иметь более надежную работу, и в то же время скачки напряжения обрабатываются самим контактором, и они никогда не достигают цепи управления.
| Блок управления переменного/постоянного тока | Тип | EKC2SU-09 | ЭКЦ2СУ-12 | ЭКЦ2СУ-18 | ЭКЦ2СУ-25 | ЭКЦ2СУ-32 |
| Характеристика главной цепи | ||||||
| Поляки | 3П | |||||
| Основной контакт | 3НЕТ | |||||
| Номинальное напряжение изоляции (Ui) | 690В | |||||
| Номинальное рабочее напряжение (Ue) | Переменный ток 220/230 В; 380/400 В; 660/690 В | |||||
| Номинальный тепловой ток (Ith), AC-1 | 20 | 20 | 32 | 40 | 50 | |
| Механический ресурс (×10 6 раз) | 10 | 10 | 10 | 10 | 8 | |
| Электрическая жизнь (×10 3 раза) | АС-3 | 1000 | 1000 | 1000 | 1000 | 800 |
| АС-4 | 200 | 200 | 200 | 200 | 200 | |
| Частота операция (время/ч) | АС-3 | 1200 | 1200 | 1200 | 1200 | 600 |
| АС-4 | 300 | 300 | 300 | 300 | 300 | |
| Блок управления переменного/постоянного тока | Тип | ЭКЦ2СУ-40 | ЭКЦ2СУ-50 | ЭКЦ2СУ-65 | EKC2W-80 | EKC2W-95 |
| Характеристика главной цепи | ||||||
| Поляки | 3П | |||||
| Основной контакт | 3НЕТ | |||||
| Номинальное напряжение изоляции (Ui) | 690В | |||||
| Номинальное рабочее напряжение (Ue) | Переменный ток 220/230 В; 380/400 В; 660/690 В | |||||
| Номинальный тепловой ток (Ith), AC-1 | 60 | 80 | 80 | 100 | 125 | |
| Механический ресурс (×10 6 раз) | 8 | 8 | 8 | 10 | 8 | |
| Электрическая жизнь (×10 3 раза) | АС-3 | 600 | 600 | 600 | 600 | 600 |
| АС-4 | 150 | 150 | 150 | 100 | 100 | |
| Частота операция (время/ч) | АС-3 | 600 | 600 | 600 | 600 | 600 |
| АС-4 | 300 | 300 | 300 | 300 | 300 | |
| Номинальный контроль напряжение(Us) | 50 Гц | Переменный/постоянный ток: 24~60 В, 110~250 В | ||||
| 50/60Гц | Переменный/постоянный ток: 24~60 В, 110~250 В | |||||
| Разрешенный контроль напряжение цепи | Операция | (85%~110%)Нас | ||||
| Выпускать | (20%~75%)Нас | |||||
| Переменный/постоянный ток 24-60 В Переменный/постоянный ток 110-250 В | Время всасывания (мс) | ≤120 | ||||
| Время выпуска (мс) | ≤90 | |||||
| Рейтинг энергоэффективности переменного/постоянного тока | Уровень 2 | |||||
| Характеристики цепи управления | ||
| Номинальный контроль напряжение(Us) | 50 Гц | 24В,36В,48В,110В,230В,380В,415В,440В |
| 50/60Гц | 24В,36В,48В,110В,230В,380В,415В,440В | |
Разрешенный контроль напряжение цепи | Операция | (85%~110%)Нас |
Выпускать | (20%~75%)Нас | |
Ограничители перенапряжения | Тип RC | AC/DC24В,36В,48В,110В,250В,380В,415В,440В |
| Вспомогательные контакты | ||
| Встроенный вспомогательный контакт | 1НО+1НЗ | |
| Номинальный тепловой ток (Ith) | 10А | |
| Номинальная рабочая напряжение (Ue) | АС | 380В |
| округ Колумбия | 220В | |
| Номинальный контроль емкость | АС-15 | 360ВА |
| ДС-13 | 33 Вт | |
| EKC2SU-0911-24 | Built-in surge suppressors contactor 4KW AC3 9A 3P+1NO+1NC Coil 24VAC |
| EKC2SU-0911-36 | Built-in surge suppressors contactor 4KW AC3 9A 3P+1NO+1NC Coil 36VAC |
| EKC2SU-0911-48 | Built-in surge suppressors contactor 4KW AC3 9A 3P+1NO+1NC Coil 48VAC |
| EKC2SU-0911-110 | Built-in surge suppressors contactor 4KW AC3 9A 3P+1NO+1NC Coil 110VAC |
| EKC2SU-0911-230 | Built-in surge suppressors contactor 4KW AC3 9A 3P+1NO+1NC Coil 230VAC |
| EKC2SU-0911-380 | Built-in surge suppressors contactor 4KW AC3 9A 3P+1NO+1NC Coil 380VAC |
| EKC2SU-0911-415 | Built-in surge suppressors contactor 4KW AC3 9A 3P+1NO+1NC Coil 415VAC |
| EKC2SU-0911-440 | Built-in surge suppressors contactor 4KW AC3 9A 3P+1NO+1NC Coil 440VAC |
| EKC2SU-1211-24 | Built-in surge suppressors contactor 5.5KW AC3 12A 3P+1NO+1NC Coil 24VAC |
| EKC2SU-1211-36 | Built-in surge suppressors contactor 5.5KW AC3 12A 3P+1NO+1NC Coil 36VAC |
| EKC2SU-1211-48 | Built-in surge suppressors contactor 5.5KW AC3 12A 3P+1NO+1NC Coil 48VAC |
| EKC2SU-1211-110 | Built-in surge suppressors contactor 5.5KW AC3 12A 3P+1NO+1NC Coil 110VAC |
| EKC2SU-1211-230 | Built-in surge suppressors contactor 5.5KW AC3 12A 3P+1NO+1NC Coil 230VAC |
| EKC2SU-1211-380 | Built-in surge suppressors contactor 5.5KW AC3 12A 3P+1NO+1NC Coil 380VAC |
| EKC2SU-1211-415 | Built-in surge suppressors contactor 5.5KW AC3 12A 3P+1NO+1NC Coil 415VAC |
| EKC2SU-1211-440 | Built-in surge suppressors contactor 5.5KW AC3 12A 3P+1NO+1NC Coil 440VAC |
| EKC2SU-1811-24 | Built-in surge suppressors contactor 7.5KW AC3 18A 3P+1NO+1NC Coil 24VAC |
| EKC2SU-1811-36 | Built-in surge suppressors contactor 7.5KW AC3 18A 3P+1NO+1NC Coil 36VAC |
| EKC2SU-1811-48 | Built-in surge suppressors contactor 7.5KW AC3 18A 3P+1NO+1NC Coil 48VAC |
| EKC2SU-1811-110 | Built-in surge suppressors contactor 7.5KW AC3 18A 3P+1NO+1NC Coil 110VAC |
| EKC2SU-1811-230 | Built-in surge suppressors contactor 7.5KW AC3 18A 3P+1NO+1NC Coil 230VAC |
| EKC2SU-1811-380 | Built-in surge suppressors contactor 7.5KW AC3 18A 3P+1NO+1NC Coil 380VAC |
| EKC2SU-1811-415 | Built-in surge suppressors contactor 7.5KW AC3 18A 3P+1NO+1NC Coil 415VAC |
| EKC2SU-1811-440 | Built-in surge suppressors contactor 7.5KW AC3 18A 3P+1NO+1NC Coil 440VAC |

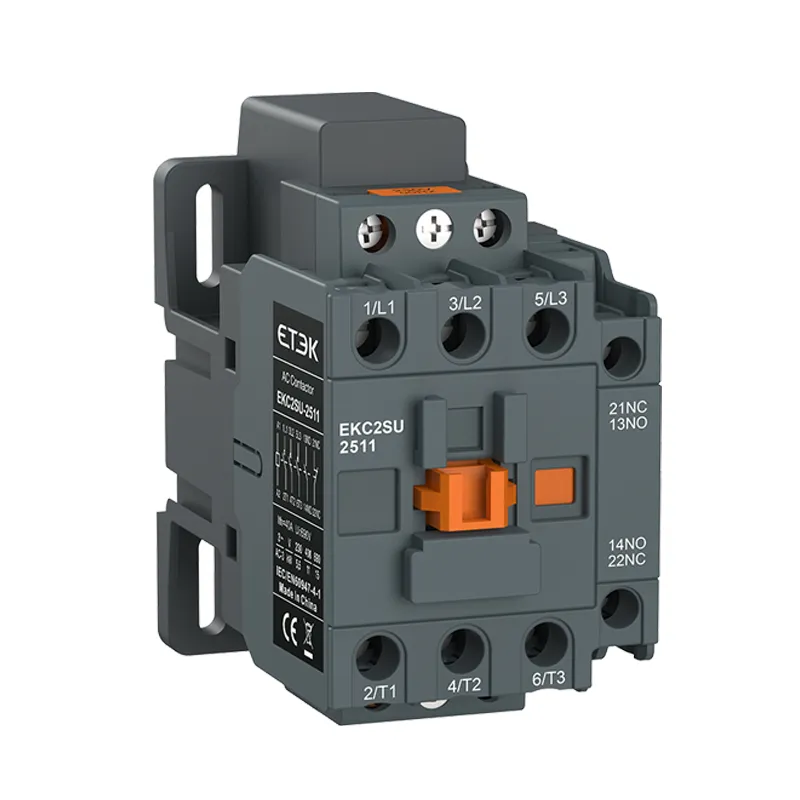

| EKC2SU-2511-24 | Built-in surge suppressors contactor 11KW AC3 25A 3P+1NO+1NC Coil 24VAC |
| EKC2SU-2511-36 | Built-in surge suppressors contactor 11KW AC3 25A 3P+1NO+1NC Coil 36VAC |
| EKC2SU-2511-48 | Built-in surge suppressors contactor 11KW AC3 25A 3P+1NO+1NC Coil 48VAC |
| EKC2SU-2511-110 | Built-in surge suppressors contactor 11KW AC3 25A 3P+1NO+1NC Coil 110VAC |
| EKC2SU-2511-230 | Built-in surge suppressors contactor 11KW AC3 25A 3P+1NO+1NC Coil 230VAC |
| EKC2SU-2511-380 | Built-in surge suppressors contactor 11KW AC3 25A 3P+1NO+1NC Coil 380VAC |
| EKC2SU-2511-415 | Built-in surge suppressors contactor 11KW AC3 25A 3P+1NO+1NC Coil 415VAC |
| EKC2SU-2511-440 | Built-in surge suppressors contactor 11KW AC3 25A 3P+1NO+1NC Coil 440VAC |
| EKC2SU-3211-24 | Built-in surge suppressors contactor 15KW AC3 32A 3P+1NO+1NC Coil 24VAC |
| EKC2SU-3211-36 | Built-in surge suppressors contactor 15KW AC3 32A 3P+1NO+1NC Coil 36VAC |
| EKC2SU-3211-48 | Built-in surge suppressors contactor 15KW AC3 32A 3P+1NO+1NC Coil 48VAC |
| EKC2SU-3211-110 | Built-in surge suppressors contactor 15KW AC3 32A 3P+1NO+1NC Coil 110VAC |
| EKC2SU-3211-230 | Built-in surge suppressors contactor 15KW AC3 32A 3P+1NO+1NC Coil 230VAC |
| EKC2SU-3211-380 | Built-in surge suppressors contactor 15KW AC3 32A 3P+1NO+1NC Coil 380VAC |
| EKC2SU-3211-415 | Built-in surge suppressors contactor 15KW AC3 32A 3P+1NO+1NC Coil 415VAC |
| EKC2SU-3211-440 | Built-in surge suppressors contactor 15KW AC3 32A 3P+1NO+1NC Coil 440VAC |

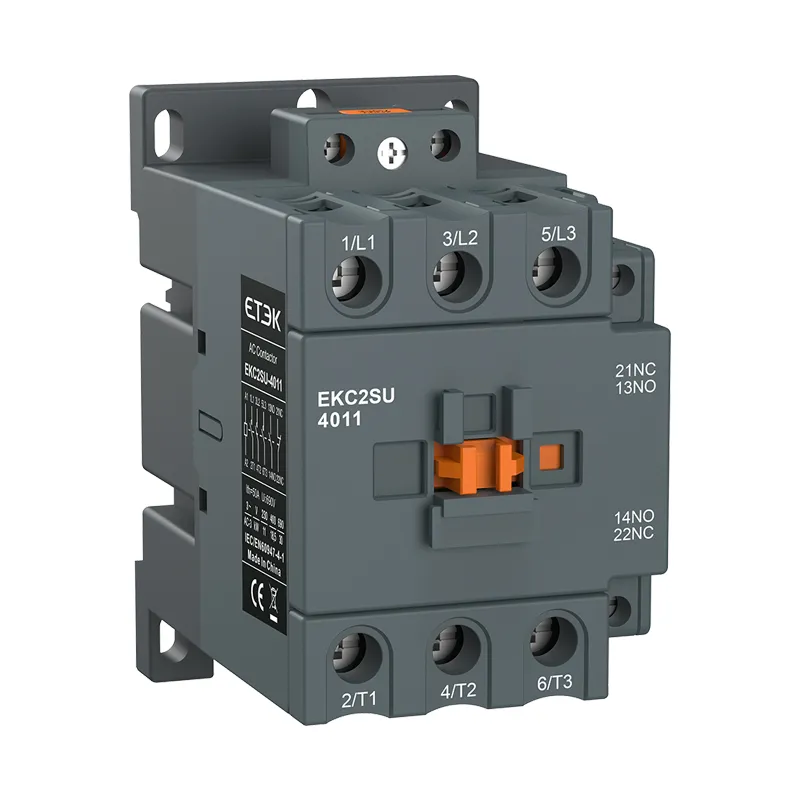

| EKC2SU-4011-24 | Built-in surge suppressors contactor 18.5KW AC3 40A 3P+1NO+1NC Coil 24VAC |
| EKC2SU-4011-36 | Built-in surge suppressors contactor 18.5KW AC3 40A 3P+1NO+1NC Coil 36VAC |
| EKC2SU-4011-48 | Built-in surge suppressors contactor 18.5KW AC3 40A 3P+1NO+1NC Coil 48VAC |
| EKC2SU-4011-110 | Built-in surge suppressors contactor 18.5KW AC3 40A 3P+1NO+1NC Coil 110VAC |
| EKC2SU-4011-230 | Built-in surge suppressors contactor 18.5KW AC3 40A 3P+1NO+1NC Coil 230VAC |
| EKC2SU-4011-380 | Built-in surge suppressors contactor 18.5KW AC3 40A 3P+1NO+1NC Coil 380VAC |
| EKC2SU-4011-415 | Built-in surge suppressors contactor 18.5KW AC3 40A 3P+1NO+1NC Coil 415VAC |
| EKC2SU-4011-440 | Built-in surge suppressors contactor 18.5KW AC3 40A 3P+1NO+1NC Coil 440VAC |
| EKC2SU-5011-24 | Built-in surge suppressors contactor 22KW AC3 50A 3P+1NO+1NC Coil 24VAC |
| EKC2SU-5011-36 | Built-in surge suppressors contactor 22KW AC3 50A 3P+1NO+1NC Coil 36VAC |
| EKC2SU-5011-48 | Built-in surge suppressors contactor 22KW AC3 50A 3P+1NO+1NC Coil 48VAC |
| EKC2SU-5011-110 | Built-in surge suppressors contactor 22KW AC3 50A 3P+1NO+1NC Coil 110VAC |
| EKC2SU-5011-230 | Built-in surge suppressors contactor 22KW AC3 50A 3P+1NO+1NC Coil 230VAC |
| EKC2SU-5011-380 | Built-in surge suppressors contactor 22KW AC3 50A 3P+1NO+1NC Coil 380VAC |
| EKC2SU-5011-415 | Built-in surge suppressors contactor 22KW AC3 50A 3P+1NO+1NC Coil 415VAC |
| EKC2SU-5011-440 | Built-in surge suppressors contactor 22KW AC3 50A 3P+1NO+1NC Coil 440VAC |
| EKC2SU-6511-24 | Built-in surge suppressors contactor 30KW AC3 65A 3P+1NO+1NC Coil 24VAC |
| EKC2SU-6511-36 | Built-in surge suppressors contactor 30KW AC3 65A 3P+1NO+1NC Coil 36VAC |
| EKC2SU-6511-48 | Built-in surge suppressors contactor 30KW AC3 65A 3P+1NO+1NC Coil 48VAC |
| EKC2SU-6511-110 | Built-in surge suppressors contactor 30KW AC3 65A 3P+1NO+1NC Coil 110VAC |
| EKC2SU-6511-230 | Built-in surge suppressors contactor 30KW AC3 65A 3P+1NO+1NC Coil 230VAC |
| EKC2SU-6511-380 | Built-in surge suppressors contactor 30KW AC3 65A 3P+1NO+1NC Coil 380VAC |
| EKC2SU-6511-415 | Built-in surge suppressors contactor 30KW AC3 65A 3P+1NO+1NC Coil 415VAC |
| EKC2SU-6511-440 | Built-in surge suppressors contactor 30KW AC3 65A 3P+1NO+1NC Coil 440VAC |
| EKC2SU-8011-24 | Built-in surge suppressors contactor 37KW AC3 80A 3P+1NO+1NC Coil 24VAC |
| EKC2SU-8011-36 | Built-in surge suppressors contactor 37KW AC3 80A 3P+1NO+1NC Coil 36VAC |
| EKC2SU-8011-48 | Built-in surge suppressors contactor 37KW AC3 80A 3P+1NO+1NC Coil 48VAC |
| EKC2SU-8011-110 | Built-in surge suppressors contactor 37KW AC3 80A 3P+1NO+1NC Coil 110VAC |
| EKC2SU-8011-230 | Built-in surge suppressors contactor 37KW AC3 80A 3P+1NO+1NC Coil 230VAC |
| EKC2SU-8011-380 | Built-in surge suppressors contactor 37KW AC3 80A 3P+1NO+1NC Coil 380VAC |
| EKC2SU-8011-415 | Built-in surge suppressors contactor 37KW AC3 80A 3P+1NO+1NC Coil 415VAC |
| EKC2SU-8011-440 | Built-in surge suppressors contactor 37KW AC3 80A 3P+1NO+1NC Coil 440VAC |
| EKC2SU-9511-24 | Built-in surge suppressors contactor 45KW AC3 95A 3P+1NO+1NC Coil 24VAC |
| EKC2SU-9511-36 | Built-in surge suppressors contactor 45KW AC3 95A 3P+1NO+1NC Coil 36VAC |
| EKC2SU-9511-48 | Built-in surge suppressors contactor 45KW AC3 95A 3P+1NO+1NC Coil 48VAC |
| EKC2SU-9511-110 | Built-in surge suppressors contactor 45KW AC3 95A 3P+1NO+1NC Coil 110VAC |
| EKC2SU-9511-230 | Built-in surge suppressors contactor 45KW AC3 95A 3P+1NO+1NC Coil 230VAC |
| EKC2SU-9511-380 | Built-in surge suppressors contactor 45KW AC3 95A 3P+1NO+1NC Coil 380VAC |
| EKC2SU-9511-415 | Built-in surge suppressors contactor 45KW AC3 95A 3P+1NO+1NC Coil 415VAC |
| EKC2SU-9511-440 | Built-in surge suppressors contactor 45KW AC3 95A 3P+1NO+1NC Coil 440VAC |
