Магнитный контактор переменного тока EKC2 9~95A
Запросить
● Стандарт: IEC60947-1, IEC60947-4-1
● Номинальный ток: 9-95А
● Номинальное рабочее напряжение: AC220/230 В; 380/400 В; 660/690 В
● Напряжение катушки: переменный/постоянный ток 24~60 В, 110~250 В
● Номинальное напряжение изоляции: 690 В
● Количество полюсов: 3P
● Главный контакт: 3НО
● Вспомогательный контакт: 1НО+1НЗ
● Метод установки: на DIN-рейку или на винты
Контакторы серии EKC2W с широким диапазоном напряжений и универсальной катушкой переменного/постоянного тока используются для управления 3-фазными двигателями и силовыми цепями до 690 В переменного тока и 250 В постоянного тока. Эти контакторы имеют блочную конструкцию с тремя главными полюсами. Встроенный вспомогательный контакт 1НО+1НЗ, что обеспечивает экономию времени и средств на установку.
Широкий диапазон управляющего напряжения: AC/DC: 24~60 В, 110~250 В
Может выдерживать большие колебания управляющего напряжения: (85%~110%) Us
Дополнительные вспомогательные контактные блоки для переднего или бокового монтажа, а также широкий ассортимент аксессуаров.
| Блок управления переменного/постоянного тока | Тип | EKC2W-09 | EKC2W-12 | EKC2W-18 | EKC2W-25 | EKC2W-32 |
| Характеристика главной цепи | ||||||
| Поляки | 3П | |||||
| Основной контакт | 3НЕТ | |||||
| Номинальное напряжение изоляции (Ui) | 690В | |||||
| Номинальное рабочее напряжение (Ue) | Переменный ток 220/230 В; 380/400 В; 660/690 В | |||||
| Номинальный тепловой ток (Ith), AC-1 | 20 | 20 | 32 | 40 | 50 | |
| Номинальная эксплуатация ток(Ie)(A) | АС-3, 220/230В | 9 | 12 | 18 | 25 | 32 |
| АС-4, 220/230В | 3.5 | 5 | 7.7 | 8.5 | 12 | |
| АС-3, 380/400В | 9 | 12 | 18 | 25 | 32 | |
| АС-4, 380/400В | 3.5 | 5 | 7.7 | 8.5 | 12 | |
| АС-3, 660/690В | 6.6 | 8.9 | 12 | 18 | 22 | |
| АС-4, 660/690В | 1.5 | 2 | 3.8 | 4.4 | 7.5 | |
| Номинальная работоспособность мощность(Pe)(A) | АС-3, 220/230В | 2.2 | 3 | 4 | 5.5 | 7.5 |
| АС-4, 220/230В | 0,6 | 1.1 | 1.5 | 2.2 | 3 | |
| АС-3, 380/400В | 4 | 5.5 | 7.5 | 11 | 15 | |
| АС-4, 380/400В | 1.5 | 2.2 | 3.3 | 4 | 5.4 | |
| АС-3, 660/690В | 5.5 | 7.5 | 10 | 15 | 18.5 | |
| АС-4, 660/690В | 1.1 | 1.5 | 3 | 3.7 | 5.5 | |
| Механический ресурс (×10 6 раз) | 10 | 10 | 10 | 10 | 8 | |
| Электрическая жизнь (×10 3 раза) | АС-3 | 1000 | 1000 | 1000 | 1000 | 800 |
| АС-4 | 200 | 200 | 200 | 200 | 200 | |
| Частота операция (время/ч) | АС-3 | 1200 | 1200 | 1200 | 1200 | 600 |
| АС-4 | 300 | 300 | 300 | 300 | 300 | |
| Характеристики цепи управления | ||||||
| Номинальный контроль напряжение(Us) | 50 Гц | Переменный/постоянный ток: 24~60 В, 110~250 В | ||||
| 50/60Гц | Переменный/постоянный ток: 24~60 В, 110~250 В | |||||
| Разрешенный контроль напряжение цепи | Операция | (85%~110%)Нас | ||||
| Выпускать | (20%~75%)Нас | |||||
| Власть потребление катушки переменного/постоянного тока | Приведение в действие (ВА) | ≤130 | ≤130 | ≤130 | ≤130 | ≤130 |
| Сохранить(ВА) | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 | |
| Потребление(Вт) | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 | |
| Переменный/постоянный ток 24-60 В Переменный/постоянный ток 110-250 В | Время всасывания (мс) | ≤120 | ||||
| Время выпуска (мс) | ≤90 | |||||
| Рейтинг энергоэффективности переменного/постоянного тока | Уровень 2 | |||||
| Блок управления переменного/постоянного тока | Тип | EKC2W-40 | EKC2W-50 | EKC2W-65 | EKC2W-80 | EKC2W-95 |
| Характеристика главной цепи | ||||||
| Поляки | 3П | |||||
| Основной контакт | 3НЕТ | |||||
| Номинальное напряжение изоляции (Ui) | 690В | |||||
| Номинальное рабочее напряжение (Ue) | Переменный ток 220/230 В; 380/400 В; 660/690 В | |||||
| Номинальный тепловой ток (Ith), AC-1 | 60 | 80 | 80 | 100 | 125 | |
| Номинальная эксплуатация ток(Ie)(A) | АС-3, 220/230В | 40 | 50 | 65 | 80 | 95 |
| АС-4, 220/230В | 18.5 | 24 | 28 | 37 | 44 | |
| АС-3, 380/400В | 40 | 50 | 65 | 80 | 95 | |
| АС-4, 380/400В | 18.5 | 24 | 28 | 37 | 44 | |
| АС-3, 660/690В | 34 | 39 | 42 | 49 | 49 | |
| АС-4, 660/690В | 9 | 12 | 14 | 17.3 | 21.3 | |
| Номинальная работоспособность мощность(Pe)(A) | АС-3, 220/230В | 11 | 15 | 18.5 | 22 | 25 |
| АС-4, 220/230В | 5.5 | 6 | 7.5 | 11 | 14 | |
| АС-3, 380/400В | 18.5 | 22 | 30 | 37 | 45 | |
| АС-4, 380/400В | 7.5 | 11 | 15 | 18.5 | 22 | |
| АС-3, 660/690В | 30 | 33 | 37 | 45 | 45 | |
| АС-4, 660/690В | 7.5 | 10 | 11 | 15 | 18.5 | |
| Механический ресурс (×10 6 раз) | 8 | 8 | 8 | 10 | 8 | |
| Электрическая жизнь (×10 3 раза) | АС-3 | 600 | 600 | 600 | 600 | 600 |
| АС-4 | 150 | 150 | 150 | 100 | 100 | |
| Частота операция (время/ч) | АС-3 | 600 | 600 | 600 | 600 | 600 |
| АС-4 | 300 | 300 | 300 | 300 | 300 | |
| Характеристики цепи управления | ||||||
| Номинальный контроль напряжение(Us) | 50 Гц | Переменный/постоянный ток: 24~60 В, 110~250 В | ||||
| 50/60Гц | Переменный/постоянный ток: 24~60 В, 110~250 В | |||||
| Разрешенный контроль напряжение цепи | Операция | (85%~110%)Нас | ||||
| Выпускать | (20%~75%)Нас | |||||
| Власть потребление катушки переменного/постоянного тока | Приведение в действие (ВА) | ≤300 | ≤300 | ≤300 | ≤300 | ≤300 |
| Сохранить(ВА) | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 | |
| Потребление(Вт) | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 | |
| Переменный/постоянный ток 24-60 В Переменный/постоянный ток 110-250 В | Время всасывания (мс) | ≤120 | ||||
| Время выпуска (мс) | ≤90 | |||||
| Рейтинг энергоэффективности переменного/постоянного тока | Уровень 2 | |||||
| Вспомогательные контакты | ||
| Встроенный вспомогательный контакт | 1НО+1НЗ | |
| Номинальный тепловой ток (Ith) | 10А | |
| Номинальная рабочая напряжение (Ue) | АС | 380В |
| округ Колумбия | 220В | |
| Номинальный контроль емкость | АС-15 | 360ВА |
| ДС-13 | 33 Вт | |
| Reference No. | Specification |
| EKC2W-0911-60 | Contactor 4KW AC3 9A 3P+1NO+1NC Wide control voltage range 24~60VAC/DC |
| EKC2W-0911-250 | Contactor 4KW AC3 9A 3P+1NO+1NC Wide control voltage range 110~250VAC/DC |
| EKC2W-1211-60 | Contactor 5.5KW AC3 12A 3P+1NO+1NC Wide control voltage range 24~60VAC/DC |
| EKC2W-1211-250 | Contactor 5.5KW AC3 12A 3P+1NO+1NC Wide control voltage range 110~250VAC/DC |
| EKC2W-1811-60 | Contactor 7.5KW AC3 18A 3P+1NO+1NC Wide control voltage range 24~60VAC/DC |
| EKC2W-1811-250 | Contactor 7.5KW AC3 18A 3P+1NO+1NC Wide control voltage range 110~250VAC/DC |

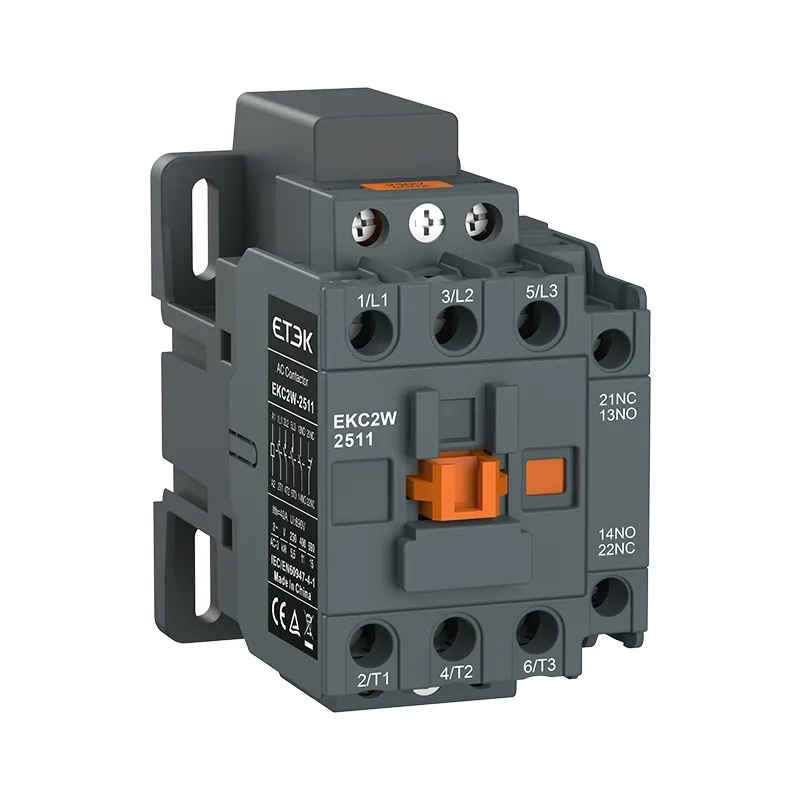

| EKC2W-2511-60 | Contactor 11KW AC3 25A 3P+1NO+1NC Wide control voltage range 24~60VAC/DC |
| EKC2W-2511-250 | Contactor 11KW AC3 25A 3P+1NO+1NC Wide control voltage range 110~250VAC/DC |
| EKC2W-3211-60 | Contactor 15KW AC3 32A 3P+1NO+1NC Wide control voltage range 24~60VAC/DC |
| EKC2W-3211-250 | Contactor 15KW AC3 32A 3P+1NO+1NC Wide control voltage range 110~250VAC/DC |

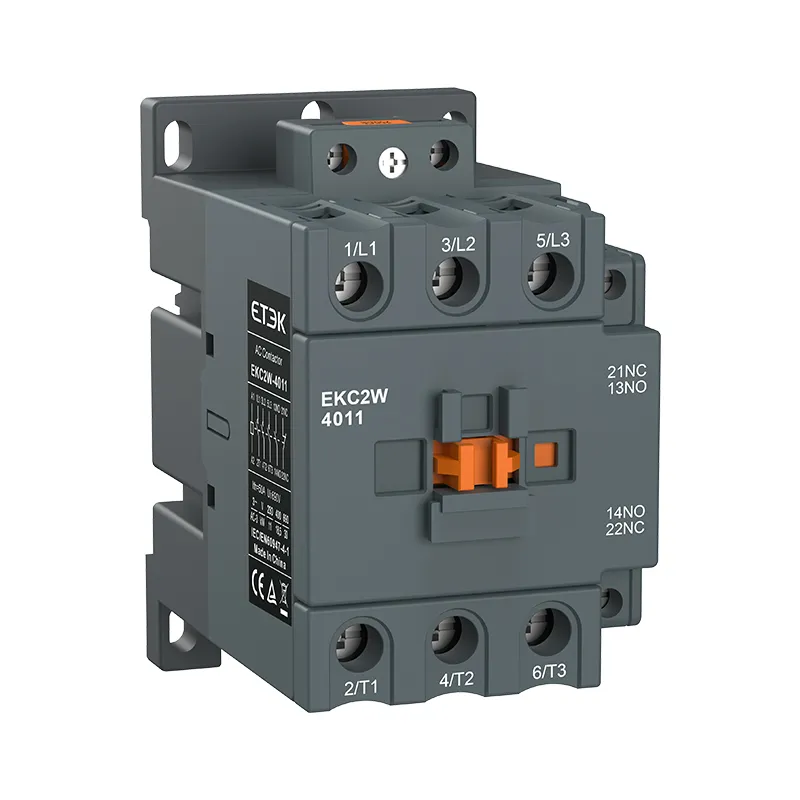

| EKC2W-4011-60 | Contactor 18.5KW AC3 40A 3P+1NO+1NC Wide control voltage range 24~60VAC/DC |
| EKC2W-4011-250 | Contactor 18.5KW AC3 40A 3P+1NO+1NC Wide control voltage range 110~250VAC/DC |
| EKC2W-5011-60 | Contactor 22KW AC3 50A 3P+1NO+1NC Wide control voltage range 24~60VAC/DC |
| EKC2W-5011-250 | Contactor 22KW AC3 50A 3P+1NO+1NC Wide control voltage range 110~250VAC/DC |
| EKC2W-6511-60 | Contactor 30KW AC3 65A 3P+1NO+1NC Wide control voltage range 24~60VAC/DC |
| EKC2W-6511-250 | Contactor 30KW AC3 65A 3P+1NO+1NC Wide control voltage range 110~250VAC/DC |
| EKC2W-8011-60 | Contactor 37KW AC3 80A 3P+1NO+1NC Wide control voltage range 24~60VAC/DC |
| EKC2W-8011-250 | Contactor 37KW AC3 80A 3P+1NO+1NC Wide control voltage range 110~250VAC/DC |

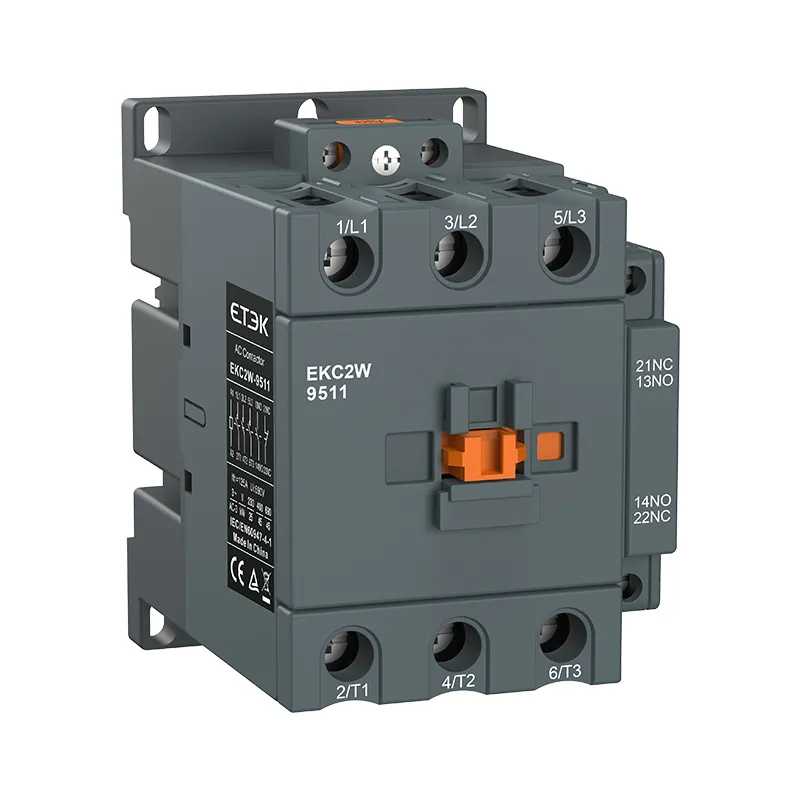

| EKC2W-9511-60 | Contactor 45KW AC3 95A 3P+1NO+1NC Wide control voltage range 24~60VAC/DC |
| EKC2W-9511-250 | Contactor 45KW AC3 95A 3P+1NO+1NC Wide control voltage range 110~250VAC/DC |
