EKM11-63DC 6KA DC MCB для солнечной фотоэлектрической системы
Запросить
● Стандарт: IEC60947-2
● Тип отключения: Термомагнитный
● Номинальный ток: 80,100,125А
● Номинальное напряжение: 1P(250VDC), 2P(500VDC), 4P(1000VDC)
● Количество полюсов: 1P,2P,4P
● Номинальная отключающая способность при коротком замыкании: 10 кА
●Характеристика магнитного расцепления: (8-12) x In
● Температура окружающего воздуха: -5...+40 ºC
● Подключение: Согласно схеме электропроводки
● Сертификаты: CE, CB

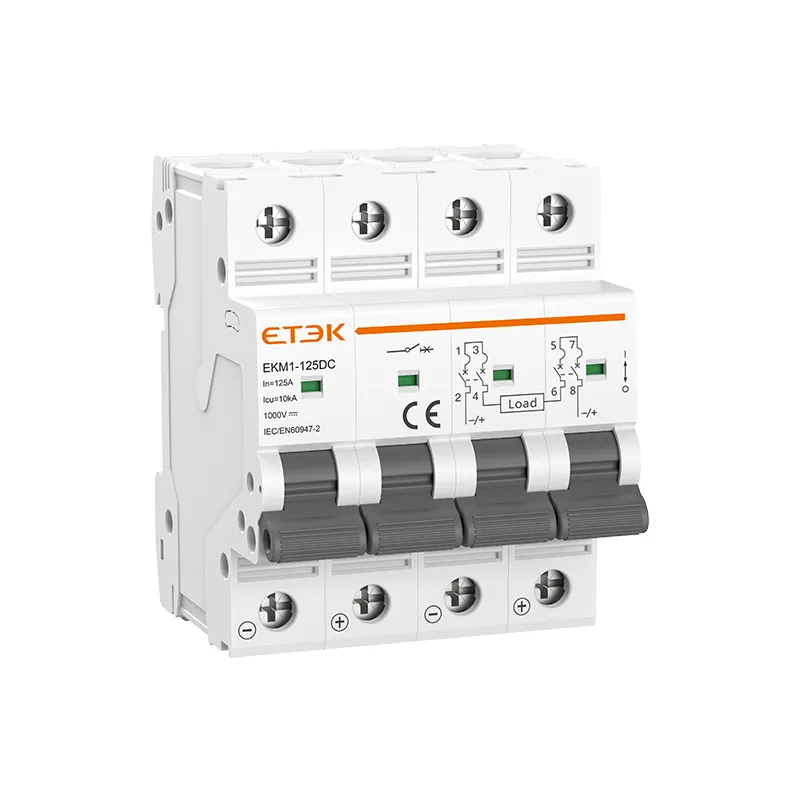

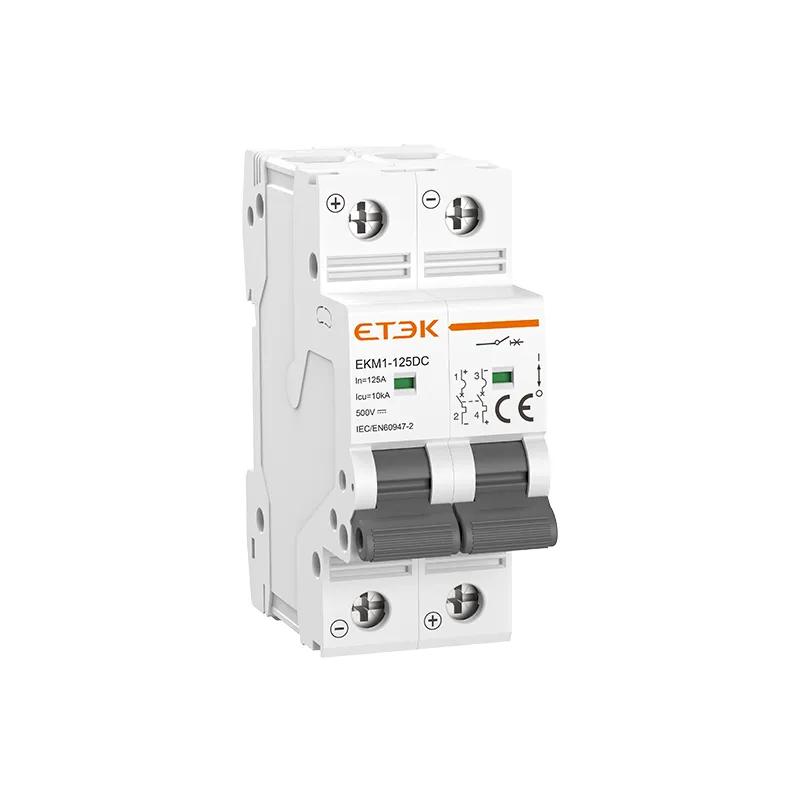

Автоматический выключатель постоянного тока серии EKM1-125DC (далее именуемый автоматическим выключателем) предназначен для линий с номинальным током 125 А и ниже, номинальным напряжением постоянного тока 250 В или 500 В и 1000 В. Он используется для защиты от перегрузки и короткого замыкания объектов и электрооборудования системы распределения постоянного тока и может широко использоваться в электроэнергетике, почтово-телекоммуникационной отрасли, связи, на промышленных и горнодобывающих предприятиях и в других отраслях. Изделие соответствует требованиям IEC60947-2.
Функции защиты: перегрузка, короткое замыкание
Номинальная отключающая способность ICU до 10 кА
Неполярность, простота подключения
Номинальный ток до 125А
Номинальное напряжение до 1000В
Разработано для фотоэлектрических систем, накопителей энергии и других приложений постоянного тока.
| Стандарт | МЭК/EN60947-2 |
| Защита | Перегрузка по току и короткое замыкание |
| Тип поездки | Термомагнитный |
| Количество полюсов | 1П,2П,4П |
| Номинальные токи (In) | 80,100,125А |
| Номинальное напряжение (Ue) | 1P(250В постоянного тока), 2P(500В постоянного тока), 4P(1000В постоянного тока) |
| Номинальное напряжение изоляции (Ui) | 500В |
| Номинальная отключающая способность | 10,000А |
| Номинальное импульсное выдерживаемое напряжение (1,2/50) Uimp | 4кВ |
| Напряжение испытания диэлектрика при инд. частоте в течение 1 мин. | 3кВ |
| Характеристика термического срабатывания | (1,05-1,30) х В |
| Характеристика магнитного расцепления | (8-12) х Дюйм |
| Электрическая жизнь | 4000 циклов |
| Механическая жизнь | 10 000 циклов |
| Индикатор положения контакта | Да |
| Степень защиты | IP20 |
| Температура окружающей среды | -5℃ до +40℃, макс. влажность 95% |
| Тип клеммного соединения | Кабель/Шина штыревого типа/Шина вилочного типа |
| Макс. размер клеммы для кабеля | 35мм 2 |
| Макс. момент затяжки | 2.5Нм |
| Установка | Монтаж на DIN-рейку 35 мм |
| Связь | Согласно схеме электропроводки |
