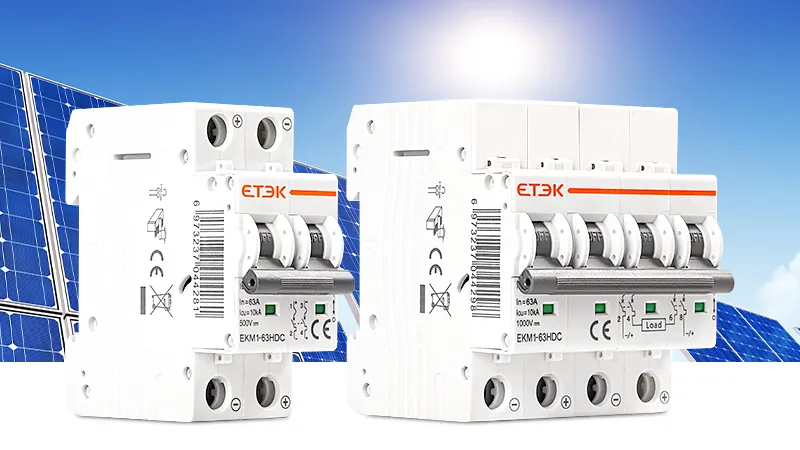

ETEK EKM1-63DC 6KA DC MCB для солнечной фотоэлектрической системы

Name: ETEK EKM1-63DC 6KA DC MCB для солнечной фотоэлектрической системы
Brand: ETEK
SKU: 02163
Rating: 4.1 (1132 reviews)

EKM1-63DC номинальное рабочее напряжение выключателей постоянного тока, специально используемых в фотоэлектрических системах, может достигать постоянного тока 1000 В. Специальная система гашения дуги и ограничения тока может быстро отключить ток короткого замыкания системы распределения постоянного тока. Фотоэлектрический модуль, важный компонент в солнечной энергетической системе, может избежать повреждений от высокого обратного постоянного тока и тока обратной связи переменного тока, вызванных отказом инвертора, обеспечивая надежную работу солнечной фотоэлектрической системы.

● Стандарт: IEC60947-2
● Тип отключения: Термомагнитный
● Номинальный ток: 6~63А
● Номинальное напряжение: 1P(250VDC), 2P(500VDC), 4P(1000VDC)
● Количество полюсов: 1P,2P,4P
● Номинальная отключающая способность при коротком замыкании: 6 кА
●Характеристика магнитного расцепления: (8-12) x In
● Температура окружающего воздуха: -5...+40 ºC
● Подключение: Согласно схеме электропроводки
● Сертификаты: CE, CB

Запросить сейчас PDF

ETEK EKM1-63DC 6KA DC MCB для солнечной фотоэлектрической системы

Запросить сейчас PDF

Обзор продукта

Технические параметры

Скачать файлы

Рекомендуемые продукты

Расследование

Обзор продукта

Описание

MKB серии EKM1-63DC номинальное рабочее напряжение выключателей постоянного тока, специально используемых в фотоэлектрических системах, может достигать постоянного тока 1000 В. Специальная система гашения дуги и ограничения тока может быстро отключить ток короткого замыкания системы распределения постоянного тока. Фотоэлектрический модуль, важный компонент в солнечной энергетической системе, может избежать повреждений от высокого обратного постоянного тока и переменного тока обратной связи, вызванных отказом инвертора, обеспечивая надежную работу солнечной фотоэлектрической системы.

Технические параметры

Технические данные

Стандарт	МЭК/EN60947-2
Защита	Перегрузка по току и короткое замыкание
Тип поездки	Термомагнитный
Количество полюсов	1П,2П,4П
Номинальные токи (In)	6,10,16,20,25,32,40,50,63А
Номинальное напряжение (Ue)	1P(250В постоянного тока), 2P(500В постоянного тока), 4P(1000В постоянного тока)
Номинальное напряжение изоляции (Ui)	500В
Номинальная отключающая способность	6000А
Номинальное импульсное выдерживаемое напряжение (1,2/50) Uimp	4кВ
Напряжение испытания диэлектрика при инд. частоте в течение 1 мин.	3кВ
Характеристика термического срабатывания	(1,05-1,30) х В
Характеристика магнитного расцепления	(8-12) х Дюйм
Электрическая жизнь	4000 циклов
Механическая жизнь	10 000 циклов
Индикатор положения контакта	Да
Степень защиты	IP20
Температура окружающей среды	-5℃ до +40℃, макс. влажность 95%
Тип клеммного соединения	Кабель/Шина штыревого типа/Шина вилочного типа
Макс. размер клеммы для кабеля	25мм ²
Макс. момент затяжки	2.5Нм
Установка	Монтаж на DIN-рейку 35 мм
Связь	Согласно схеме электропроводки
