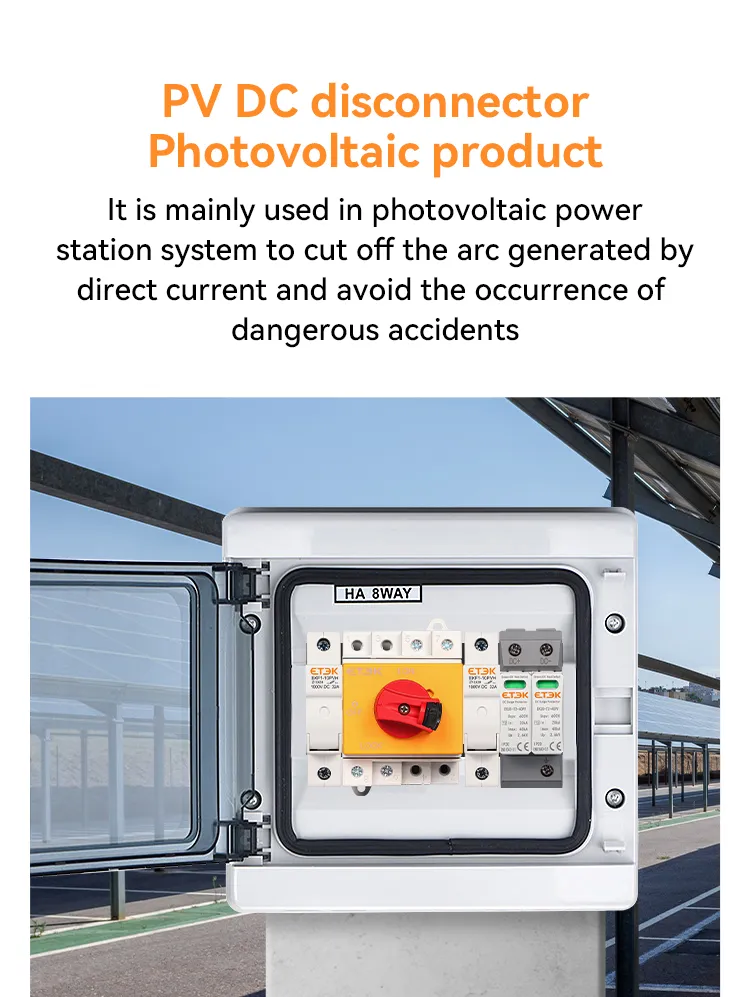

Выключатель-разъединитель постоянного тока — это электрозащитное устройство, которое вручную отключает себя от модулей в солнечной фотоэлектрической системе. В фотоэлектрических приложениях выключатели-разъединители постоянного тока используются для ручного отключения солнечных панелей для технического обслуживания, установки или ремонта.
В большинстве солнечных фотоэлектрических установок два разъединителя постоянного тока подключены к одной цепочке. Обычно один разъединитель размещается близко к массиву фотоэлектрических батарей, а другой близко к концу постоянного тока инвертора. Это необходимо для того, чтобы обеспечить отключение на уровне земли и крыши. Разъединители постоянного тока могут иметь поляризованную или неполяризованную конфигурацию. Для разъединителей постоянного тока, которые поляризованы, они имеют двух-, трех- и четырехполюсную конфигурацию.

1. Параллельная проводка, большая апертура, гораздо более простая проводка.

2. Подходит для установки модуля распределительной коробки с замком.

3. Время гашения дуги менее 3 мс.

4. Модульная конструкция. Опционально 2 и 4 полюса.

5. Соответствует стандарту IEC60947-3(ed.3.2):2015, DC-PV1.

Технические данные

Основные параметры	DB32
Номинальное напряжение изоляции	1500В
Номинальный тепловой ток	32А
Номинальное импульсное выдерживаемое напряжение	8000В
Номинальная включающая способность короткого замыкания	2,4	1000А
Номинальный условный ток короткого замыкания	5000А
Макс. размер предохранителя	80А
Максимальное сечение кабеля (включая перемычку)
Твердый или стандартный	4-16 мм2
Гибкий	4-10 мм 2
Гибкий (+ многожильный конец кабеля)	4-10 мм 2
Крутящий момент
Момент затяжки винтов клемм М4.	Нм	1.2-1.8
Момент затяжки винтов ручки М3.		0,5-0,7
Включение или выключение крутящего момента		0,9-1,3
Общие параметры
Способ монтажа	Монтаж в одно отверстие
Тип ручки
Положения ручки	ВЫКЛ в 9 часов, ВКЛ в 12 часов
Механическая жизнь	1000
Количество полюсов постоянного тока	2 или 4
Рабочая температура	-40 до +70℃
Температура хранения	-40 до +85℃
Степень загрязнения	2
Категория перенапряжения	III
Степень защиты IP вала и монтажной гайки	IP66

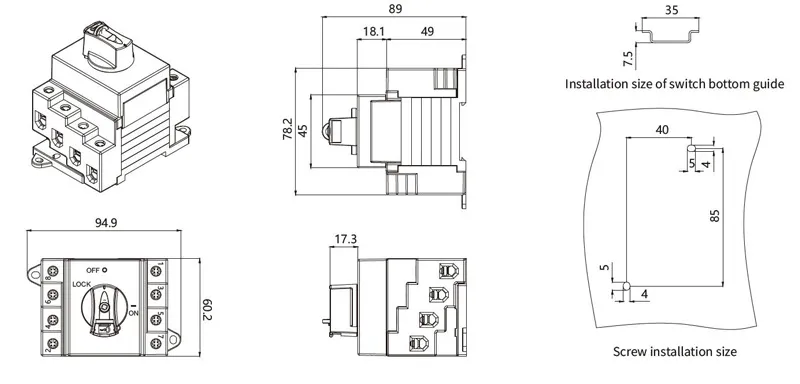

Размеры

Размер установки

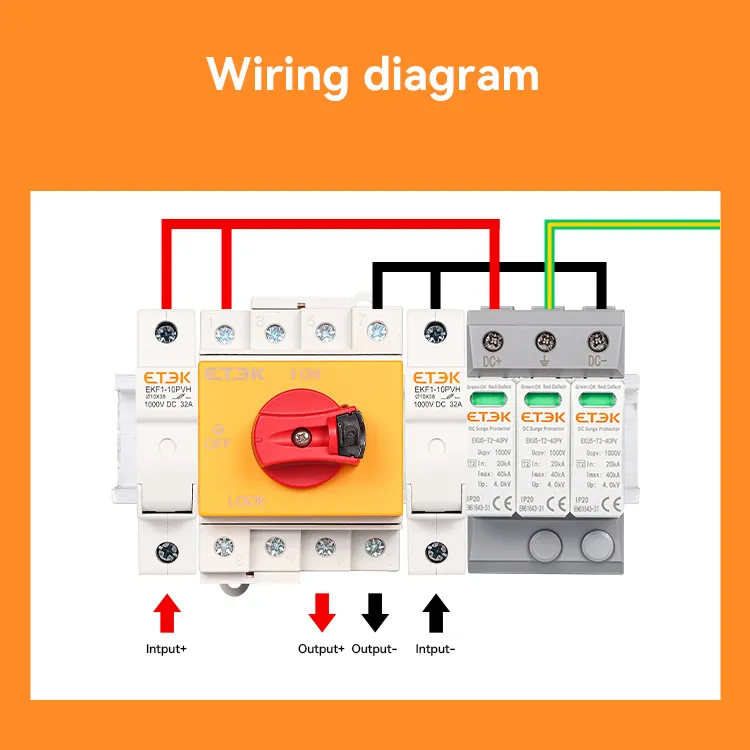

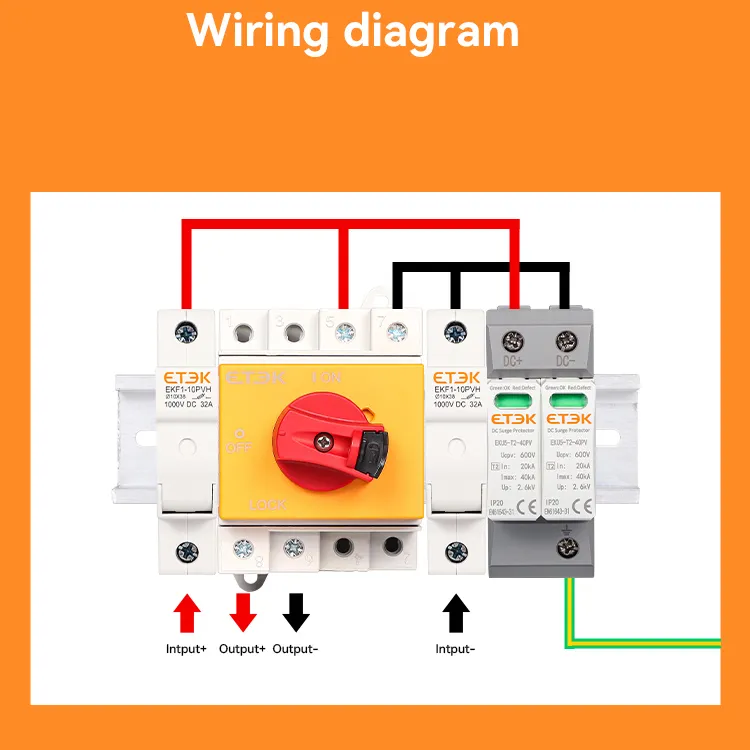

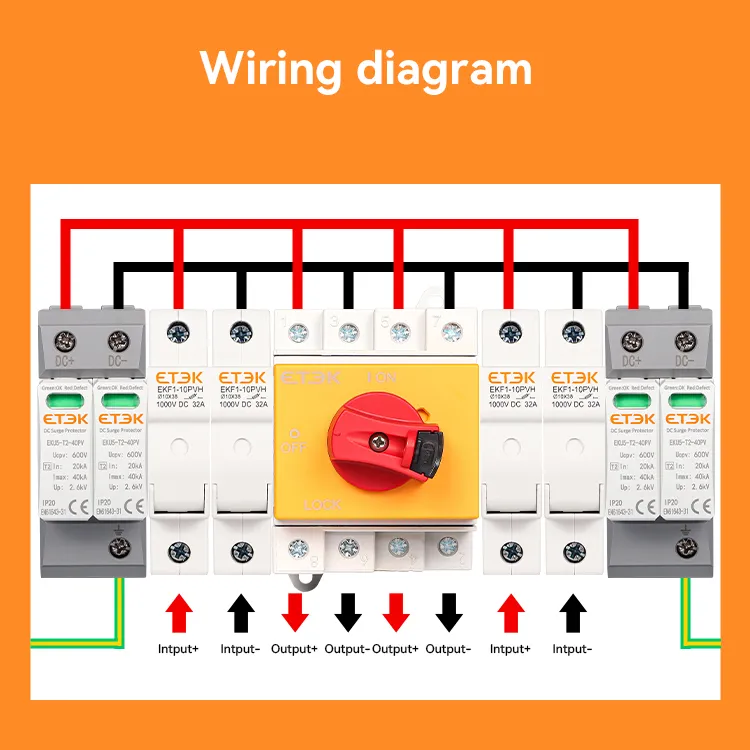

Схема Wring

Форма выбора продукта
