Изолятор постоянного тока EKD6-PM32 Подходит для монтажа на панель
Запросить

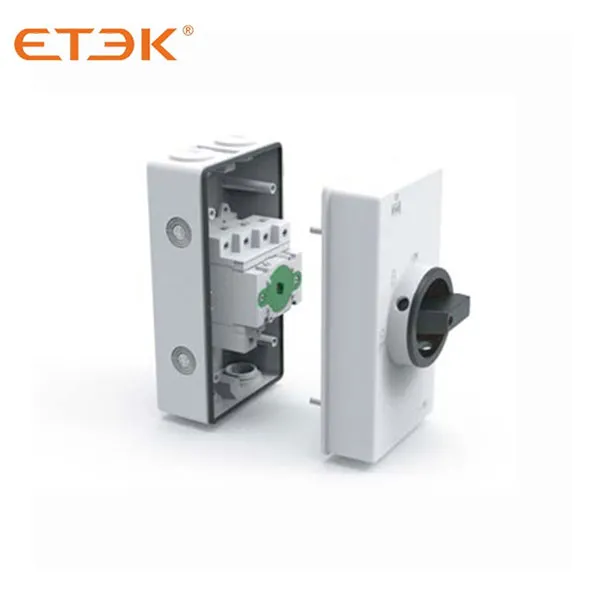

Крепление винтами не влияет на герметичность;
Множество механических уплотнений вокруг вала гарантируют надежность водонепроницаемой и влагозащищенной конструкции;
Вращающийся винт из нержавеющей стали не ржавеет и не впитывает влагу;
Стандартный кабельный интерфейс доступен с уплотнительными кольцами;
Внутреннее уплотнение верхней и нижней крышек в сочетании с 2 винтами гарантирует степень защиты IP66;
SAFE-LOCK с тремя положениями вращения, снижающий риск несанкционированного доступа.
Изолятор совместим с различными кабелями: M25, M20, M16 и M12, а также с дополнительными водонепроницаемыми кабельными муфтами и муфтами MC4.
Компактная конструкция с опциональными 2 или 4 полюсами постоянного тока;
Включает в себя независимое от пользователя переключение, пружинный механизм, обеспечивающий очень быстрое отключение/замыкание, гарантируя, что отключение цепей нагрузки и подавление дуги обычно происходит в течение 5 мс.
Механизм самоочистки контактов, снижающий потери мощности и истирание, улучшающий проводимость, снижающий сопротивление и потери энергии переключателя, продлевающий жизненный цикл включения-выключения.
Двойной механизм гашения дуги, магнитные и дугогасительные камеры ограничивают эффективность дуги, особенно дуг постоянного тока.
|
Категория использования DC-PV1/DC-PV2 |
Ряд |
Количество струн |
Номер детали |
Конфигурация контакта |
|||||||
|
500В |
600В |
700В |
800В |
900В |
1000В |
1200В |
1500В |
||||
|
32 |
32 |
32 |
32 |
23 |
16 |
13 |
7 |
2 |
1 |
ЕКД6-EL32R-2 |
|
|
58 |
58 |
58 |
45 |
23 |
16 |
13 |
7 |
4 |
1 |
ЕКД6-EL32R-2H |
|
|
32 |
32 |
32 |
32 |
23 |
16 |
13 |
7 |
2 |
2 |
ЕКД6-EL32R-4 |
|
|
32 |
32 |
32 |
32 |
32 |
32 |
32 |
23 |
4 |
1 |
ЕКД6-EL32R-4S |
|
|
32 |
32 |
32 |
32 |
32 |
32 |
32 |
23 |
4 |
1 |
ЕКД6-ЭЛ32Р-4Б |
|
|
32 |
32 |
32 |
32 |
32 |
32 |
32 |
23 |
4 |
1 |
ЕКД6-ЭЛ32Р-4Т |
|
|
Основные параметры |
EL32R |
|
|
Номинальное напряжение изоляции Ui |
1500В |
|
|
Номинальный тепловой ток Ithe |
32А |
|
|
Номинальное импульсное выдерживаемое напряжение Uimp |
8000В |
|
|
Номинальная включающая способность короткого замыкания Icm |
2H |
1700А |
|
2,4 |
1000А |
|
|
Номинальный условный ток короткого замыкания Icc |
5000А |
|
|
Макс. размер предохранителя gL (gG) |
80А |
|
| Максимальное сечение кабеля (включая перемычку) | ||
| Твердый или стандартный | мм2 | 4-16 |
| Гибкий | 4-10 | |
| Гибкий (+ многожильный конец кабеля) | 4-10 | |
| Крутящий момент | ||
| Момент затяжки винтов клемм М4. | Нм | 1.2-1.8 |
| Момент затяжки винтов крепления панели ST4.2 (нержавеющая сталь 304) | 1,5-2,0 | |
| Момент затяжки винтов ручки М3 | 0,5-0,7 | |
| Включение или выключение крутящего момента | 0,9-1,3 | |
|
Общие параметры
|
|||||
|
Способ монтажа |
Настенный или винтовой монтаж |
||||
|
Тип ручки |
С |
||||
|
|
|||||
|
Положения ручки |
ВЫКЛ в 9 часов, ВКЛ в 12 часов |
||||
|
Механическая жизнь |
10000 |
||||
|
Количество полюсов постоянного тока |
2 или 4 |
||||
|
Расстояние контактов (на полюс) |
8 |
||||
|
Рабочая температура |
-40 до +70℃ |
||||
|
Температура хранения |
-40 до +85℃ |
||||
|
Степень загрязнения |
2 |
||||
|
Категория перенапряжения |
III |
||||
|
Степень защиты IP вала и монтажной гайки |
IP66 |

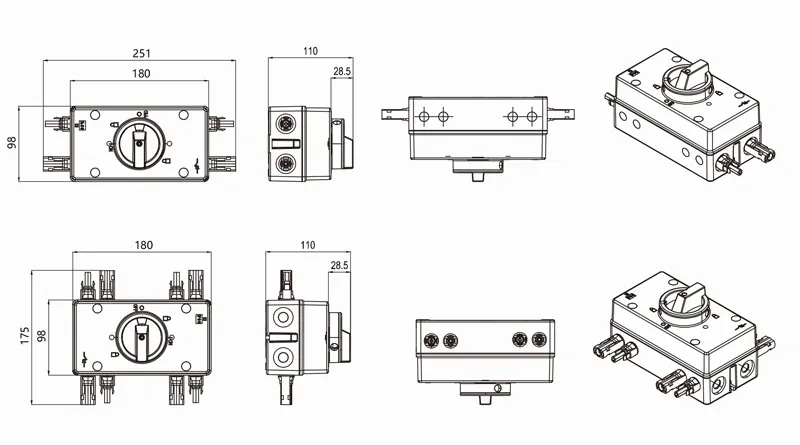

||||
| Типы |
|
|
|
|
|
| Характеристики | Водонепроницаемая крышка M25 | Кабельный ввод M25 | Кабельный ввод M16 | 2MC4/H4 (опционально) | 4MC4/H4 (опционально) |
| Независимые струны | 1 или 2 | 1 или 2 |
1 |
1 |
1 |
| Рекомендовать типы | ВСЕ | ВСЕ |
2/2H/4S/4T/4B |
2/2H/4S/4T/4B |
4 |
|
Номер ссылки |
Specification |
|
EKD6-EL32R-2 |
Изолятор постоянного тока с коробкой IP65 2P 32A 2 серии/1 строка соединение сверху вниз |
|
EKD6-EL32R-2H |
Изолятор постоянного тока с коробкой IP65 4P 32A 4 серии/1 строка соединение сверху вниз |
|
EKD6-EL32R-4 |
Изолятор постоянного тока с коробкой IP65 4P 32A 4 серии/2 строки |
|
EKD6-EL32R-4S |
Изолятор постоянного тока с коробкой IP65 4P 32A 4 серии /1(3+1) строка соединение сверху вниз |
|
EKD6-EL32R-4B |
Изолятор постоянного тока с коробкой IP65 4P 32A 4 серии /1(2+2) строка Нижнее подключение |
|
EKD6-EL32R-4T |
Изолятор постоянного тока с коробкой IP65 4P 32A 4 серии /1(2+2) строка верхнее подключение |
