Выключатель-разъединитель постоянного тока — это электрозащитное устройство, которое вручную отключает себя от модулей в солнечной фотоэлектрической системе. В фотоэлектрических приложениях выключатели-разъединители постоянного тока используются для ручного отключения солнечных панелей для технического обслуживания, установки или ремонта.

В большинстве солнечных фотоэлектрических установок два разъединителя постоянного тока подключены к одной цепочке. Обычно один разъединитель размещается близко к массиву фотоэлектрических батарей, а другой близко к концу постоянного тока инвертора. Это необходимо для того, чтобы обеспечить отключение на уровне земли и крыши. Разъединители постоянного тока могут иметь поляризованную или неполяризованную конфигурацию. Для разъединителей постоянного тока, которые поляризованы, они имеют двух-, трех- и четырехполюсную конфигурацию.

Технические данные

Основные параметры	PM32R
Номинальное напряжение изоляции Ui	1500В
Номинальный тепловой ток Ithe	32А
Номинальное импульсное выдерживаемое напряжение Uimp	8000В
Номинальная включающая способность короткого замыкания Icm	2H	1700А
	2,4	1000А
	2H	1700А
Номинальный условный ток короткого замыкания Icc	5000А
Макс. размер предохранителя gL (gG)	80А
Максимальное сечение кабеля (включая перемычку)
Твердый или стандартный	мм2	4-16
Гибкий		4-10
Гибкий (+ многожильный конец кабеля)		4-10
Крутящий момент
Момент затяжки винтов клемм М4.	Нм	1.2-1.8
Момент затяжки винтов крепления панели ST4.2 (нержавеющая сталь 304)		0,8-0,9
Момент затяжки винтов ручки М3		0,5-0,7
Включение или выключение крутящего момента		0,9-1,3
Общие параметры
Способ монтажа	Монтаж в одно отверстие
Тип ручки	С
Положения ручки	ВЫКЛ в 12 часов, ВКЛ в 3 часа
Механическая жизнь	10000
Количество полюсов постоянного тока	2 или 4
Рабочая температура	-40℃ до +70℃
Температура хранения	-40℃ до +85℃
Степень загрязнения	2
Категория перенапряжения	III
Степень защиты вала и монтажной гайки	IP66

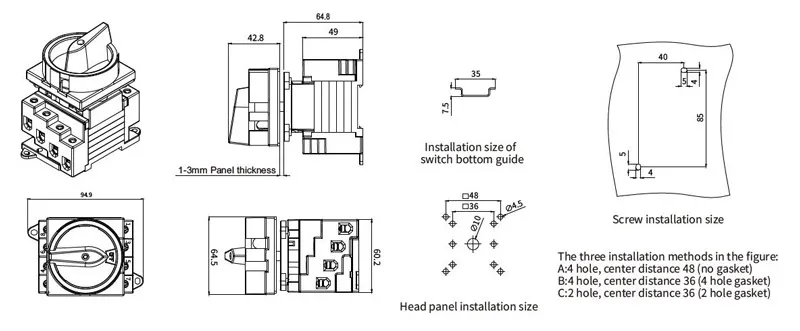

Размеры

Форма выбора продукта
