| ЭК | У5 | Т2 | 40 | ПВ | 2М | С |
| Код компании | СПД серия №5 | Классификация Т2 | Iмакс:40кА |
Солнечная фотоэлектрическая система |
Количество модулей: 2:2Module,3:3Module | С дистанционной сигнализацией |
EKU5-T2-40 PV SPD — это устройство защиты от перенапряжения постоянного тока, специально разработанное для фотоэлектрических систем электроснабжения. Максимальное постоянное рабочее напряжение достигает DC1500 В. Эти устройства должны быть установлены параллельно в сетях постоянного тока для защиты и обеспечения защиты в общих и различных режимах. Его место установки рекомендуется на обоих концах линии электроснабжения постоянного тока (сторона солнечной панели и сторона инвертора/преобразователя), особенно если линия проложена снаружи и на большой длине.
|
Стандарт МЭК/EN61643-31 |
Т2 | ||||
|
Макс. постоянное рабочее переменное напряжение |
UCPV |
600 В постоянного тока |
1000 В постоянного тока | 1500 В постоянного тока | |
|
Номинальный ток разряда (8/20 мкс) |
В |
20кА | |||
|
Максимальный ток разряда (8/20 мкс) |
Имакс |
40кА | |||
|
Уровень защиты по напряжению DC+/DV-к-PE |
ВВЕРХ |
2Моды |
≤2,6 кВ |
≤4,0 кВ |
- |
|
3Моды |
- |
≤4,0 кВ |
≤5,2 кВ |
||
|
Время отклика |
тА |
≤25нс |
|||
|
Диапазон рабочих температур |
вт |
-40℃~80℃ |
|||
|
Индикация рабочего состояния/неисправности |
Зеленый/Красный |
||||
|
Площадь поперечного сечения (мин.) |
4мм2 |
||||
|
Площадь поперечного сечения (макс.) |
35мм2 |
||||
|
Для монтажа на |
35-мм DIN-рейка |
||||
|
Прилагаемый материал |
Термопластик UL94-V0 |
||||
|
Степень защиты |
IP20 |
||||
|

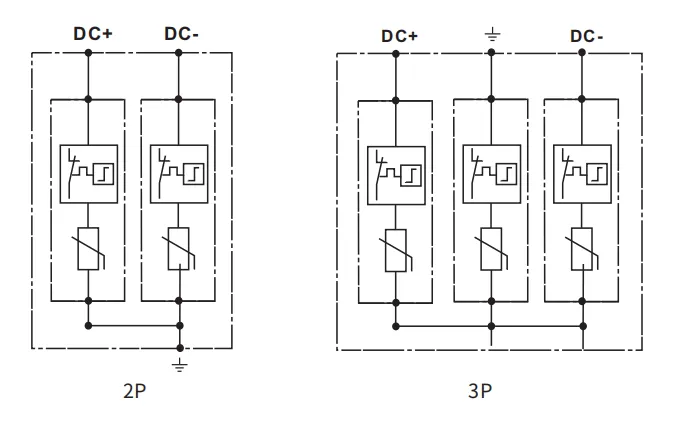

Количество модулей |
2P(2Мода),3P(3Мода) |
||||
Список ссылок на типы SPD |
|||
| Количество поляков | Макс. непрерывное рабочее напряжение постоянного тока | ||
|
600VDC |
1000VDC |
1500VDC |
|
| 2Модуль |
EKU5-T2-40PV-2M600 |
EKU5-T2-40PV-2M1000 |
- |
| 3Модуль |
- |

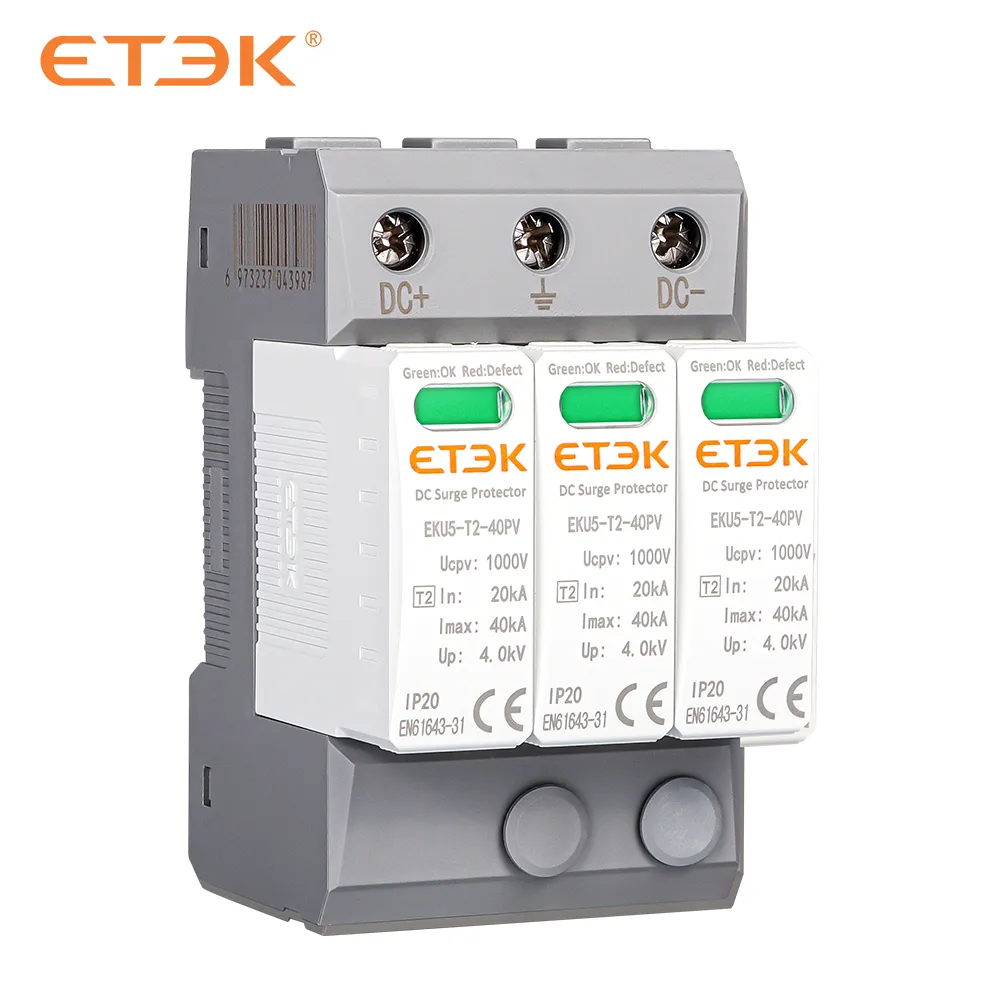

EKU5-T2-40PV-3M1000 |

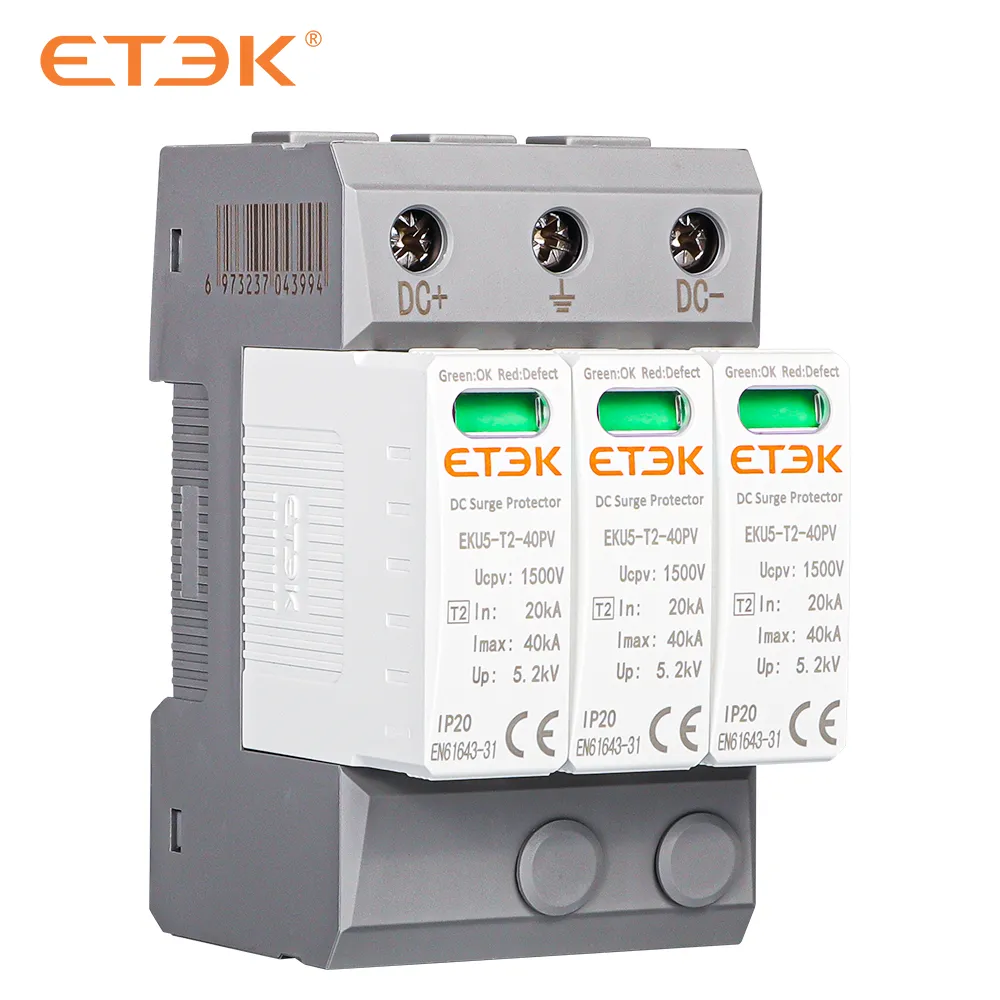

EKU5-T2-40PV-3M1500 |
| С дистанционной сигнализацией | |||
| 2Модуль |
EKU5-T2-40PV-2M600S |
EKU5-T2-40PV-2M1000S |
- |
| 3Модуль | - |
EKU5-T2-40PV-3M1000S |
EKU5-T2-40PV-3M1500S |
