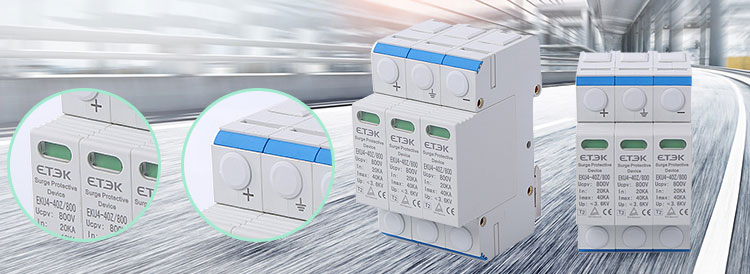

EKU4-40Z DC SPD для фотоэлектрической системы

EKU5-T2-40 PV SPD — это устройство защиты от перенапряжения постоянного тока, специально разработанное для фотоэлектрических систем электропитания. Максимальное непрерывное рабочее напряжение достигает постоянного тока 1500 В. Эти устройства должны быть установлены параллельно в сетях постоянного тока для защиты и обеспечения защиты от общих и различных режимов. Его место установки рекомендуется на обоих концах линии электропитания постоянного тока (сторона солнечной панели и сторона инвертора/преобразователя), особенно если линия проложена снаружи и на большой длине.

Запросить сейчас PDF

EKU4-40Z DC SPD для фотоэлектрической системы

Запросить сейчас PDF

Обзор продукта



Функция систем молниезащиты и защиты от перенапряжения заключается в защите устройств, функциональных изоляций и чувствительного к перенапряжению потребительского оборудования систем распределения энергии от всех повреждений, вызванных молнией и перенапряжением. всего здания; наружная система молниезащиты, как правило, недостаточна для устранения таких неисправностей. В большинстве типов неисправное защитное устройство можно снова привести в рабочее состояние, заменив поврежденную вставку; эти варианты также оснащены как оптическим сигналом срабатывания, так и вспомогательным контактом состояния.

Технические параметры

Технические данные

Модель и спецификация ЭКУ4-40Z/500 ЭКУ4-40Z/800 ЭКУ4-40Z/1000
Номинальное напряжение (В пост. тока) 500В 800В 1000 В
Напряжение непрерывной работы (В пост. тока) 550В 850В 1100 В
Уровень защиты по напряжению Up 2.5 3 3.6
Номинальный ток разряда In (8/20 мкс) 20КА
Максимальный ток разряда Imax (8/20 мкс) 40КА
Время реакции <25нс
Ширина/Полюс 18мм
Материал корпуса ПБТ
Температура окружающей среды -40℃-80℃
Предохранитель или автоматический выключатель соответствуют 25А
Спецификация терминала Линия 2,5~35 мм2
ЧП 2,5~35 мм2
Сигнал 1,5мм2
Кол-во полюсов В+/ПЭ/В-
Степень защиты IP20
Монтаж DIN-рейка 35мм
Сетевая система ПВ
Сигнальный терминал Доступный

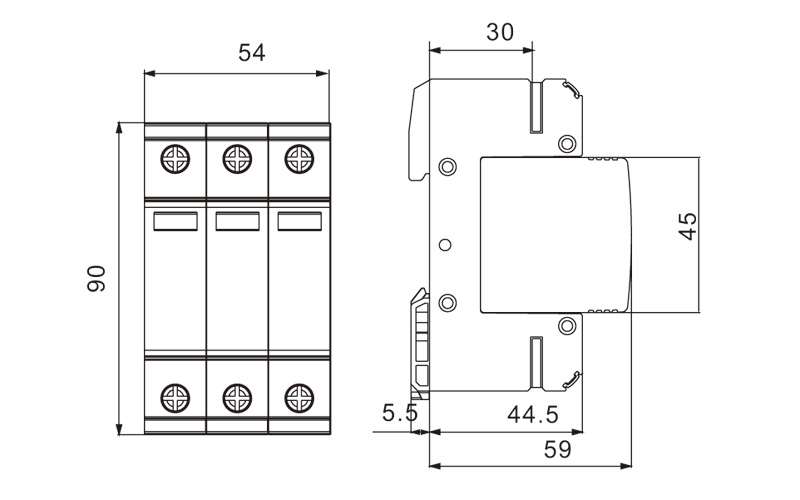

Размеры

Форма выбора продукта

Номер ссылки

Технические характеристики

EKU4-40Z-3-500

Тип SPD DC Imax:40KA 3P 500VDC

EKU4-40Z-3-800

Тип SPD DC Imax:40KA 3P 800VDC

EKU4-40Z-3-1000

Тип SPD DC Imax:40KA 3P 1000VDC

EKU4-40Z-2-500

Тип SPD DC Imax:40KA 2P 500VDC

EKU4-40Z-2-800

Тип SPD DC Imax:40KA 2P 800VDC

EKU4-40Z-2-1000

Тип SPD DC Imax:40KA 2P 1000VDC

EKU4-20Z-3-500

Тип SPD DC Imax:20KA 3P 500VDC

EKU4-20Z-3-800

Тип SPD DC Imax:20KA 3P 800VDC

EKU4-20Z-3-1000

Тип SPD DC Imax:20KA 3P 1000VDC

EKU4-20Z-2-500

Тип SPD DC Imax:20KA 2P 500VDC

EKU4-20Z-2-800

Тип SPD DC Imax:20KA 2P 800VDC

EKU4-20Z-2-1000

Тип УЗИП DC Imax:20KA 2P 1000VDC
