EKU5-T1+T2-40PV-3M1500
EKU5-T1+T2-40PV-3M1500
EKU5-T1+T2-40PV-3M1500

Устройство защиты от перенапряжения постоянного тока EKU5 класса T1+T2 для фотоэлектрических систем

Устройство защиты от перенапряжения постоянного тока ETEK EKU5 Class I + II (T1+T2) специально разработано для использования в фотоэлектрических энергосистемах. Оно предназначено для защиты от скачков напряжения и имеет максимальный ток разряда 40 кА. Устройство оснащено функцией визуальной индикации, которая позволяет легко контролировать его, а также предлагает возможность дистанционного контактного сигнала. Доступны три варианта напряжения: 500 В, 1000 В и 1500 В, что делает его универсальным и подходящим для различных применений. В целом, это устройство защиты от перенапряжения является эффективным и надежным решением для защиты вашей фотоэлектрической энергосистемы.

Запросить сейчас PDF

Устройство защиты от перенапряжения постоянного тока EKU5 класса T1+T2 для фотоэлектрических систем

Запросить сейчас PDF

Обзор продукта

Описание

Трехмодульное фотоэлектрическое устройство защиты от перенапряжения (УЗИП) постоянного тока ETEK EKU5 класса I + II (T1+T2) (с трехступенчатым устройством переключения постоянного тока) оснащено визуальной индикацией и дополнительной дистанционной контактной сигнализацией (плавающий переключающий контакт) для использования в фотоэлектрических системах.

Технические параметры

Технические данные

Классификация УЗИП согласно IEC/EN61643-31

Т1+Т2
Макс. постоянное рабочее переменное напряжение
UCPV
500 В постоянного тока 1000 В постоянного тока
1500 В постоянного тока
Импульсный ток разряда (10/350 мкс)
Имп
6,25 кА
Полный ток разряда (10/350 мкс)
IВсего
12,5 кА
Номинальный ток разряда (8/20 мкс)
В
20кА
Максимальный ток разряда (8/20 мкс)
Имакс
40кА
Уровень защиты по напряжению DC+/DV-к-PE
Вверх
2000В 4000В 5200В
Время отклика
тА
≤25нс
Диапазон рабочих температур
вт
-40℃~80℃
Индикация рабочего состояния/неисправности

Зеленый/Красный
Площадь поперечного сечения (мин.)

4мм²
Площадь поперечного сечения (макс.)

35мм²
Для монтажа на

35-мм DIN-рейка
Прилагаемый материал

Термопластик UL94-V0
Степень защиты

IP20
Количество модулей

3P(3Мод)

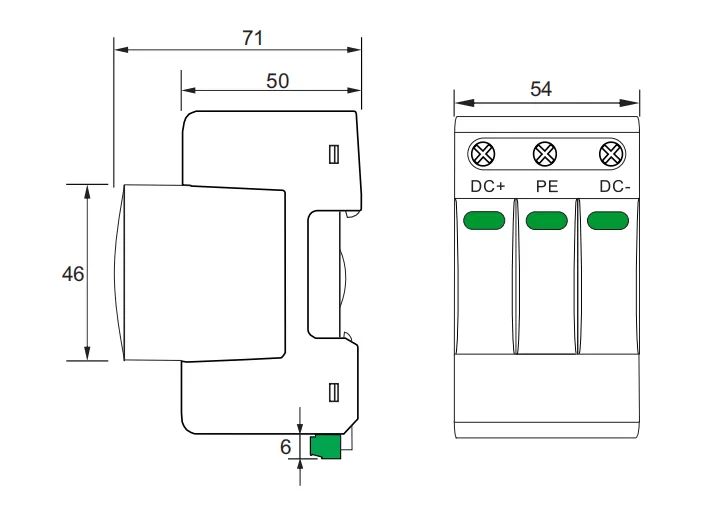

Размеры

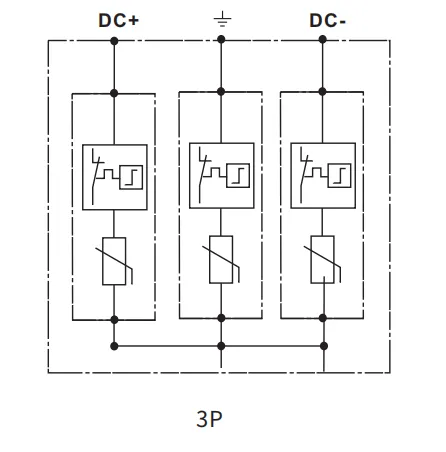

Принципиальная электрическая схема

Размер установки

Форма выбора продукта

Список ссылок на типы SPD

Количество поляков
Макс. непрерывное рабочее напряжение постоянного тока
500VDC 1000VDC
1500VDC
3 Модуль
EKU5-T1+T2-40PV-3M500
EKU5-T1+T2-40PV-3M1000
EKU5-T1+T2-40PV-3M1500
С дистанционной сигнализацией
3 Модуль
EKU5-T1+T2-40PV-3M500S
EKU5-T1+T2-40PV-3M1000S
EKU5-T1+T2-40PV-3M1500S
