EKIS30 Поворотный кулачковый переключатель
Запросить

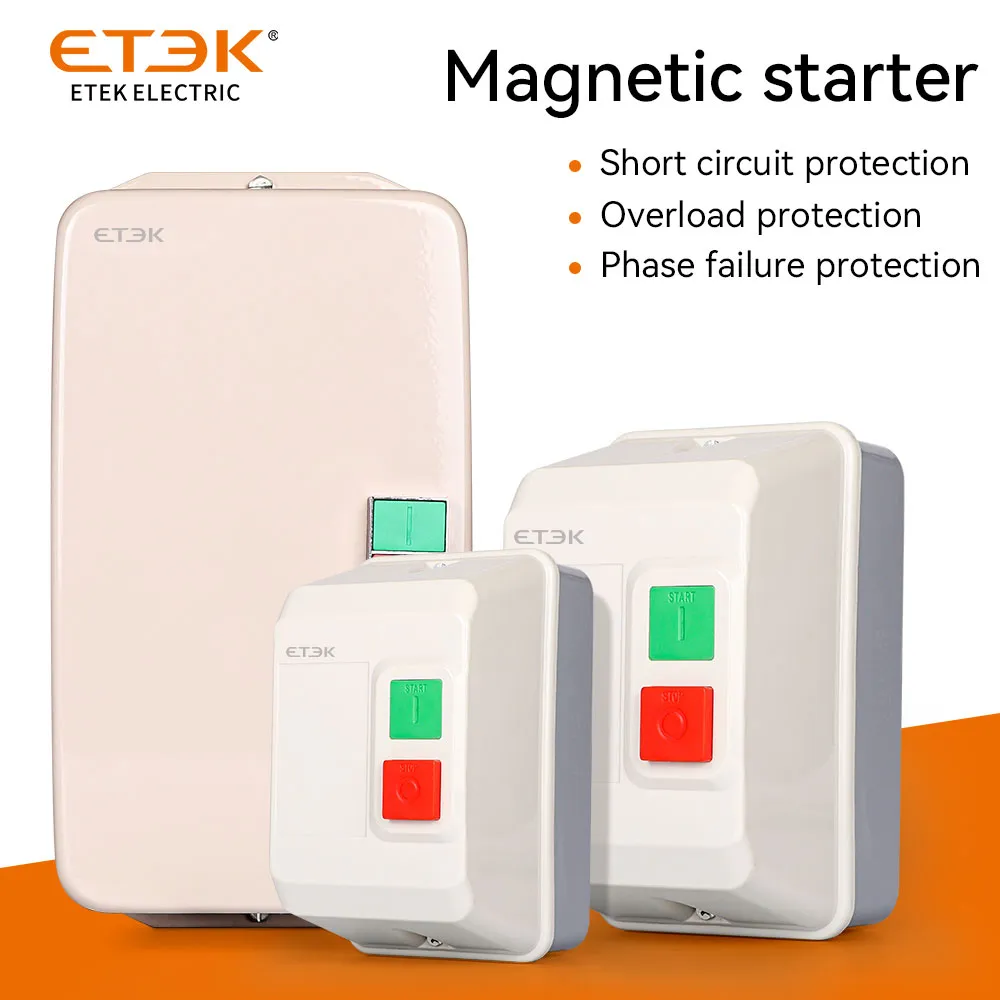

Электромагнитный пускатель серии EKQ1 (далее кратко «пускатель») используется для управления включением или выключением контактора с помощью внешнего сигнала и комбинации теплового реле и устанавливается в том же металлическом корпусе, внешний переключатель подает сигналы для управления в соответствии с подключенным контактным устройством и точками отключения, применяется в основном в цепях переменного тока частотой 50 Гц (или 60 Гц), номинальным рабочим напряжением 660 В и номинальной контролируемой мощностью до 45 кВт (ток до 95 А) для использования для управления прямым пуском и остановкой электродвигателя с целью защиты двигателя от перегрузки и обрыва фазы.
| ЭК | В | 1 | 09 | 1301 |
|
Код компании
|
Электромагнитный стартер DOL
|
Последовательность проектирования Номер
|
Типоразмер контактора EKC1
|
Код теплового реле перегрузки EKR2
|
| Модель | Диапазон установка тока А |
ток (А) | Максимальная номинальная мощность (кВт) | Модель оборудованный Контактор переменного тока |
TOR соответствует | ||
| АС-3 | |||||||
| 600В | 380В | 220В | |||||
| EKQ1-09/1301 | 0,1~0,16 | 9 | 5.5 | 4 | 2.2 | ЭКЦ1-09 | ЭКР2-13 |
| EKQ1-09/1302 | 0,16~0,25 | ||||||
| EKQ1-09/1303 | 0,25~0,4 | ||||||
| EKQ1-09/1304 | 0,4~0,63 | ||||||
| EKQ1-09/1305 | 0,63~1 | ||||||
| EKQ1-09/1306 | 1~1,6 | ||||||
| EKQ1-09/1307 | 1,6~2,5 | ||||||
| EKQ1-09/1308 | 2.5~4 | ||||||
| EKQ1-09/1310 | 4~6 | ||||||
| EKQ1-09/1312 | 5.5~8 | ||||||
| EKQ1-09/1314 | 7~10 | ||||||
| EKQ1-18/1314 | 7~10 | 18 | 10 | 7.5 | 4 | ЭКЦ1-18 | ЭКР2-13 |
| EKQ1-18/1316 | 9~13 | ||||||
| EKQ1-18/1321 | 12~18 | ||||||
| ЕКQ1-25/1321 | 12~18 | 25 | 15 | 11 | 5.5 | ЭКЦ1-25 | ЭКР2-13 |
| ЕКQ1-25/1322 | 17~25 | ||||||
| EKQ1-32/2353 | 23~32 | 32 | 18.5 | 15 | 7.5 | ЭКЦ1-32 | ЭКР2-23 |
| ЕКQ1-40/3355 | 30~40 | 40 | 30 | 18.5 | 11 | ЭКЦ1-40 | ЭКР2-33 |
| ЕКQ1-50/3357 | 37~50 | 50 | 33 | 22 | 15 | ЭКЦ1-50 | ЭКР2-33 |
| EKQ1-65/3359 | 48~65 | 65 | 37 | 30 | 18.5 | ЭКЦ1-65 | ЭКР2-33 |
| ЕКQ1-80/3361 | 55~70 | 80 | 45 | 37 | 22 | ЭКЦ1-80 | ЭКР2-33 |
| EKQ1-80/3363 | 63~80 | ||||||
| EKQ1-95/3365 | 80~93 | 95 | 45 | 45 | 25 | ЭКЦ1-95 | ЭКР2-34 |
|
Номер ссылки |
Технические характеристики |
|
EKQ1-09/1301-220 |
Плавающий электромагнитный пускатель IPH 220VAC 0,1-0,16A |
|
EKQ1-09/1302-220 |
Плавающий электромагнитный пускатель IPH 220VAC 0,16-0,25A |
|
EKQ1-09/1303-220 |
Плавающий электромагнитный пускатель IPH 220VAC 0,25-0,4A |
|
EKQ1-09/1304-220 |
Плавающий электромагнитный пускатель IPH 220VAC 0,4-0,63A |
|
EKQ1-09/1305-220 |
Плавающий электромагнитный пускатель IPH 220VAC 0,63-1A |
|
EKQ1-09/1306-220 |
Плавающий электромагнитный пускатель IPH 220VAC 1-1,6A |
|
EKQ1-09/1307-220 |
Плавающий электромагнитный пускатель IPH 220VAC 1,6-2,5A |
|
EKQ1-09/1308-220 |
Плавающий электромагнитный пускатель IPH 220VAC 2,5-4A |
|
EKQ1-09/1310-220 |
Плавающий электромагнитный пускатель IPH 220VAC 4-6A |
|
EKQ1-09/1312-220 |
Плавающий электромагнитный пускатель IPH 220VAC 5.5-8A |
|
EKQ1-09/1314-220 |
Плавный электромагнитный пускатель IPH 220VAC 7-10A |
|
EKQ1-18/1314-220 |
Плавный электромагнитный пускатель IPH 220VAC 7-10A |
|
EKQ1-18/1316-220 |
Плавный электромагнитный пускатель IPH 220VAC 9-13A |
|
EKQ1-18/1321-220 |
Плавный электромагнитный пускатель IPH 220VAC 12-18A |
|
EKQ1-25/1321-220 |
Плавный электромагнитный пускатель IPH 220VAC 12-18A |
|
EKQ1-25/1322-220 |
Плавный электромагнитный пускатель IPH 220VAC 17-25A |
|
EKQ1-32/2353-220 |
Плавный электромагнитный пускатель IPH 220VAC 23-32A |
|
EKQ1-40/3353-220 |
Плавный электромагнитный пускатель IPH 220VAC 30-40A |
|
EKQ1-50/3357-220 |
Плавный электромагнитный пускатель IPH 220VAC 37-50A |
|
EKQ1-65/3359-220 |
Плавный электромагнитный пускатель IPH 220VAC 48-65A |
|
EKQ1-80/3361-220 |
Плавный электромагнитный пускатель IPH 220VAC 55-70A |
|
EKQ1-80/3363-220 |
Плавный электромагнитный пускатель IPH 220VAC 63-80A |
|
EKQ1-95/3365-220 |
Плавный электромагнитный пускатель IPH 220VAC 80-93A |
|
EKQ1-09/1301-380 |
Плавный электромагнитный пускатель 3PH 380VAC 0.1-0.16A |
|
EKQ1-09/1302-380 |
Плавный электромагнитный пускатель 3PH 380VAC 0.16-0.25A |
|
EKQ1-09/1303-380 |
Плавный электромагнитный пускатель 3PH 380VAC 0.25-0.4A |
|
EKQ1-09/1304-380 |
Плавный электромагнитный пускатель 3PH 380VAC 0.4-0.63A |
|
EKQ1-09/1305-380 |
Плавный электромагнитный пускатель 3PH 380VAC 0.63-1A |
|
EKQ1-09/1306-380 |
Плавный электромагнитный пускатель 3PH 380VAC 1-1.6A |
|
EKQ1-09/1307-380 |
Плавный Электромагнитный пускатель 3ф 380В переменного тока 1,6-2,5А |
|
EKQ1-09/1308-380 |
Электромагнитный пускатель Dol 3ф 380В переменного тока 2,5-4А |
|
EKQ1-09/1310-380 |
Электромагнитный пускатель Dol 3ф 380В переменного тока 4-6А |
|
EKQ1-09/1312-380 |
Электромагнитный пускатель Dol 3ф 380В переменного тока 5,5-8А |
|
EKQ1-09/1314-380 |
Электромагнитный пускатель Dol 3ф 380В переменного тока 7-10А |
|
EKQ1-18/1314-380 |
Электромагнитный пускатель Dol 3ф 380В переменного тока 7-10А |
|
EKQ1-18/1316-380 |
Электромагнитный пускатель Dol 3ф 380В переменного тока 9-13А |
|
EKQ1-18/1321-380 |
Электромагнитный пускатель Dol 3ф 380В переменного тока 12-18А |
|
EKQ1-25/1321-380 |
Dol Электромагнитный пускатель 3ф 380В переменного тока 12-18А |
|
EKQ1-25/1322-380 |
Dol Электромагнитный пускатель 3ф 380В переменного тока 17-25А |
|
EKQ1-32/2353-380 |
Dol Электромагнитный пускатель 3ф 380В переменного тока 23-32А |
|
EKQ1-40/3353-380 |
Dol Электромагнитный пускатель 3ф 380В переменного тока 30-40А |
|
EKQ1-50/3357-380 |
Dol Электромагнитный пускатель 3ф 380В переменного тока 37-50А |
|
EKQ1-65/3359-380 |
Dol Электромагнитный пускатель 3ф 380В переменного тока 48-65А |
|
EKQ1-80/3361-380 |
Dol Электромагнитный пускатель 3ф 380В переменного тока 55-70А |
|
EKQ1-80/3363-380 |
Dol Электромагнитный пускатель 3ф 380В переменного тока 63-80А |
|
EKQ1-95/3365-380 |
Dol Электромагнитный пускатель 3ф 380В переменного тока 80-93А |
