Зарядное устройство переменного тока для электромобилей серии EKEC6
Запросить
EKEC1 — это зарядное устройство режима 3, которое обеспечивает полную поддержку всех электромобилей. Его уникальная особенность заключается в том, что модуль контроллера оснащен селектором переменного тока, что дает клиентам возможность выбора из пяти различных уровней зарядки. Серия продуктов включает две основные категории: версию с кабелем и версию с гнездом для удовлетворения меняющихся потребностей в различных сценариях.
С точки зрения дизайна, EKEC1 следует строгим принципам промышленного дизайна и может быть быстро установлен в домах и коммерческих помещениях. В то же время уровень защиты всей машины достигает стандарта IP54, что гарантирует отличную пыле- и водонепроницаемость, предоставляя пользователям стабильный и надежный опыт зарядки.
Регулируемые значения зарядного тока 10А, 16А, 20А, 25А и 32А.
Номинальная мощность до 22 кВт (трехфазная 32А).
Поддержка протокола зарядки OCPP-1.6-J (требуется контроллер EKEPC3).
Различные комбинации внутренних компонентов позволяют обеспечить безопасную и надежную защиту.
Внутренние компоненты представляют собой модульные устройства, простые в обслуживании.

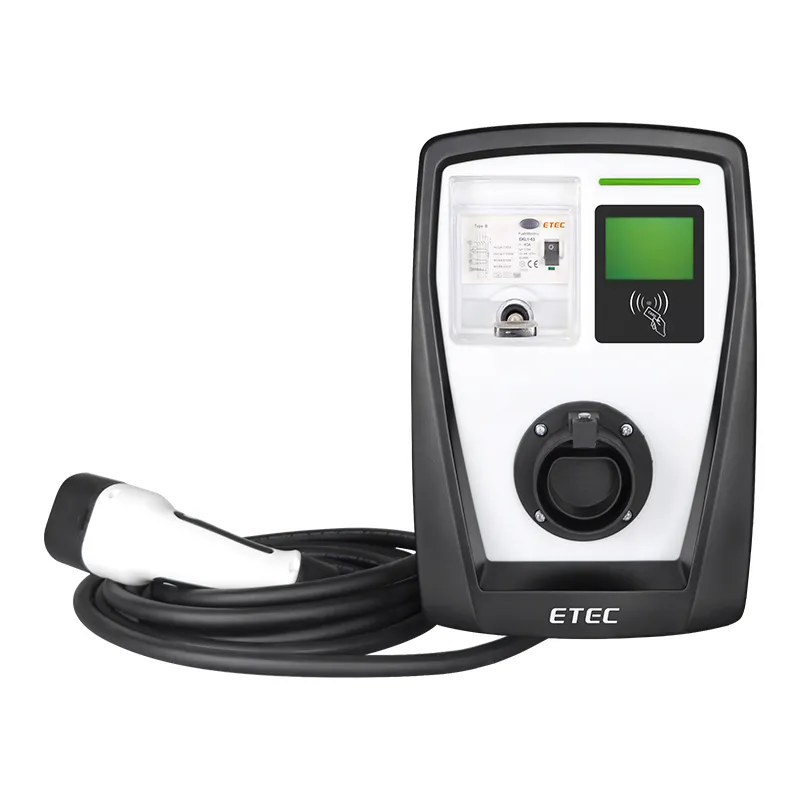

Две версии: версия с кабелем и версия с розеткой.
Ударопрочная конструкция класса IK08 или выше
Станции медленной зарядки, офисные здания, крупные торговые центры, жилые районы, открытые парковки, гостиницы и другие общественные места.
| ЕКЕК1 | - | Х | - | Х | - | Х | - | Х | - | XXX |
| ↓ | ↓ | ↓ | ↓ | ↓ | ↓ | |||||
| ① | ② | ③ | ④ | ⑤ | ⑥ | |||||
| Описание | ||||||||||
| ① | Модель дизайна продукта | |||||||||
| ② | S2: Версия с гнездом | |||||||||
| C1: Кабель T1 | ||||||||||
| C2: Кабель T2 | ||||||||||
| SS: Розетка с защитной дверцей | ||||||||||
| ③ | 03: 1P+N, 240В, 16А, 3,6кВт | |||||||||
| 07: 1P+N, 240В, 32А, 7,3кВт | ||||||||||
| 11: 3P+N, 420В, 16А, 11кВт | ||||||||||
| 22: 3P+N, 420В, 32А, 22кВт | ||||||||||
| ④ | О: Встроенный контроллер EKEPC3 | |||||||||
| M: Встроенный контроллер EKEPC2 | ||||||||||
| ⑤ | A: Тип A RCCB + DC 6mA RCMU | |||||||||
| B: УЗО типа B | ||||||||||
| C: УЗО типа EV | ||||||||||
| D: Встроенный RCMU постоянного тока 6 мА (для этой конфигурации требуется установка дополнительного RCCB типа A в распределительном щите зарядного устройства) | ||||||||||
| ⑥ | 1: Функция RFID (если используется встроенный контроллер EKEPC3, эта функция обязательна) | |||||||||
| 2: Функция DLB внешнего трансформатора тока (поддерживает только однофазную цепь) | ||||||||||
| 3: Функция DLB внешнего счетчика энергии | ||||||||||
| 4: ЖК-дисплей | ||||||||||
| 5: Встроенный MID-метр | ||||||||||
| 6: Встроенный ОПН (применимо только для однофазной цепи) | ||||||||||
| 7: С кнопкой аварийной остановки | ||||||||||
| 8: С защитой PEN | ||||||||||
| Если вам нужна зарядная станция, соответствующая следующей конфигурации: версия кабеля европейского стандарта 22 кВт. С использованием УЗО типа A + DC6mA + протокол OCPP-J-1.6 + ЖК-дисплей + счетчик, то ее модель: EKEC1-C2-22-0-A-145 | ||||||||||
| Модель | Тип кабеля | Тип розетки | ||
| EKEC1-C1/C2-03-XX-XXX | EKEC1-C1/C2-11-XX-XXX | EKEC1-S2/SS-03-XX-XXX | EKEC1-S2/SS-11-XX-XXX | |
| EKEC1-C1/C2-07-XX-XXX | EKEC1-C1/C2-22-XX-XXX | EKEC1-S2/SS-07-XX-XXX | EKEC1-S2/SS-22-XX-XXX | |
| Рабочее напряжение | AC220V±10%, (L+N+PE) | AC420V±10%, (3P+N+PE) | AC220V±10%, (L+N+PE) | AC420V±10%, (3P+N+PE) |
| Максимальный выходной ток | 16А | 32А | 16А | 32А |
| Макс. выходная мощность | 7.3кВт | 22кВт | 7.3кВт | 22КВт |
| Ток зарядки | 10-16-20-25-32A (5 уровней регулировки) | |||
| Частота переменного тока | 50Гц±1Гц | |||
| Резервная мощность | ＜8 Вт | |||
| Длина кабеля | 5 м (поддерживает настройку других длин) | _ | ||
| Тип разъема | SAE J1772, IEC 62196-2, GB/T | |||
| Коммуникация | Поддержка протоколов Modbus-RTU и OCPP-1.6-J | |||
| Тип УЗО | Тип A / Тип B / Тип A+6 мА постоянного тока | |||
| Категория перенапряжения (OVC) | ОВК III | |||
| Сопротивление изоляции | ＞10МОм | |||
| Выдерживаемое напряжение переменного тока | 2,8 кВ | |||
| Классы электрозащиты | Класс I | |||
| Степень защиты | IP54 | |||
| Степень загрязнения | 3 | |||
| Рабочая температура | -20℃～+ 50℃ | |||
| Температура хранения | -40℃~+70℃ | |||
| Относительная влажность | 5% ～ 95% | |||
| Высота | ≤ 2000м | |||
| Метод охлаждения | Естественное охлаждение | |||
| Метод монтажа | Настенный/наземный столб | |||
| Метод электропроводки | Снизу внутрь и снизу наружу | |||
| Размеры (Д/Ш/Г) | 357мм x 245мм x 123мм | |||
