Устройство защитного отключения EKL6-63EV Type EV (A+DC6mA) специально разработано для систем зарядки электромобилей
Запросить
● Стандарт: IEC61008-1
● Тип: А
● Номинальный ток: 16~100А
● Номинальное напряжение: 230/400 В~240/415 В
● Полюса: 2P(1P+N), 4P(3P+N), N-полюс слева
● Номинальная чувствительность I△n: 30 мА, 100 мА, 300 мА
● Номинальная отключающая способность: 10 кА
● Температура окружающего воздуха: -25...+40 ºC
● Подключение: сверху и снизу
● Сертификаты: CE, CB, TUV, UKCA

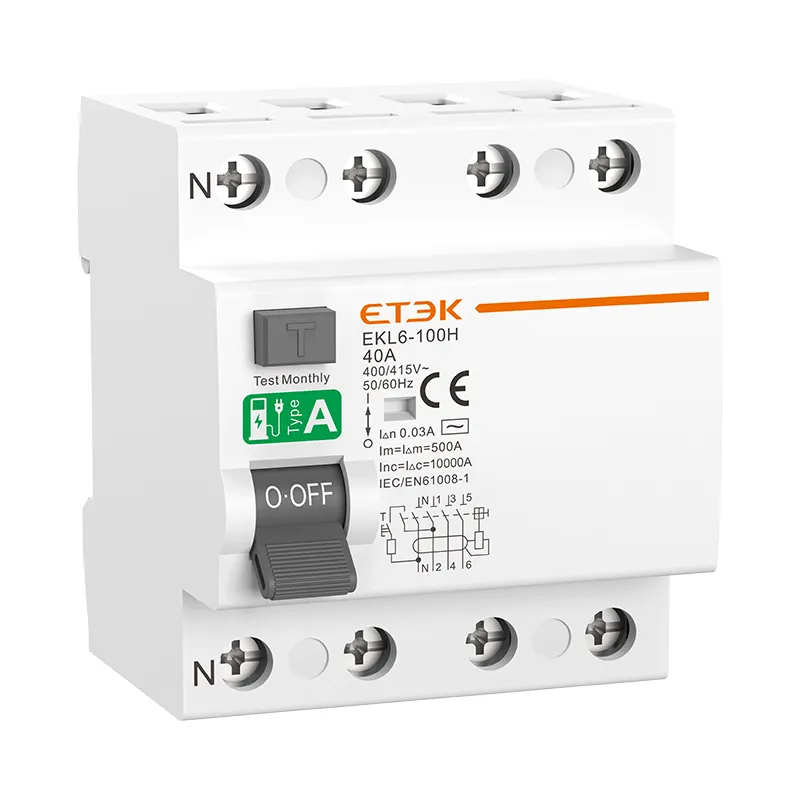

Устройство защитного отключения EKL6-100H типа A подходит для защиты от утечки на землю распределительной системы переменного тока 16–100 А, большой клеммный порт 35 мм², с обеих сторон можно использовать штыревую или вилочную шину; Высокая безопасность, ток более 30 мА и отключение питания в течение 3 миллисекунд; Все детали и компоненты разработаны и произведены независимо друг от друга.
|
Стандарт |
МЭК/EN61008-1 |
||
|
Защита |
Замыкание на землю |
||
|
Тип поездки |
Электромагнитный |
||
|
Тип защиты (утечка тока) |
А |
||
|
Количество полюсов |
2P(1P+N), 4P(3P+N), N-полюс слева |
||
| Номинальный ток In | 16,25,32,40,63,80,100А | ||
|
Номинальные токи чувствительности I△n |
10,30,100,300мА (10мА только для In=16-25A) |
||
|
Остаточный ток выключения при I△n |
≤0,1с |
||
|
Номинальная остаточная включающая и отключающая способность (I△m) |
500A(In≤50A),10In (In>50A) |
||
| Номинальное напряжение Ue |
1P+N: 230/240В~, 3P+N: 400/415В~ |
||
| Номинальная частота | 50/60Гц | ||
| Номинальная отключающая способность | 10,000А | ||
| предохранитель SCPD | 10000 | ||
| Номинальное импульсное выдерживаемое напряжение (1,5/50) Uimp | 4000В | ||
| Напряжение испытания диэлектрика при инд.частоте в течение 1 мин | 2кВ | ||
| Электрическая жизнь | 2000 циклов | ||
| Механическая жизнь | 4000 циклов | ||
| Индикатор положения контакта | Да | ||
|
Индикатор замыкания на землю
|
Да
|
||
| Степень защиты | IP20 | ||
| Температура окружающей среды |
-25℃ to 40℃, макс. влажность 95% |
||
| Тип клеммного соединения |
Кабель/Шина штыревого типа/Шина вилочного типа |
||
|
Макс. размер клеммы для кабеля |
35мм 2 | ||
|
Макс. момент затяжки |
2.5Нм | ||
|
Установка |
Монтаж на DIN-рейку 35 мм |
||
| Связь |
Сверху и снизу |
||
| Тип А | |||||
| Отключающая способность | Поляки | Номинальный ток (А) | Чувствительность | ||
| 30mA | 100mA | 300mA | |||
| 10KA | 1P+N | 16A | EKL6-100H-1N1630A | EKL6-100H-1N16100A | EKL6-100H-1N16300A |
| 25A | EKL6-100H-1N2530A | EKL6-100H-1N25100A | EKL6-100H-1N25300A | ||
| 32A | EKL6-100H-1N3230A | EKL6-100H-1N32100A | EKL6-100H-1N32300A | ||
| 40A | EKL6-100H-1N4030A | EKL6-100H-1N40100A | EKL6-100H-1N40300A | ||
| 63A | EKL6-100H-1N6330A | EKL6-100H-1N63100A | EKL6-100H-1N63300A | ||
| 80A | EKL6-100H-1N8030A | EKL6-100H-1N80100A | EKL6-100H-1N80300A | ||
| 100A | EKL6-100H-1N10030A | EKL6-100H-1N100100A | EKL6-100H-1N100300A | ||
| 3P+N | 16A | EKL6-100H-3N1630A | EKL6-100H-3N16100A | EKL6-100H-3N16300A | |
| 25A | EKL6-100H-3N2530A | EKL6-100H-3N25100A | EKL6-100H-3N25300A | ||
| 32A | EKL6-100H-3N3230A | EKL6-100H-3N32100A | EKL6-100H-3N32300A | ||
| 40A | EKL6-100H-3N4030A | EKL6-100H-3N40100A | EKL6-100H-3N40300A | ||
| 63A | EKL6-100H-3N6330A | EKL6-100H-3N63100A | EKL6-100H-3N63300A | ||
| 80A | EKL6-100H-3N8030A | EKL6-100H-3N80100A | EKL6-100H-3N80300A | ||
| 100A | EKL6-100H-3N10030A | EKL6-100H-3N100100A | EKL6-100H-3N100300A | ||
