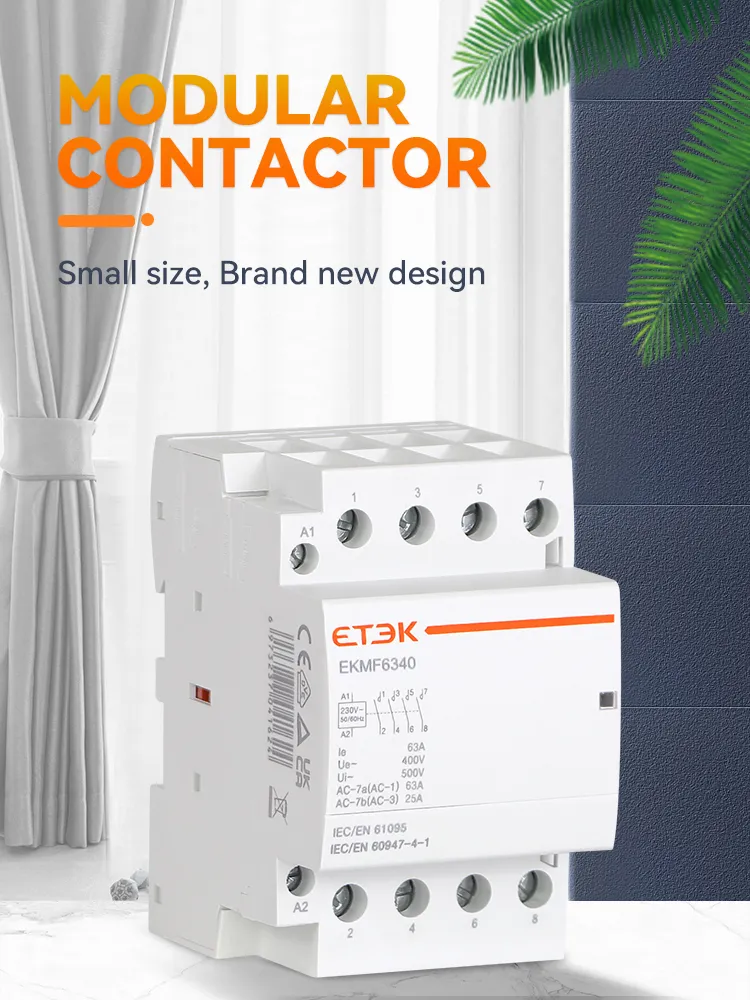

Модульный контактор — это тип коммутационного устройства, которое используется для управления нагрузками малой мощности без создания шума во время работы. Его можно установить на din-рейку. Он компактен и может использоваться в небольших электрических шкафах и корпусах.
Модульные контакторы ETEK EKMF выпускаются в ручном и автоматическом исполнении с широким диапазоном номиналов от 16 А до 100 А. Модульные контакторы, широко используемые в зданиях для переключения и управления освещением, отоплением, вентиляцией, двигателями и насосами, выводят снижение шума на новый уровень.
Электрические характеристики |

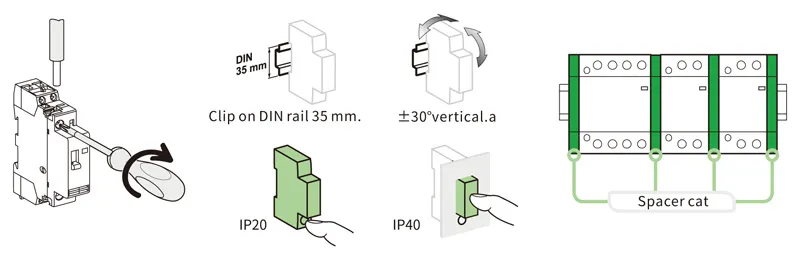

||
| Номинальное напряжение (Ue) | 1П, 2П | 250 В переменного тока |
| 3П, 4П | 400 В переменного тока | |
| Частота | 50/60Гц | |
| Выносливость (OC) | ||
| Электрическая жизнь | 100000 | |
| Максимальное количество переключений в день | 100 | |
| Дополнительные характеристики | ||
| Напряжение изоляции (Ui) | 500 В переменного тока | |
| Степень загрязнения | 2 | |
| Номинальное импульсное выдерживаемое напряжение (Uimp) | 2,5 кВ (4 кВ при 12/24/48 В переменного тока) | |
| Степень защиты (МЭК 60529) | IP20 | |
| IP40 | ||
| Рабочая температура | -5℃~+60℃ (1) | |
| Температура хранения | -40℃~+70℃ | |
| Тропизация (IEC 60068-1) | Обработка 2 (относительная влажность 95% при 55℃) | |
| Соответствие ELSV (сверхнизкое безопасное напряжение) для версий 12/24/48 В переменного тока | ||
| Система управления изделием соответствует требованиям SELV (безопасное сверхнизкое напряжение). | ||
| Примечание: В случае монтажа контактора в корпусе, внутренняя температура которого находится в диапазоне от 50 ℃ до 60 ℃, необходимо использовать прокладку между каждым контактором. | ||
| Тип | Рейтинг | Длина отключения | Схема | Момент затяжки | Медные кабели | ||
| Жесткий | Гибкий или с наконечником | ||||||
  |
  |
||||||
| ЕКМФ | ПЗ1:4ММ | 16~100А | 9мм | Контроль | 0,8 Нм | 1,5~2,5 мм2 2×1,5мм2 |
1,5~2,5 мм2 2×2,5мм2 |
| 16~25А | Власть | 1,5~6 мм2 | 1~4мм2 | ||||
| ПЗ2:6ММ | 40А-63А | 14мм | 3,5 Нм | 6~25мм2 | 6~16мм2 | ||
| 100А | 6×3,5мм2 | 6~35мм2 | |||||
Потребление |

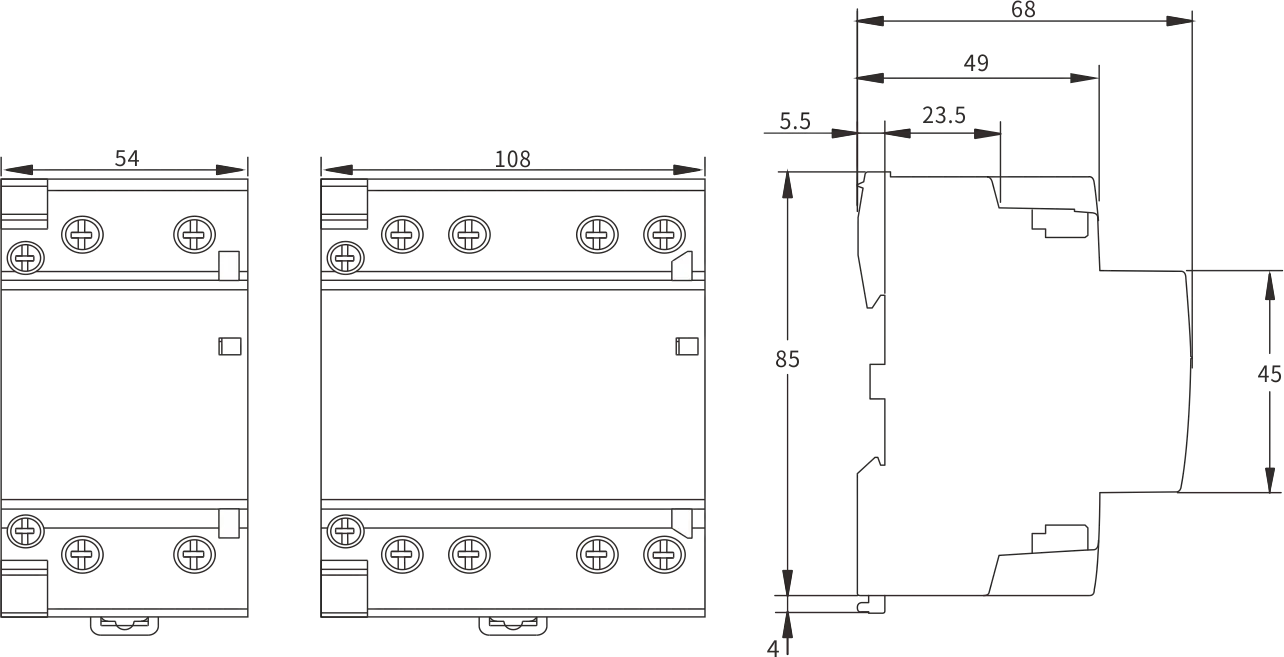

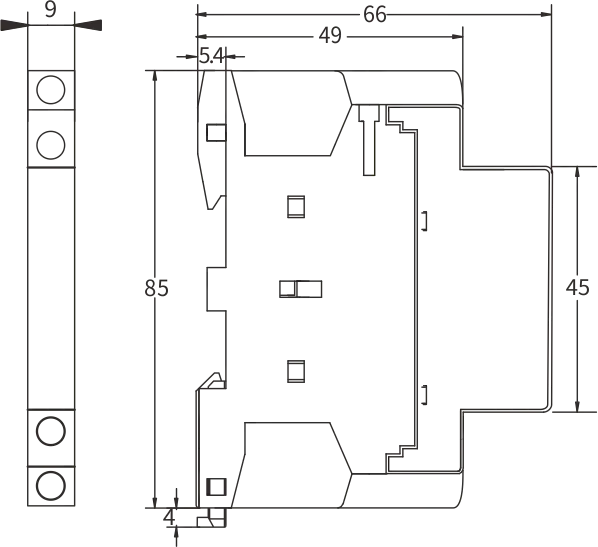

||||||
| Рейтинг (В) | Управляющее напряжение (В переменного тока) (50/60 Гц) | Потребление | Макс. мощность | |||
| АС-7а | АС-7б | Холдинг | Всплеск | |||
| 1П | 16А | 6А | 230 | 2.8ВА | 11.5ВА | 1.2 Вт |
| 20А | 7А | 230 | 2.8ВА | 11.5ВА | 1.2 Вт | |
| 25А | 9А | 230 | 2.8ВА | 11.5ВА | 1.2 Вт | |
| 2П | 16А | 6А | 230 | 2.8ВА | 11.5ВА | 1.2 Вт |
| 20А | 7А | 230 | 2.8ВА | 11.5ВА | 1.2 Вт | |
| 25А | 9А | 240 | 3.0ВА | 11.5ВА | 1.3 Вт | |
| 230 | 2.8ВА | 11.5ВА | 1.2 Вт | |||
| 32А | 12А | 230 | 4.1ВА | 31ВА | 1,6 Вт | |
| 40А | 18А | 230 | 4.1ВА | 31ВА | 1,6 Вт | |
| 63А | 25А | 230 | 4.1ВА | 31ВА | 1,6 Вт | |
| 100А | - | 230 | 4.1ВА | 31ВА | 2.1 Вт | |
| 3П | 16А | 6А | 230 | 4.1ВА | 31ВА | 1,6 Вт |
| 20А | 7А | 230 | 4.1ВА | 31ВА | 1,6 Вт | |
| 25А | 9А | 230 | 4.1ВА | 31ВА | 1,6 Вт | |
| 32А | 12А | 230 | 7ВА | 48ВА | 2.1 Вт | |
| 40А | 18А | 230 | 7ВА | 48ВА | 2.1 Вт | |
| 63А | 25А | 230 | 7ВА | 48ВА | 2.1 Вт | |
| 4П | 16А | 6А | 230 | 4.1ВА | 31ВА | 1,6 Вт |
| 20А | 7А | 230 | 4.1ВА | 31ВА | 1,6 Вт | |
| 25А | 9А | 240 | 4.8ВА | 33ВА | 1,6 Вт | |
| 230 | 4.1ВА | 31ВА | 1,6 Вт | |||
| 32А | 12А | 230 | 7ВА | 48ВА | 2.1 Вт | |
| 40А | 18А | 230 | 7ВА | 48ВА | 2.1 Вт | |
| 63А | 25А | 230 | 7ВА | 48ВА | 2.1 Вт | |
| 100А | - | 230 | 13ВА | 106ВА | 4.2 Вт | |
| Габаритные и установочные размеры (мм) |
 |
| ЭКМФ-16/20/25А |
 |
| ЭКМФ-32/40/63А |
 |
|
ЭКМФ-80/100/125А
|
 |
| EACT-ы |
| EKMF автоматический список типов ссылок | |||||
| Количество поляков | Режим | Рейтинг (В) | Номинальное напряжение Ue (В переменного тока) (50 Гц) | Схема цепи | |
|
AC-7a
|
AC-7b
|
||||
| 1P |
EKMF-1610
|
16A
|
6A |
24
110
230
|
 |
|
EKMF-2010
|
20A | 7A | |||
|
EKMF-2510
|
25A | 9A | |||
|
EKMF-1601
|
16A | 6A |  |
||
|
EKMF-2001
|
20A | 7A | |||
| EKMF-2501 | 25A | 9A | |||
|
EKMF-3210
|
32A | 12A |  |
||
|
EKMF-4010
|
40A | 18A | |||
|
EKMF-6310
|
63A | 25A | |||
|
EKMF-3201
|
32A | 12A |  |
||
|
EKMF-4001
|
40A | 18A | |||
|
EKMF-6301
|
63A | 25A | |||
| 2P |
EKMF-1620
|
16A | 6A |
24
110
230
|
 |
|
EKMF-2020
|
20A | 7A | |||
|
EKMF-2520
|
25A | 9A | |||
|
EKMF-1611
|
16A | 6A |  |
||
|
EKMF-2011
|
20A | 7A | |||
|
EKMF-2511
|
25A | 9A | |||
|
EKMF-1602
|
16A | 6A |  |
||
|
EKMF-2002
|
20A | 7A | |||
|
EKMF-2502
|
25A | 9A | |||
|
EKMF-3220
|
32A
|
12A |  |
||
|
EKMF-4020
|
40A | 18A | |||
|
EKMF-6320
|
63A | 25A | |||
|
EKMF-3211
|
32A | 12A |  |
||
|
EKMF-4011
|
40A | 18A | |||
|
EKMF-6311
|
63A | 25A | |||
|
EKMF-3202
|
32A | 12A |  |
||
|
EKMF-4002
|
40A | 18A | |||
|
EKMF-6302
|
63A | 25A | |||
|
EKMF-8020
|
80A | 32A |  |
||
|
EKMF-10020
|
100A | 40A | |||
|
EKMF-12520
|
125A | 50A | |||
|
EKMF-8011
|
80A | 32A |  |
||
|
EKMF-10011
|
100A | 40A | |||
|
EKMF-12511
|
125A | 50A | |||
|
EKMF-8002
|
80A | 32A |  |
||
|
EKMF-10002
|
100A | 40A | |||
|
EKMF-12502
|
125A | 50A | |||
| 3P |
EKMF-1630
|
16A | 6A |
24
110
230
380
|
 |
|
EKMF-2030
|
20A | 7A | |||
|
EKMF-2530
|
25A | 9A | |||
|
EKMF-1603
|
16A | 6A |  |
||
|
EKMF-2003
|
20A | 7A | |||
|
EKMF-2503
|
25A | 9A | |||
|
EKMF-3230
|
32A | 12A |  |
||
|
EKMF-4030
|
40A | 18A | |||
|
EKMF-6330
|
63A | 25A | |||
|
EKMF-3203
|
32A | 12A |  |
||
|
EKMF-4003
|
40A | 18A | |||
|
EKMF-6303
|
63A | 25A | |||
4P |
EKMF-1640
|
16A | 6A |
24
110
230
380
|
 |
|
EKMF-2040
|
20A | 7A | |||
|
EKMF-2540
|
25A | 9A | |||
|
EKMF-1604
|
16A | 6A |  |
||
|
EKMF-2004
|
20A | 7A | |||
|
EKMF-2504
|
25A | 9A | |||
|
EKMF-1622
|
16A | 6A |  |
||
|
EKMF-2022
|
20A | 7A | |||
|
EKMF-2522
|
25A | 9A | |||
|
EKMF-1631
|
16A | 6A |  |
||
|
EKMF-2031
|
20A | 7A | |||
|
EKMF-2531
|
25A | 9A | |||
|
EKMF-3240
|
32A | 12A |  |
||
|
EKMF-4040
|
40A | 18A | |||
|
EKMF-6340
|
63A | 25A | |||
|
EKMF-3204
|
32A | 12A |  |
||
|
EKMF-4004
|
40A | 18A | |||
|
EKMF-6304
|
63A | 25A | |||
|
EKMF-3222
|
32A | 12A |  |
||
|
EKMF-4022
|
40A | 18A | |||
|
EKMF-6322
|
63A | 25A | |||
|
EKMF-3231
|
32A | 12A |  |
||
|
EKMF-4031
|
40A | 18A | |||
|
EKMF-6331
|
63A | 25A | |||
|
EKMF-8040
|
80A | 32A |  |
||
|
EKMF-10040
|
100A | 40A | |||
|
EKMF-12540
|
125A | 50A | |||
|
EKMF-8004
|
80A | 32A |  |
||
|
EKMF-10004
|
100A | 40A | |||
|
EKMF-12504
|
125A | 50A | |||
|
EKMF-8022
|
80A | 32A |  |
||
|
EKMF-10022
|
100A | 40A | |||
|
EKMF-12522
|
125A | 50A | |||
|
EKMF-8031
|
80A | 32A |  |
||
|
EKMF-10031
|
100A | 40A | |||
|
