Контроллер заряда электромобиля с протоколом EKEPC3 OCPP
Запросить
● Стандарт: МЭК 62752, МЭК 62955, МЭК 62423
● Напряжение питания: 4,8~5,2 В постоянного тока
● Тип защиты от утечки: Тип A+ 6 мА постоянного тока
● Температура окружающего воздуха: -40℃~+85℃
● Метод подключения: штыревая планка 5-контактная.
● Высокий и низкий уровень выходного сигнала

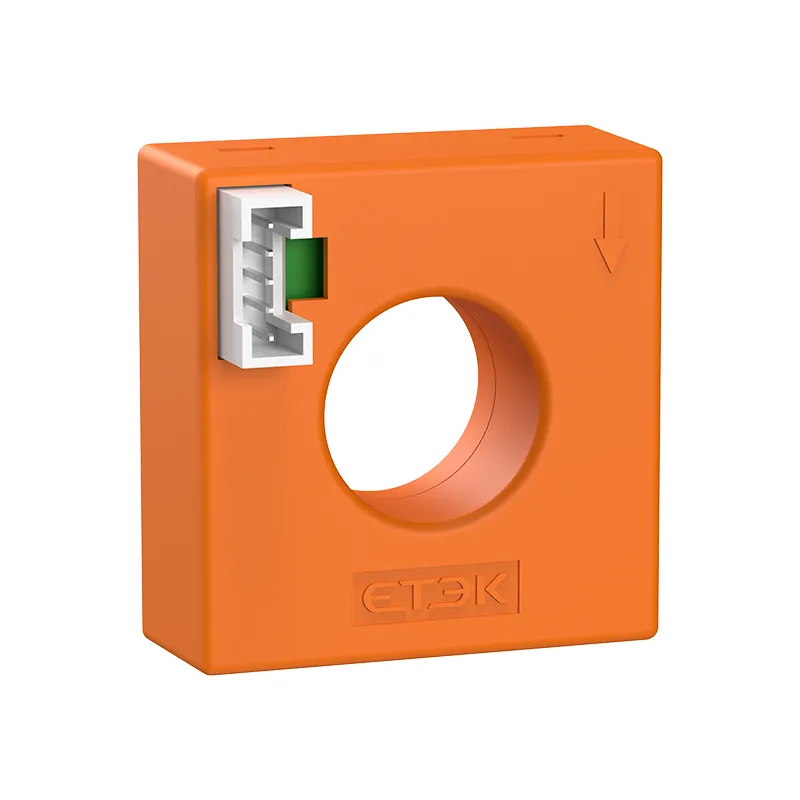

EKRCMU-1 — это датчик остаточного тока с высокоинтегрированной модульной конструкцией, сочетающий в себе функциональность УЗО типа А с обнаружением утечки постоянного тока 6 мА, специально разработанный для обнаружения утечки зарядного устройства, соответствующий стандарту IEC 62955.
Его основная функция заключается в быстром реагировании, когда зарядный блок обнаруживает остаточный ток во время работы, эффективно предотвращая потенциальные угрозы безопасности, вызванные утечкой, включая, помимо прочего, пожар или поражение электрическим током, тем самым обеспечивая безопасность и стабильность всего процесса зарядки, и широко используется в зарядных блоках, соответствующих режиму зарядки 3.
Двойная защита: объединяет в одном устройстве функциональность УЗО типа А с функцией обнаружения утечки постоянного тока 6 мА.
Соответствие стандарту IEC 62955: соответствует требованиям IEC 62955, международного стандарта для RCMU на станциях зарядки электромобилей.
Улучшенная защита постоянного тока: обнаруживает утечки постоянного тока величиной до 6 мА, что имеет решающее значение для безопасности зарядки современных электромобилей.
Типы подключения: Подходит как для трехфазного, так и для однофазного подключения.
Быстрое время отклика: время прерывания согласно IEC62752: 5.3.11 Таблица 2 и 3
Самоконтроль: функция непрерывного самотестирования обеспечивает надежную работу.
Компактная конструкция: компактная конструкция для легкой интеграции в зарядные станции электромобилей.
RCMU типа A и 6 мА постоянного тока необходим для:
Зарядные станции переменного тока режима 2 или режима 3
Комбинированные точки зарядки переменного/постоянного тока
Зарядные устройства для электромобилей дома и на работе
Общественная инфраструктура зарядки
| Рабочее напряжение | 4,8~5,2 В постоянного тока |
| Рабочий ток | 10 мА (тип.) |
| Потребляемая мощность | ≤ 110 мВт |
| Вход/выход напряжения, низкий уровень | 0 ~ 0,6 В постоянного тока |
| Вход/выход напряжения, высокий уровень | 4,2 ~ 5 В постоянного тока |
| Тип защиты от протечек | Тип A + 6 мА постоянного тока |
| Область применения | Макс. адаптируемость к однофазному или трехфазному напряжению 22 кВт |
| Метод подключения | Штыревая планка 5-конт. |
| Температура окружающего воздуха | -40℃~+85℃ |
| Температура хранения | -40°С~+105°С |
| Влажность | ≤ 95% |
| Параметр | Символ | Состояние | Мин. | Тип. | Макс. | Замечание |
| Номинальный первичный ток (А) | Я П | / | / | 32 | 40 | |
| Диапазон измерения (пиковое значение) (мА) | I ∆N,макс | / | -300 | - | 300 | Отрицательный знак указывает направление тока. |
| Диапазон измерения частоты (кГц) | ф ЧБ | / | округ Колумбия | - | 1 | |
| Номинальный остаточный рабочий ток 1(мА) постоянного тока | Я ∆N1 | / | 3.0 | 4.8 | 6 | |
| Номинальный остаточный рабочий ток 2 (мА) ср.кв. | Я ∆N2 | / | 15 | 22 | 30 | Гц=50 |
| Время отклика (мс) | Тр | Переменный ток: In=1*I ∆N2 | / | 150 | 300 | Время прерывания согласно IEC62752: 5.3.11 Таблица 2 и 3 |
| Переменный ток: In=2*I ∆N2 | / | 90 | 150 | |||
| Переменный ток: In=5*I ∆N2 | / | 25 | 40 | |||
| Постоянный ток: In=1*I ∆N1 | / | 300 | 10000 | |||
| Постоянный ток: In=10*I ∆N1 | / | 90 | 300 | |||
| Постоянный ток: In=50*I ∆N1 | / | 25 | 40 |
