Вспомогательные контакты EKM1-OF, вспомогательный контакт сигнализации EKM1-FB для автоматического выключателя EKM1
Запросить
Вспомогательный контакт: связан с механизмом ВКЛ, ВЫКЛ главной цепи выключателя, в основном используется для индикации состояния ВКЛ, ВЫКЛ выключателя. Для подключения к цепи управления выключателя, через ВКЛ и ВЫКЛ выключателя, вспомогательный контакт может взять на себя управление или блокировку соответствующего электрического устройства.

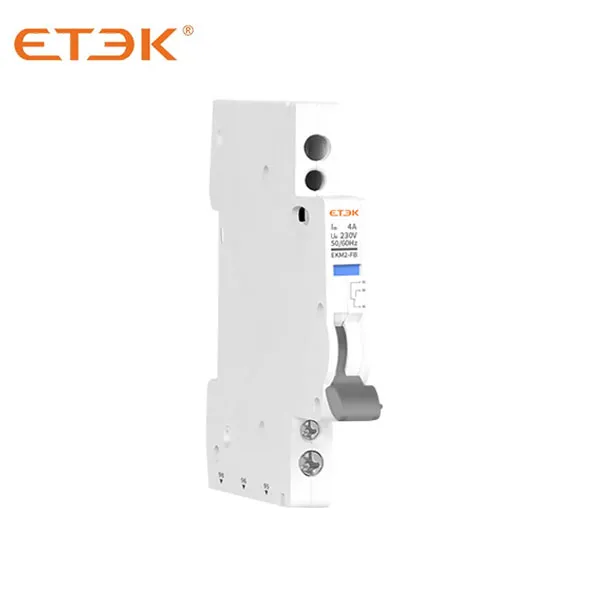

Вспомогательный аксессуар Alarm Auxiliary указывает на срабатывание миниатюрного автоматического выключателя или дополнительного защитного устройства. Срабатывание может быть результатом перегрузки, короткого замыкания, работы аксессуара Shunt-trip или модуля пониженного/повышенного напряжения.
Электрические характеристики | ||
Номинальное значение | ООН(В) | В (А) |
415 В переменного тока 50/60 Гц | 3 | |
240 В переменного тока 50/60 Гц | 6 | |
DC130 | 1 | |
| DC48 | 2 | |
| DC24 | 6 | |
Конфигурации | ЭКМ2-ОФ 1НО+1НЗ | |
EKM2-FB 1НО+1НЗ | ||
Номинальное импульсное выдерживаемое напряжение (1,2/50)Uimp | 4000 В | |
Напряжение испытания диэлектрика при инд. частоте в течение 1 мин | 2кВ | |
Напряжение изоляции | 500В | |
Степень загрязнения | 2 | |
Механические характеристики | ||
| Электрическая жизнь | 6050 циклов | |
| Механическая жизнь | 10 000 циклов | |
| Степень защиты | IP20 | |
| Температура окружающей среды (дневная средняя ≤35℃) | -5℃~+40℃ | |
| Температура хранения | -25℃~+70℃ | |
Установка | ||
| Тип клеммного соединения | Кабель | |
| Размер клеммы верхний/нижний для кабеля | 2,5 мм²18-14AWG | |
| Момент затяжки | 0,8 Нм 7 дюймов-фунтов | |
