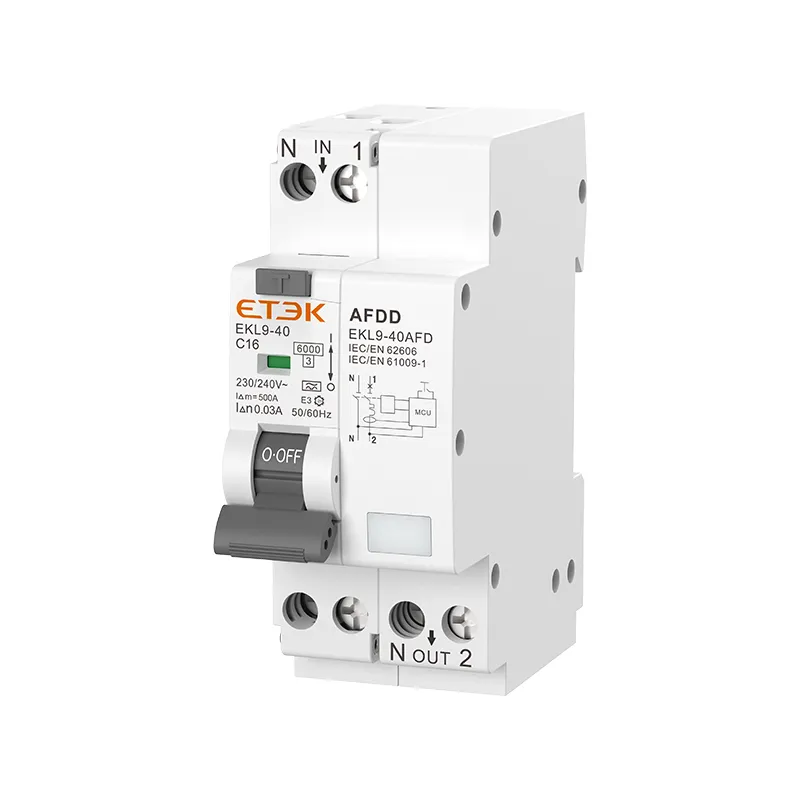

EKL9-40AFD Двухмодульный АВДТ с устройствами обнаружения дуговых замыканий
Запросить
Шунтовой расцепитель - это расцепитель, используемый для возбуждения источника напряжения; его собственное напряжение может быть независимым от напряжения главной цепи. Таким образом, шунтовой расцепитель является вспомогательным устройством дистанционного управления отключением, может отключать цепь дистанционно, для связи с системой пожарной сигнализации. Может также дистанционно управлять отключением кнопкой аварийной остановки.
Автономный миниатюрный автоматический выключатель обеспечивает защиту только от перегрузки по току и короткого замыкания. При использовании модуля пониженного/повышенного напряжения он отключит миниатюрный автоматический выключатель или дополнительный предохранитель в случае, если приложенное напряжение на его клеммах катушки выходит за пределы указанного диапазона.
Короче говоря, расцепитель пониженного/повышенного напряжения полезен для защиты от провалов и скачков напряжения. Только после того, как питание восстанавливается до нормального уровня, можно включить выключатель. Этот аксессуар обеспечивает экономически эффективный и простой способ реализации этого решения.

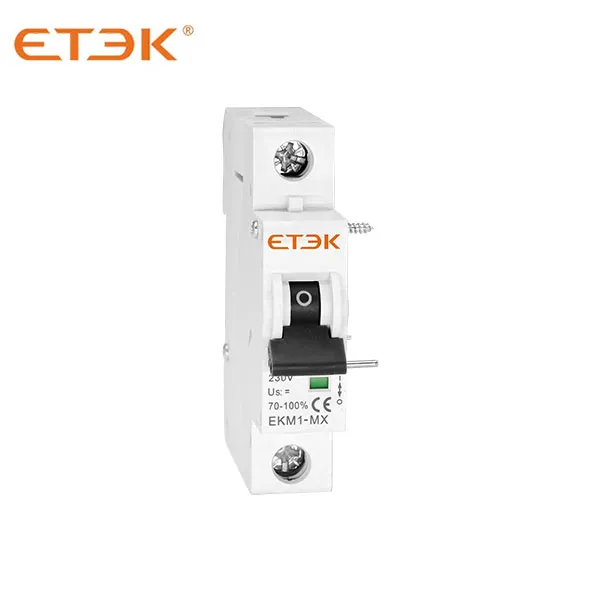

Электрические характеристики EKM1-MX | |
| Номинальное напряжение US(В) | AC230/400 50/60 Гц DC24 DC48 AC24 50/60 Гц |
| Номинальное импульсное выдерживаемое напряжение (1,2/50)Uimp | 4000 В |
| Номинальная включающая способность короткого замыкания | 20le, t=0,1с |
| Напряжение испытания диэлектрика при инд. частоте в течение 1 мин. | 2кВ |
| Напряжение изоляции Ui | 500В |
| Степень загрязнения | 2 |

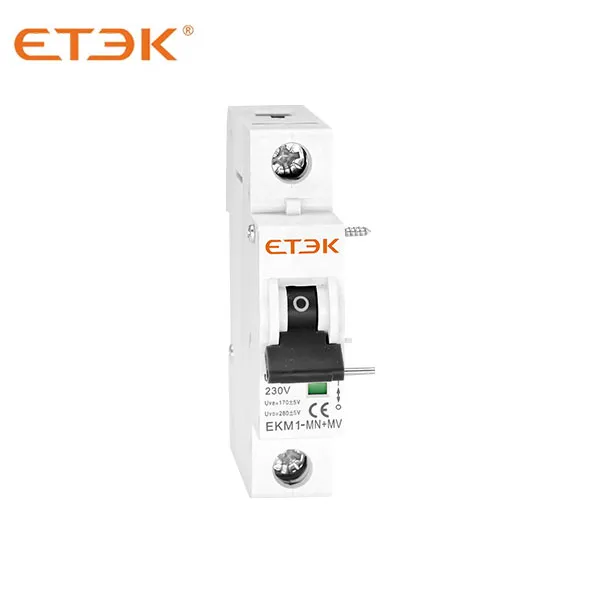

Электрические характеристики EKM1-MV+MN | |
| Номинальное напряжение (Ue) | AC230V |
| Номинальное напряжение изоляции (Ui) | 500В |
| Диапазон срабатывания защиты от перенапряжения | 280В±5% |
| Диапазон срабатывания защиты от пониженного напряжения | 170В±5% |
| Устанавливается с правой стороны автоматического выключателя, активирует комбинированное устройство для отключения в случае пониженного или повышенного напряжения, эффективно предотвращая срабатывание устройства в условиях ненормального напряжения питания. | |
Механические характеристики | |
| Электрическая жизнь | 4000 циклов |
| Механическая жизнь | 4000 циклов |
| Степень защиты | IP20 |
| Температура окружающей среды (дневная средняя ≤35℃) | -5℃~+40℃ |
| Температура хранения | -25℃~+70℃ |

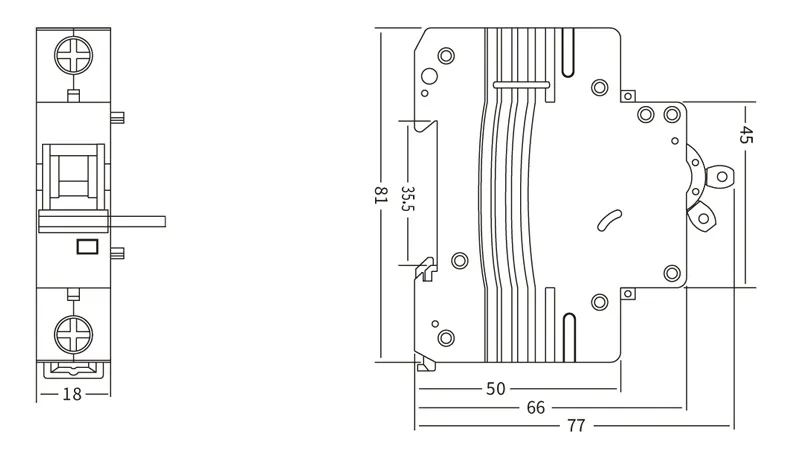

Установка | |
| Тип клеммного соединения | Кабель |
| Размер клеммы верхний/нижний для кабеля | 2,5 мм2 18-13AWG |
| Момент затяжки | 0,8 Нм 7 дюймов-фунтов |
