EKD1-125 Изолирующий выключатель
Запросить
● Стандарт: IEC60898-1, IEC60947-2
● Тип отключения: Термомагнитный
● Защита: от перегрузки по току и короткого замыкания
● Номинальный ток: 63~125А
● Номинальное напряжение: 230/400 В~240/415 В
● Количество полюсов: 1P,2P,3P,4P,1P+N,3P+N
● Номинальная отключающая способность при коротком замыкании: 10кА, 15кА
● Кривая отключения: C, D
● Температура окружающего воздуха: -25...+40 ºC
● Подключение: сверху и снизу
● Сертификаты: CE, CB

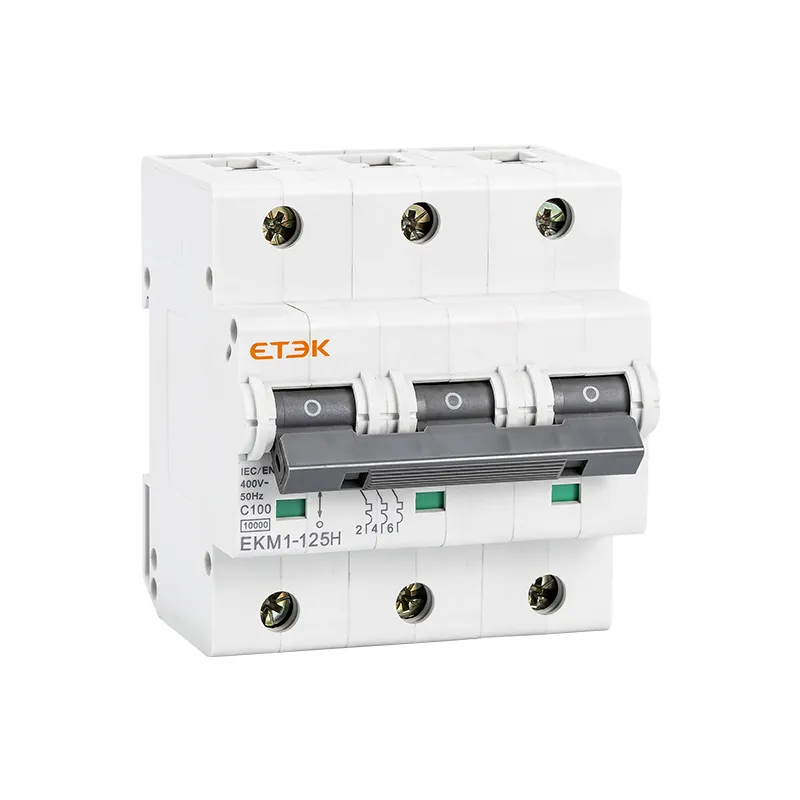

Автоматический выключатель EKM1-125H имеет характеристики усовершенствованной конструкции, надежной работы, высокой отключающей способности (10 кА, 15 кА) и красивого внешнего вида. Он в основном используется для переменного тока 50 Гц или 60 Гц, номинального напряжения 400 В или ниже и номинального рабочего тока 125 А или ниже. Он используется для защиты от перегрузки и короткого замыкания освещения, распределительных линий, оборудования в офисных зданиях, жилых зданиях и т. д. Он также может использоваться для нечастых операций включения-выключения и преобразования линий.
| Стандарт | МЭК/EN60898-1 | МЭК/EN60947-2 |
| Защита | Перегрузка по току и короткое замыкание | |
| Тип поездки | Термомагнитный | |
| Номинальный ток In | 63,80,100,125А | |
| Поляки | 1П,1П+Н,2П,3П,3П+Н,4П | |
| Номинальное напряжение Ue | 240/415В | |
| Напряжение изоляции Ui | 500В | |
| Номинальная частота | 50/60Гц | |
| Номинальная отключающая способность | 10,000А | 15,000А |
| Класс ограничения энергии | 3 | |
| Номинальное импульсное выдерживаемое напряжение (1,2/50) Uimp | 4000 В | |
| Напряжение испытания диэлектрика при инд. частоте в течение 1 мин | 2кВ | |
| Характеристика термического срабатывания | (1,13-1,45) х В | (1,05-1,3) х В |
| Характеристика термомагнитного расцепителя | C: (5-10) x Дюйм, D:(10-20) x Дюйм | (8-12) х Дюйм |
| Электрическая жизнь | 4000 циклов | |
| Механическая жизнь | 10 000 циклов | |
| Индикатор положения контакта | Да | |
| Степень защиты | IP20 | |
| Температура окружающей среды (дневная средняя ≤35℃) | -5℃~+40℃, макс. влажность 95% | |
| Тип клеммного соединения | Кабель/штыревая шина | |
| Тип клеммного соединения | 50мм 2 | |
| Макс. момент затяжки | 3,5 Нм | |
| Монтаж | Монтаж на 35-мм DIN-рейку | |
| Связь | Сверху и снизу | |
| Автоматический выключатель ЭКМ1-125 10КА | |||
| Поляки | Номинальный ток (А) | Кривая С | Кривая D |
| 1P | 63A | EKM1-125-1C63 | EKM1-125-1D63 |
| 80A | EKM1-125-1C80 | EKM1-125-1D80 | |
| 100A | EKM1-125-1C100 | EKM1-125-1D100 | |
| 125A | EKM1-125-1C125 | EKM1-125-1D125 | |
| 2P | 63A | EKM1-125-2C63 | EKM1-125-2D63 |
| 80A | EKM1-125-2C80 | EKM1-125-2D80 | |
| 100A | EKM1-125-2C100 | EKM1-125-2D100 | |
| 125A | EKM1-125-2C125 | EKM1-125-2D125 | |
| 3P | 63A | EKM1-125-3C63 | EKM1-125-3D63 |
| 80A | EKM1-125-3C80 | EKM1-125-3D80 | |
| 100A | EKM1-125-3C100 | EKM1-125-3D100 | |
| 125A | EKM1-125-3C125 | EKM1-125-3D125 | |
| 4P | 63A | EKM1-125-4C63 | EKM1-125-4D63 |
| 80A | EKM1-125-4C80 | EKM1-125-4D80 | |
| 100A | EKM1-125-4C100 | EKM1-125-4D100 | |
| 125A | EKM1-125-4C125 | EKM1-125-4D125 | |
