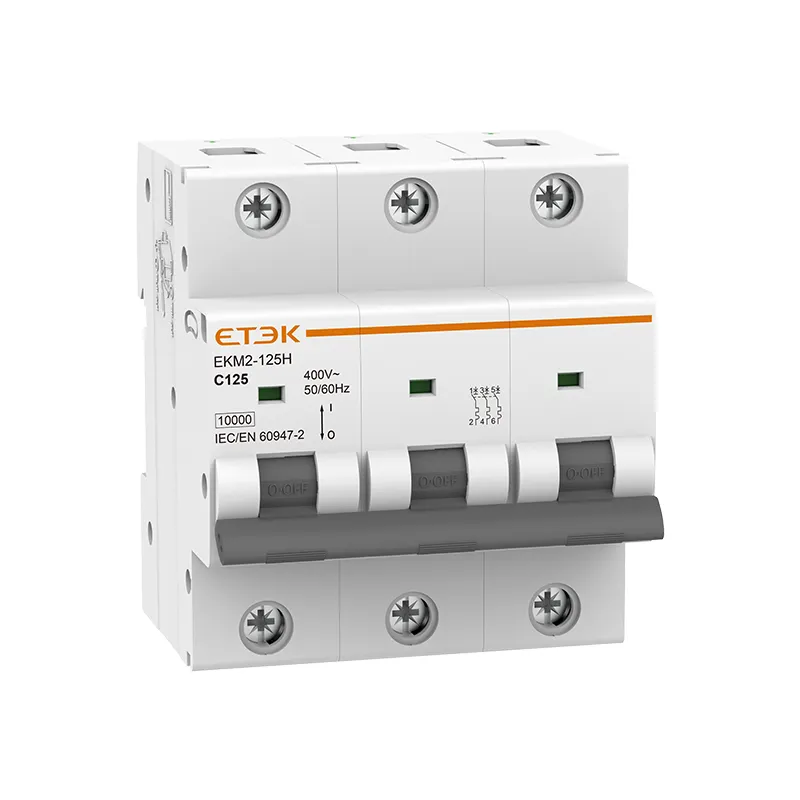

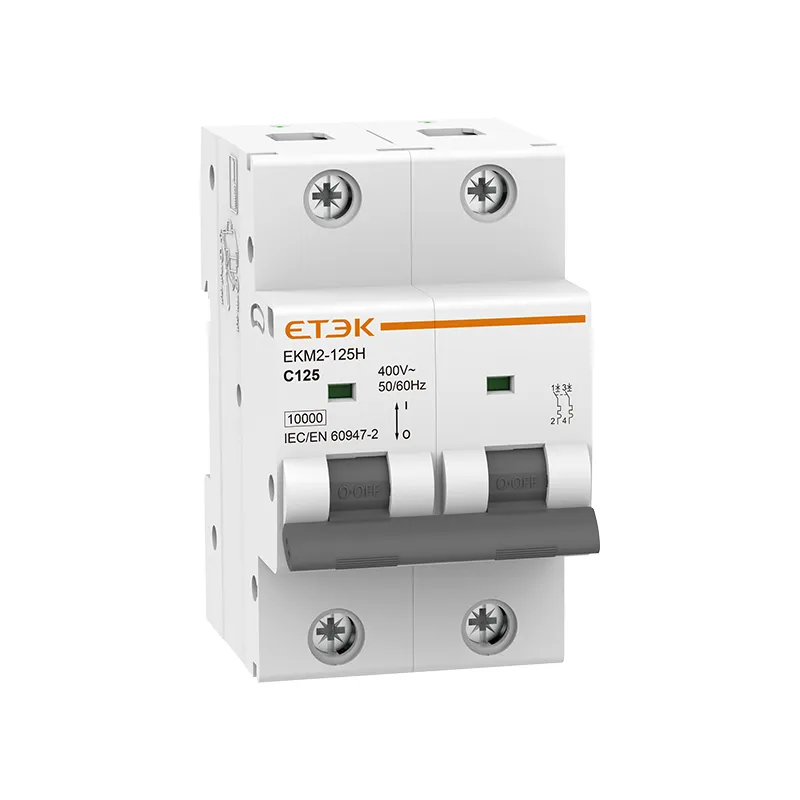

EKM2-63X MCB 4.5kA Миниатюрный автоматический выключатель
Запросить
● Стандарт: IEC60898-1, IEC60947-2
● Тип отключения: Термомагнитный
● Номинальный ток: 63~125А
● Номинальное напряжение: 230/400 В~240/415 В
● Количество полюсов: 1P,2P,3P,4P,1P+N,3P+N
● Номинальная отключающая способность при коротком замыкании: 6кА, 10кА
● Кривая отключения: C, D
● Температура окружающего воздуха: -25...+40 ºC
● Подключение: сверху и снизу
● Сертификаты: CB, CE, UKCA
Автоматический выключатель EKM2-125H Подходит для мест высоковольтной нагрузки, защиты и управления сильноточной нагрузкой, защиты распределительных линий от перегрузки или короткого замыкания, ручного управления и сегментации, а также аксессуаров для защиты от остаточного тока, без снижения номинальных характеристик. Он также используется в промышленности и крупномасштабном строительстве.
| Стандарт | МЭК/EN60898-1 | МЭК/EN60947-2 |
| Защита | Перегрузка по току и короткое замыкание | |
| Тип поездки | Термомагнитный | |
| Номинальный ток In | 63А,80,100,125А | |
| Поляки | 1П, 1П+Н, 2П, 3П,3П+Н, 4П | |
| Номинальное напряжение Ue | 240/415В~ | |
| Номинальная частота | 50/60Гц | |
| Номинальная отключающая способность | 6000А | 10,000А |
| Номинальное импульсное выдерживаемое напряжение (1,2/50) Uimp | 4000 В | |
| Напряжение испытания диэлектрика при инд. частоте в течение 1 мин | 2кВ | |
| Характеристика термического срабатывания | (1,13-1,45) х В |
(8-12) х Дюйм
|
| Характеристика магнитного расцепления | C:(5-10) x Дн, D:(10-20) x Дн | |
| Электрическая жизнь | 4000 циклов | |
| Механическая жизнь | 10 000 циклов | |
| Индикатор положения контакта | Да | |
| Степень защиты | IP20 | |
| Температура окружающей среды (дневная средняя ≤35℃) | -5℃~+40℃, макс. влажность 95% | |
| Тип клеммного соединения | Кабель/штыревая шина | |
| Макс. размер клеммы для кабеля | 50мм 2 | |
| Макс. момент затяжки | 3,5 Нм | |
| Установка | Монтаж на 35-мм DIN-рейку | |
| Связь | Сверху и снизу | |
| Автоматический выключатель EKM1-125H 10KA | ||
| Поляки | Номинальный ток (А) | Номер ссылки |
| 1P | 63A | EKM2-125H-163 |
| 80A | EKM2-125H-180 | |
| 100A | EKM2-125H-1100 | |
| 125A | EKM2-125H-1125 | |
| 2P | 63A | EKM2-125H-263 |
| 80A | EKM2-125H-280 | |
| 100A | EKM2-125H-2100 | |
| 125A | EKM2-125H-2125 | |
| 3P | 63A | EKM2-125H-363 |
| 80A | EKM2-125H-380 | |
| 100A | EKM2-125H-3100 | |
| 125A | EKM2-125H-3125 | |
| 4P | 63A | EKM2-125H-463 |
| 80A | EKM2-125H-480 | |
| 100A | EKM2-125H-4100 | |
| 125A | EKM2-125H-4125 | |
