EKM3-63S MCB 4.5kA Миниатюрный автоматический выключатель
Запросить
● Стандарт: IEC60898-1
● Тип отключения: Термомагнитный
● Номинальный ток: 1~63А
● Номинальное напряжение: 230/400 В~240/415 В
● Количество полюсов: 1P,2P,3P,4P,1P+N,3P+N
● Номинальная отключающая способность при коротком замыкании: 10 кА
● Кривая отключения: B, C, D
● Температура окружающего воздуха: -25...+40 ºC
● Подключение: сверху и снизу
● Сертификаты: CE, CB

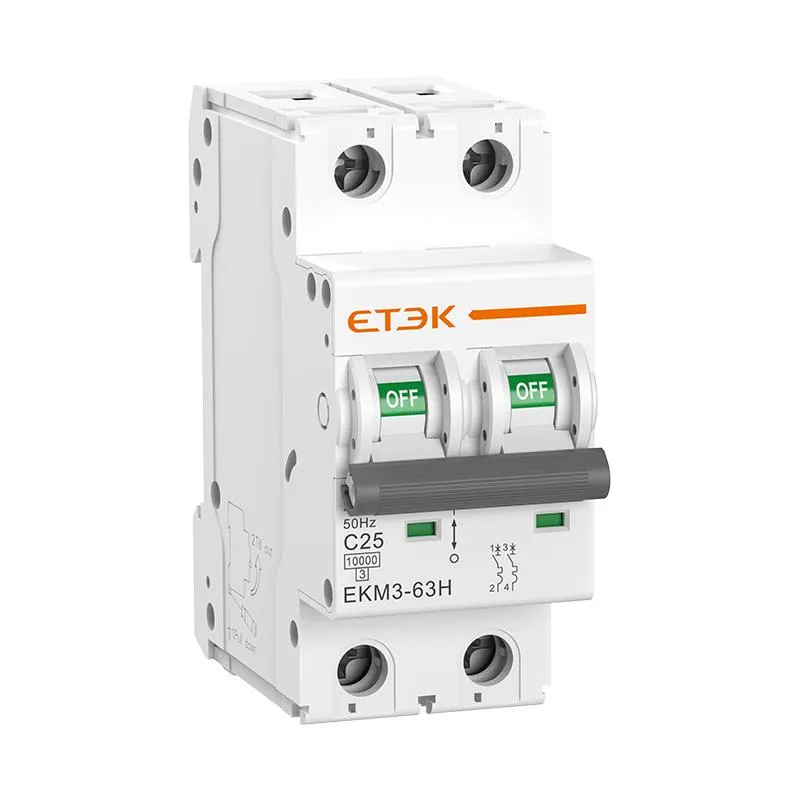

EKM3-63H — это наш новейший миниатюрный автоматический выключатель серии S3 10kA. Он в основном используется для переменного тока 50 Гц или 60 Гц, номинального напряжения 400 В или ниже и номинального рабочего тока 63 А или ниже. Он используется для защиты от перегрузки и короткого замыкания освещения, распределительных линий, оборудования в офисных зданиях, жилых домах и т. д.
| Стандарт | МЭК/EN60898-1 |
| Защита | Перегрузка по току и короткое замыкание |
| Тип поездки | Термомагнитный |
| Поляки | 1П, 1П+Н, 2П, 3П, 3П+Н,4П |
| Номинальный ток In | 1,2,3,4,5,6,10,16,20,25,32,40,50,63А |
| Номинальное напряжение Ue | 240/415В |
| Номинальная частота | 50/60Гц |
| Номинальная отключающая способность | 10,000А |
| Класс ограничения энергии | 3 |
| Номинальное импульсное выдерживаемое напряжение (1,2/50) Uimp | 4000 В |
| Напряжение испытания диэлектрика при инд. частоте в течение 1 мин | 2кВ |
| Характеристика термического срабатывания | (1,13-1,45) х В |
| Характеристика магнитного расцепления | B:(3-5) x In, C:(5-10) x In, D:(10-20) x In |
| Электрическая жизнь | 4000 циклов |
| Механическая жизнь | 10 000 циклов |
| Индикатор положения контакта | Да |
| Степень защиты | IP20 |
| Температура окружающей среды (дневная средняя ≤35℃) | -5℃~+40℃, макс. влажность 95% |
| Тип клеммного соединения | Кабель/штыревая шина |
| Макс. размер клеммы для кабеля | 25мм 2 |
| Макс. момент затяжки | 2.5Нм |
| Монтаж | Монтаж на DIN-рейку 35 мм |
| Связь | Сверху и снизу |
| Модель | Номинальный ток | Поляки | Кривая поездки | Код |
| EKM3-63H-1B01 | 1A | 1P | B | 117653 |
| EKM3-63H-1B02 | 2A | 1P | B | 117654 |
| EKM3-63H-1B03 | 3A | 1P | B | 117655 |
| EKM3-63H-1B04 | 4A | 1P | B | 117656 |
| EKM3-63H-1B05 | 5A | 1P | B | 117657 |
| EKM3-63H-1B06 | 6A | 1P | B | 117658 |
| EKM3-63H-1B10 | 10A | 1P | B | 117660 |
| EKM3-63H-1B16 | 16A | 1P | B | 117662 |
| EKM3-63H-1B20 | 20A | 1P | B | 117663 |
| EKM3-63H-1B25 | 25A | 1P | B | 117664 |
| EKM3-63H-1B32 | 32A | 1P | B | 117665 |
| EKM3-63H-1B40 | 40A | 1P | B | 117666 |
| EKM3-63H-1B50 | 50A | 1P | B | 117667 |
| EKM3-63H-1B63 | 63A | 1P | B | 117668 |
| EKM3-63H-2B01 | 1A | 2P | B | 117669 |
| EKM3-63H-2B02 | 2A | 2P | B | 117670 |
| EKM3-63H-2B03 | 3A | 2P | B | 117671 |
| EKM3-63H-2B04 | 4A | 2P | B | 117672 |
| EKM3-63H-2B05 | 5A | 2P | B | 117673 |
| EKM3-63H-2B06 | 6A | 2P | B | 117674 |
| EKM3-63H-2B10 | 10A | 2P | B | 117676 |
| EKM3-63H-2B16 | 16A | 2P | B | 117678 |
| EKM3-63H-2B20 | 20A | 2P | B | 117679 |
| EKM3-63H-2B25 | 25A | 2P | B | 117680 |
| EKM3-63H-2B32 | 32A | 2P | B | 117681 |
| EKM3-63H-2B40 | 40A | 2P | B | 117682 |
| EKM3-63H-2B50 | 50A | 2P | B | 117683 |
| EKM3-63H-2B63 | 63A | 2P | B | 117684 |
| EKM3-63H-3B01 | 1A | 3P | B | 117685 |
| EKM3-63H-3B02 | 2A | 3P | B | 117686 |
| EKM3-63H-3B03 | 3A | 3P | B | 117687 |
| EKM3-63H-3B04 | 4A | 3P | B | 117688 |
| EKM3-63H-3B05 | 5A | 3P | B | 117689 |
| EKM3-63H-3B06 | 6A | 3P | B | 117690 |
| EKM3-63H-3B10 | 10A | 3P | B | 117692 |
| EKM3-63H-3B16 | 16A | 3P | B | 117694 |
| EKM3-63H-3B20 | 20A | 3P | B | 117695 |
| EKM3-63H-3B25 | 25A | 3P | B | 117696 |
| EKM3-63H-3B32 | 32A | 3P | B | 117697 |
| EKM3-63H-3B40 | 40A | 3P | B | 117698 |
| EKM3-63H-3B50 | 50A | 3P | B | 117699 |
| EKM3-63H-3B63 | 63A | 3P | B | 117700 |
| EKM3-63H-4B01 | 1A | 4P | B | 117701 |
| EKM3-63H-4B02 | 2A | 4P | B | 117702 |
| EKM3-63H-4B03 | 3A | 4P | B | 117703 |
| EKM3-63H-4B04 | 4A | 4P | B | 117704 |
| EKM3-63H-4B05 | 5A | 4P | B | 117705 |
| EKM3-63H-4B06 | 6A | 4P | B | 117706 |
| EKM3-63H-4B10 | 10A | 4P | B | 117708 |
| EKM3-63H-4B16 | 16A | 4P | B | 117710 |
| EKM3-63H-4B20 | 20A | 4P | B | 117711 |
| EKM3-63H-4B25 | 25A | 4P | B | 117712 |
| EKM3-63H-4B32 | 32A | 4P | B | 117713 |
| EKM3-63H-4B40 | 40A | 4P | B | 117714 |
| EKM3-63H-4B50 | 50A | 4P | B | 117715 |
| EKM3-63H-4B63 | 63A | 4P | B | 117716 |
| EKM3-63H-1C01 | 1A | 1P | C | 117717 |
| EKM3-63H-1C02 | 2A | 1P | C | 117718 |
| EKM3-63H-1C03 | 3A | 1P | C | 117719 |
| EKM3-63H-1C04 | 4A | 1P | C | 117720 |
| EKM3-63H-1C05 | 5A | 1P | C | 117721 |
| EKM3-63H-1C06 | 6A | 1P | C | 117722 |
| EKM3-63H-1C10 | 10A | 1P | C | 117724 |
| EKM3-63H-1C16 | 16A | 1P | C | 117726 |
| EKM3-63H-1C20 | 20A | 1P | C | 117727 |
| EKM3-63H-1C25 | 25A | 1P | C | 117728 |
| EKM3-63H-1C32 | 32A | 1P | C | 117729 |
| EKM3-63H-1C40 | 40A | 1P | C | 117730 |
| EKM3-63H-1C50 | 50A | 1P | C | 117731 |
| EKM3-63H-1C63 | 63A | 1P | C | 117732 |
| EKM3-63H-2C01 | 1A | 2P | C | 117733 |
| EKM3-63H-2C02 | 2A | 2P | C | 117734 |
| EKM3-63H-2C03 | 3A | 2P | C | 117735 |
| EKM3-63H-2C04 | 4A | 2P | C | 117736 |
| EKM3-63H-2C05 | 5A | 2P | C | 117737 |
| EKM3-63H-2C06 | 6A | 2P | C | 117738 |
| EKM3-63H-2C10 | 10A | 2P | C | 117740 |
| EKM3-63H-2C16 | 16A | 2P | C | 117742 |
| EKM3-63H-2C20 | 20A | 2P | C | 117743 |
| EKM3-63H-2C25 | 25A | 2P | C | 117744 |
| EKM3-63H-2C32 | 32A | 2P | C | 117745 |
| EKM3-63H-2C40 | 40A | 2P | C | 117746 |
| EKM3-63H-2C50 | 50A | 2P | C | 117747 |
| EKM3-63H-2C63 | 63A | 2P | C | 117748 |
| EKM3-63H-3C01 | 1A | 3P | C | 117749 |
| EKM3-63H-3C02 | 2A | 3P | C | 117750 |
| EKM3-63H-3C03 | 3A | 3P | C | 117751 |
| EKM3-63H-3C04 | 4A | 3P | C | 117752 |
| EKM3-63H-3C05 | 5A | 3P | C | 117753 |
| EKM3-63H-3C06 | 6A | 3P | C | 117754 |
| EKM3-63H-3C10 | 10A | 3P | C | 117756 |
| EKM3-63H-3C16 | 16A | 3P | C | 117758 |
| EKM3-63H-3C20 | 20A | 3P | C | 117759 |
| EKM3-63H-3C25 | 25A | 3P | C | 117760 |
| EKM3-63H-3C32 | 32A | 3P | C | 117761 |
| EKM3-63H-3C40 | 40A | 3P | C | 117762 |
| EKM3-63H-3C50 | 50A | 3P | C | 117763 |
| EKM3-63H-3C63 | 63A | 3P | C | 117764 |
| EKM3-63H-4C01 | 1A | 4P | C | 117765 |
| EKM3-63H-4C02 | 2A | 4P | C | 117766 |
| EKM3-63H-4C03 | 3A | 4P | C | 117767 |
| EKM3-63H-4C04 | 4A | 4P | C | 117768 |
| EKM3-63H-4C05 | 5A | 4P | C | 117769 |
| EKM3-63H-4C06 | 6A | 4P | C | 117770 |
| EKM3-63H-4C10 | 10A | 4P | C | 117772 |
| EKM3-63H-4C16 | 16A | 4P | C | 117774 |
| EKM3-63H-4C20 | 20A | 4P | C | 117775 |
| EKM3-63H-4C25 | 25A | 4P | C | 117776 |
| EKM3-63H-4C32 | 32A | 4P | C | 117777 |
| EKM3-63H-4C40 | 40A | 4P | C | 117778 |
| EKM3-63H-4C50 | 50A | 4P | C | 117779 |
| EKM3-63H-4C63 | 63A | 4P | C | 117780 |
| EKM3-63H-1D01 | 1A | 1P | D | 117781 |
| EKM3-63H-1D02 | 2A | 1P | D | 117782 |
| EKM3-63H-1D03 | 3A | 1P | D | 117783 |
| EKM3-63H-1D04 | 4A | 1P | D | 117784 |
| EKM3-63H-1D05 | 5A | 1P | D | 117785 |
| EKM3-63H-1D06 | 6A | 1P | D | 117786 |
| EKM3-63H-1D10 | 10A | 1P | D | 117788 |
| EKM3-63H-1D16 | 16A | 1P | D | 117790 |
| EKM3-63H-1D20 | 20A | 1P | D | 117791 |
| EKM3-63H-1D25 | 25A | 1P | D | 117792 |
| EKM3-63H-1D32 | 32A | 1P | D | 117793 |
| EKM3-63H-1D40 | 40A | 1P | D | 117794 |
| EKM3-63H-1D50 | 50A | 1P | D | 117795 |
| EKM3-63H-1D63 | 63A | 1P | D | 117796 |
| EKM3-63H-2D01 | 1A | 2P | D | 117797 |
| EKM3-63H-2D02 | 2A | 2P | D | 117798 |
| EKM3-63H-2D03 | 3A | 2P | D | 117799 |
| EKM3-63H-2D04 | 4A | 2P | D | 117800 |
| EKM3-63H-2D05 | 5A | 2P | D | 117801 |
| EKM3-63H-2D06 | 6A | 2P | D | 117802 |
| EKM3-63H-2D10 | 10A | 2P | D | 117804 |
| EKM3-63H-2D16 | 16A | 2P | D | 117806 |
| EKM3-63H-2D20 | 20A | 2P | D | 117807 |
| EKM3-63H-2D25 | 25A | 2P | D | 117808 |
| EKM3-63H-2D32 | 32A | 2P | D | 117809 |
| EKM3-63H-2D40 | 40A | 2P | D | 117810 |
| EKM3-63H-2D50 | 50A | 2P | D | 117811 |
| EKM3-63H-2D63 | 63A | 2P | D | 117812 |
| EKM3-63H-3D01 | 1A | 3P | D | 117813 |
| EKM3-63H-3D02 | 2A | 3P | D | 117814 |
| EKM3-63H-3D03 | 3A | 3P | D | 117815 |
| EKM3-63H-3D04 | 4A | 3P | D | 117816 |
| EKM3-63H-3D05 | 5A | 3P | D | 117817 |
| EKM3-63H-3D06 | 6A | 3P | D | 117818 |
| EKM3-63H-3D10 | 10A | 3P | D | 117820 |
| EKM3-63H-3D16 | 16A | 3P | D | 117822 |
| EKM3-63H-3D20 | 20A | 3P | D | 117823 |
| EKM3-63H-3D25 | 25A | 3P | D | 117824 |
| EKM3-63H-3D32 | 32A | 3P | D | 117825 |
| EKM3-63H-3D40 | 40A | 3P | D | 117826 |
| EKM3-63H-3D50 | 50A | 3P | D | 117827 |
| EKM3-63H-3D63 | 63A | 3P | D | 117828 |
| EKM3-63H-4D01 | 1A | 4P | D | 117829 |
| EKM3-63H-4D02 | 2A | 4P | D | 117830 |
| EKM3-63H-4D03 | 3A | 4P | D | 117831 |
| EKM3-63H-4D04 | 4A | 4P | D | 117832 |
| EKM3-63H-4D05 | 5A | 4P | D | 117833 |
| EKM3-63H-4D06 | 6A | 4P | D | 117834 |
| EKM3-63H-4D10 | 10A | 4P | D | 117836 |
| EKM3-63H-4D16 | 16A | 4P | D | 117838 |
| EKM3-63H-4D20 | 20A | 4P | D | 117839 |
| EKM3-63H-4D25 | 25A | 4P | D | 117840 |
| EKM3-63H-4D32 | 32A | 4P | D | 117841 |
| EKM3-63H-4D40 | 40A | 4P | D | 117842 |
| EKM3-63H-4D50 | 50A | 4P | D | 117843 |
| EKM3-63H-4D63 | 63A | 4P | D | 117844 |
