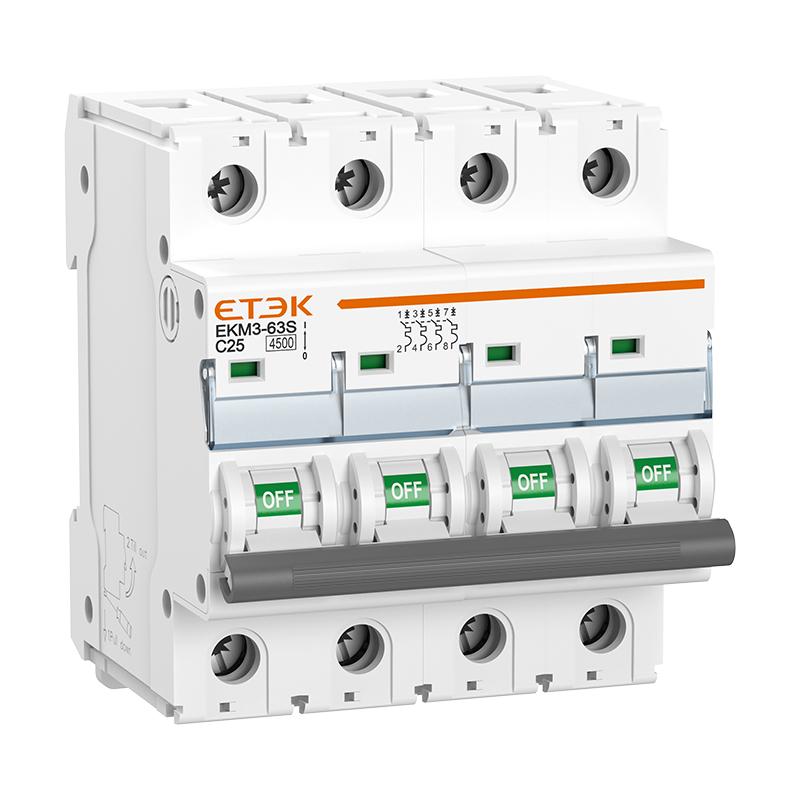

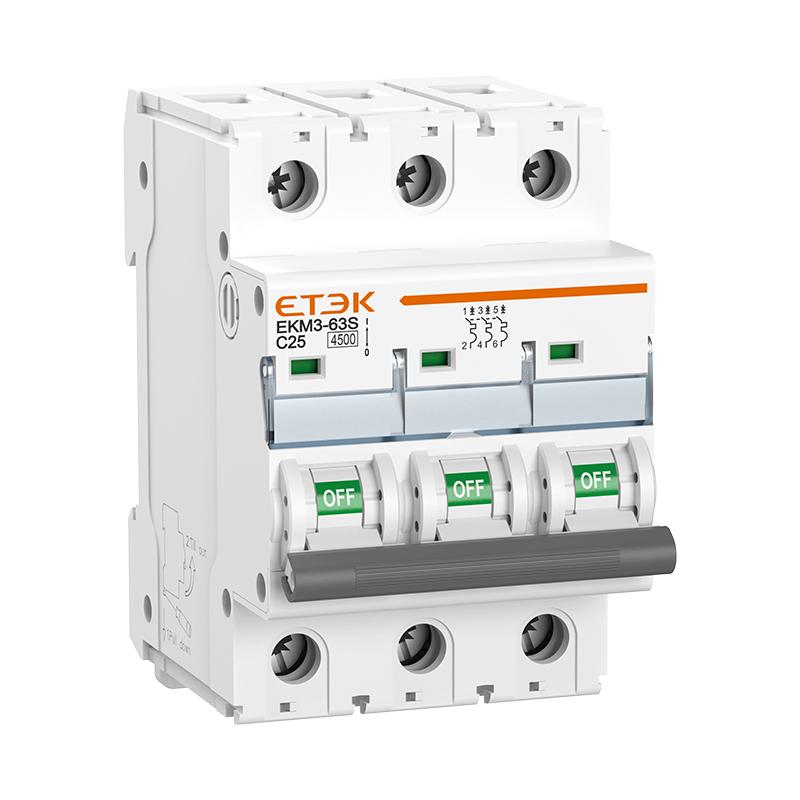

EKM3-63H MCB 10kA Миниатюрный автоматический выключатель
Запросить
● Стандарт: IEC60898-1
● Тип отключения: Термомагнитный
● Номинальный ток: 1~63А
● Номинальное напряжение: 230/400 В~240/415 В
● Количество полюсов: 1P,2P,3P,4P,1P+N,3P+N
● Номинальная отключающая способность при коротком замыкании: 4,5 кА
● Кривая отключения: B, C, D
● Температура окружающего воздуха: -25...+40 ºC
● Подключение: сверху и снизу
● Сертификаты: CE, CB
EKM3-63S — это наш новейший миниатюрный автоматический выключатель серии S3 4,5 кА. Он в основном используется для переменного тока частотой 50 Гц или 60 Гц, номинальным напряжением 400 В или ниже и номинальным рабочим током 63 А или ниже. Он используется для защиты от перегрузки и короткого замыкания освещения, распределительных линий, оборудования в офисных зданиях, жилых домах и т. д.
| Стандарт | МЭК/EN60898-1 |
| Защита | Перегрузка по току и короткое замыкание |
| Тип поездки | Термомагнитный |
| Номинальный ток In | 1,2,3,4,5,6,10,16,20,25,32,40,50,63А |
| Поляки | 1П, 1П+Н, 2П, 3П,3П+Н, 4П |
| Номинальное напряжение Ue | 240/415В~ |
| Номинальная частота | 50/60Гц |
| Номинальная отключающая способность | 4500А |
| Номинальное импульсное выдерживаемое напряжение (1,2/50) Uimp | 4000 В |
| Напряжение испытания диэлектрика при инд. частоте в течение 1 мин | 2кВ |
| Характеристика термического срабатывания | (1,13-1,45) х В |
| Характеристика магнитного расцепления | B:(3-5) x In, C:(5-10) x In, D:(10-20) x In |
| Электрическая жизнь | 4000 циклов |
| Механическая жизнь | 10 000 циклов |
| Индикатор положения контакта | Да |
| Степень защиты | IP20 |
| Температура окружающей среды (дневная средняя ≤35℃) | -5℃~+40℃, макс. влажность 95% |
| Тип клеммного соединения | Кабель/штыревая шина |
| Макс. размер клеммы для кабеля | 25мм 2 |
| Макс. момент затяжки | 2.5Нм |
| Установка | Монтаж на 35-мм DIN-рейку |
| Связь | Сверху и снизу |
| Модель | Номинальный ток | Поляки | Кривая поездки | Код |
| EKM3-63S-1B01 | 1A | 1P | B | 1201001 |
| EKM3-63S-1B02 | 2A | 1P | B | 1201002 |
| EKM3-63S-1B03 | 3A | 1P | B | 1201003 |
| EKM3-63S-1B04 | 4A | 1P | B | 1201004 |
| EKM3-63S-1B05 | 5A | 1P | B | 1201005 |
| EKM3-63S-1B06 | 6A | 1P | B | 1201006 |
| EKM3-63S-1B10 | 10A | 1P | B | 1201008 |
| EKM3-63S-1B16 | 16A | 1P | B | 1201010 |
| EKM3-63S-1B20 | 20A | 1P | B | 1201011 |
| EKM3-63S-1B25 | 25A | 1P | B | 1201012 |
| EKM3-63S-1B32 | 32A | 1P | B | 1201013 |
| EKM3-63S-1B40 | 40A | 1P | B | 1201014 |
| EKM3-63S-1B50 | 50A | 1P | B | 1201015 |
| EKM3-63S-1B63 | 63A | 1P | B | 1201016 |
| EKM3-63S-2B01 | 1A | 2P | B | 1201017 |
| EKM3-63S-2B02 | 2A | 2P | B | 1201018 |
| EKM3-63S-2B03 | 3A | 2P | B | 1201019 |
| EKM3-63S-2B04 | 4A | 2P | B | 1201020 |
| EKM3-63S-2B05 | 5A | 2P | B | 1201021 |
| EKM3-63S-2B06 | 6A | 2P | B | 1201022 |
| EKM3-63S-2B10 | 10A | 2P | B | 1201024 |
| EKM3-63S-2B16 | 16A | 2P | B | 1201026 |
| EKM3-63S-2B20 | 20A | 2P | B | 1201027 |
| EKM3-63S-2B25 | 25A | 2P | B | 1201028 |
| EKM3-63S-2B32 | 32A | 2P | B | 1201029 |
| EKM3-63S-2B40 | 40A | 2P | B | 1201030 |
| EKM3-63S-2B50 | 50A | 2P | B | 1201031 |
| EKM3-63S-2B63 | 63A | 2P | B | 1201032 |
| EKM3-63S-3B01 | 1A | 3P | B | 1201033 |
| EKM3-63S-3B02 | 2A | 3P | B | 1201034 |
| EKM3-63S-3B03 | 3A | 3P | B | 1201035 |
| EKM3-63S-3B04 | 4A | 3P | B | 1201036 |
| EKM3-63S-3B05 | 5A | 3P | B | 1201037 |
| EKM3-63S-3B06 | 6A | 3P | B | 1201038 |
| EKM3-63S-3B10 | 10A | 3P | B | 1201040 |
| EKM3-63S-3B16 | 16A | 3P | B | 1201042 |
| EKM3-63S-3B20 | 20A | 3P | B | 1201043 |
| EKM3-63S-3B25 | 25A | 3P | B | 1201044 |
| EKM3-63S-3B32 | 32A | 3P | B | 1201045 |
| EKM3-63S-3B40 | 40A | 3P | B | 1201046 |
| EKM3-63S-3B50 | 50A | 3P | B | 1201047 |
| EKM3-63S-3B63 | 63A | 3P | B | 1201048 |
| EKM3-63S-4B01 | 1A | 4P | B | 1201049 |
| EKM3-63S-4B02 | 2A | 4P | B | 1201050 |
| EKM3-63S-4B03 | 3A | 4P | B | 1201051 |
| EKM3-63S-4B04 | 4A | 4P | B | 1201052 |
| EKM3-63S-4B05 | 5A | 4P | B | 1201053 |
| EKM3-63S-4B06 | 6A | 4P | B | 1201054 |
| EKM3-63S-4B10 | 10A | 4P | B | 1201056 |
| EKM3-63S-4B16 | 16A | 4P | B | 1201058 |
| EKM3-63S-4B20 | 20A | 4P | B | 1201059 |
| EKM3-63S-4B25 | 25A | 4P | B | 1201060 |
| EKM3-63S-4B32 | 32A | 4P | B | 1201061 |
| EKM3-63S-4B40 | 40A | 4P | B | 1201062 |
| EKM3-63S-4B50 | 50A | 4P | B | 1201063 |
| EKM3-63S-4B63 | 63A | 4P | B | 1201064 |
| EKM3-63S-1C01 | 1A | 1P | C | 1201065 |
| EKM3-63S-1C02 | 2A | 1P | C | 1201066 |
| EKM3-63S-1C03 | 3A | 1P | C | 1201067 |
| EKM3-63S-1C04 | 4A | 1P | C | 1201068 |
| EKM3-63S-1C05 | 5A | 1P | C | 1201069 |
| EKM3-63S-1C06 | 6A | 1P | C | 1201070 |
| EKM3-63S-1C10 | 10A | 1P | C | 1201072 |
| EKM3-63S-1C16 | 16A | 1P | C | 1201074 |
| EKM3-63S-1C20 | 20A | 1P | C | 1201075 |
| EKM3-63S-1C25 | 25A | 1P | C | 1201076 |
| EKM3-63S-1C32 | 32A | 1P | C | 1201077 |
| EKM3-63S-1C40 | 40A | 1P | C | 1201078 |
| EKM3-63S-1C50 | 50A | 1P | C | 1201079 |
| EKM3-63S-1C63 | 63A | 1P | C | 1201080 |
| EKM3-63S-2C01 | 1A | 2P | C | 1201081 |
| EKM3-63S-2C02 | 2A | 2P | C | 1201082 |
| EKM3-63S-2C03 | 3A | 2P | C | 1201083 |
| EKM3-63S-2C04 | 4A | 2P | C | 1201084 |
| EKM3-63S-2C05 | 5A | 2P | C | 1201085 |
| EKM3-63S-2C06 | 6A | 2P | C | 1201086 |
| EKM3-63S-2C10 | 10A | 2P | C | 1201088 |
| EKM3-63S-2C16 | 16A | 2P | C | 1201090 |
| EKM3-63S-2C20 | 20A | 2P | C | 1201091 |
| EKM3-63S-2C25 | 25A | 2P | C | 1201092 |
| EKM3-63S-2C32 | 32A | 2P | C | 1201093 |
| EKM3-63S-2C40 | 40A | 2P | C | 1201094 |
| EKM3-63S-2C50 | 50A | 2P | C | 1201095 |
| EKM3-63S-2C63 | 63A | 2P | C | 1201096 |
| EKM3-63S-3C01 | 1A | 3P | C | 1201097 |
| EKM3-63S-3C02 | 2A | 3P | C | 1201098 |
| EKM3-63S-3C03 | 3A | 3P | C | 1201099 |
| EKM3-63S-3C04 | 4A | 3P | C | 1201100 |
| EKM3-63S-3C05 | 5A | 3P | C | 1201101 |
| EKM3-63S-3C06 | 6A | 3P | C | 1201102 |
| EKM3-63S-3C10 | 10A | 3P | C | 1201104 |
| EKM3-63S-3C16 | 16A | 3P | C | 1201106 |
| EKM3-63S-3C20 | 20A | 3P | C | 1201107 |
| EKM3-63S-3C25 | 25A | 3P | C | 1201108 |
| EKM3-63S-3C32 | 32A | 3P | C | 1201109 |
| EKM3-63S-3C40 | 40A | 3P | C | 1201110 |
| EKM3-63S-3C50 | 50A | 3P | C | 1201111 |
| EKM3-63S-3C63 | 63A | 3P | C | 1201112 |
| EKM3-63S-4C01 | 1A | 4P | C | 1201113 |
| EKM3-63S-4C02 | 2A | 4P | C | 1201114 |
| EKM3-63S-4C03 | 3A | 4P | C | 1201115 |
| EKM3-63S-4C04 | 4A | 4P | C | 1201116 |
| EKM3-63S-4C05 | 5A | 4P | C | 1201117 |
| EKM3-63S-4C06 | 6A | 4P | C | 1201118 |
| EKM3-63S-4C10 | 10A | 4P | C | 1201120 |
| EKM3-63S-4C16 | 16A | 4P | C | 1201122 |
| EKM3-63S-4C20 | 20A | 4P | C | 1201123 |
| EKM3-63S-4C25 | 25A | 4P | C | 1201124 |
| EKM3-63S-4C32 | 32A | 4P | C | 1201125 |
| EKM3-63S-4C40 | 40A | 4P | C | 1201126 |
| EKM3-63S-4C50 | 50A | 4P | C | 1201127 |
| EKM3-63S-4C63 | 63A | 4P | C | 1201128 |
| EKM3-63S-1D01 | 1A | 1P | D | 1201129 |
| EKM3-63S-1D02 | 2A | 1P | D | 1201130 |
| EKM3-63S-1D03 | 3A | 1P | D | 1201131 |
| EKM3-63S-1D04 | 4A | 1P | D | 1201132 |
| EKM3-63S-1D05 | 5A | 1P | D | 1201133 |
| EKM3-63S-1D06 | 6A | 1P | D | 1201134 |
| EKM3-63S-1D10 | 10A | 1P | D | 1201136 |
| EKM3-63S-1D16 | 16A | 1P | D | 1201138 |
| EKM3-63S-1D20 | 20A | 1P | D | 1201139 |
| EKM3-63S-1D25 | 25A | 1P | D | 1201140 |
| EKM3-63S-1D32 | 32A | 1P | D | 1201141 |
| EKM3-63S-1D40 | 40A | 1P | D | 1201142 |
| EKM3-63S-1D50 | 50A | 1P | D | 1201143 |
| EKM3-63S-1D63 | 63A | 1P | D | 1201144 |
| EKM3-63S-2D01 | 1A | 2P | D | 1201145 |
| EKM3-63S-2D02 | 2A | 2P | D | 1201146 |
| EKM3-63S-2D03 | 3A | 2P | D | 1201147 |
| EKM3-63S-2D04 | 4A | 2P | D | 1201148 |
| EKM3-63S-2D05 | 5A | 2P | D | 1201149 |
| EKM3-63S-2D06 | 6A | 2P | D | 1201150 |
| EKM3-63S-2D10 | 10A | 2P | D | 1201152 |
| EKM3-63S-2D16 | 16A | 2P | D | 1201154 |
| EKM3-63S-2D20 | 20A | 2P | D | 1201155 |
| EKM3-63S-2D25 | 25A | 2P | D | 1201156 |
| EKM3-63S-2D32 | 32A | 2P | D | 1201157 |
| EKM3-63S-2D40 | 40A | 2P | D | 1201158 |
| EKM3-63S-2D50 | 50A | 2P | D | 1201159 |
| EKM3-63S-2D63 | 63A | 2P | D | 1201160 |
| EKM3-63S-3D01 | 1A | 3P | D | 1201161 |
| EKM3-63S-3D02 | 2A | 3P | D | 1201162 |
| EKM3-63S-3D03 | 3A | 3P | D | 1201163 |
| EKM3-63S-3D04 | 4A | 3P | D | 1201164 |
| EKM3-63S-3D05 | 5A | 3P | D | 1201165 |
| EKM3-63S-3D06 | 6A | 3P | D | 1201166 |
| EKM3-63S-3D10 | 10A | 3P | D | 1201168 |
| EKM3-63S-3D16 | 16A | 3P | D | 1201170 |
| EKM3-63S-3D20 | 20A | 3P | D | 1201171 |
| EKM3-63S-3D25 | 25A | 3P | D | 1201172 |
| EKM3-63S-3D32 | 32A | 3P | D | 1201173 |
| EKM3-63S-3D40 | 40A | 3P | D | 1201174 |
| EKM3-63S-3D50 | 50A | 3P | D | 1201175 |
| EKM3-63S-3D63 | 63A | 3P | D | 1201176 |
| EKM3-63S-4D01 | 1A | 4P | D | 1201177 |
| EKM3-63S-4D02 | 2A | 4P | D | 1201178 |
| EKM3-63S-4D03 | 3A | 4P | D | 1201179 |
| EKM3-63S-4D04 | 4A | 4P | D | 1201180 |
| EKM3-63S-4D05 | 5A | 4P | D | 1201181 |
| EKM3-63S-4D06 | 6A | 4P | D | 1201182 |
| EKM3-63S-4D10 | 10A | 4P | D | 1201184 |
| EKM3-63S-4D16 | 16A | 4P | D | 1201186 |
| EKM3-63S-4D20 | 20A | 4P | D | 1201187 |
| EKM3-63S-4D25 | 25A | 4P | D | 1201188 |
| EKM3-63S-4D32 | 32A | 4P | D | 1201189 |
| EKM3-63S-4D40 | 40A | 4P | D | 1201190 |
| EKM3-63S-4D50 | 50A | 4P | D | 1201191 |
| EKM3-63S-4D63 | 63A | 4P | D | 1201192 |
