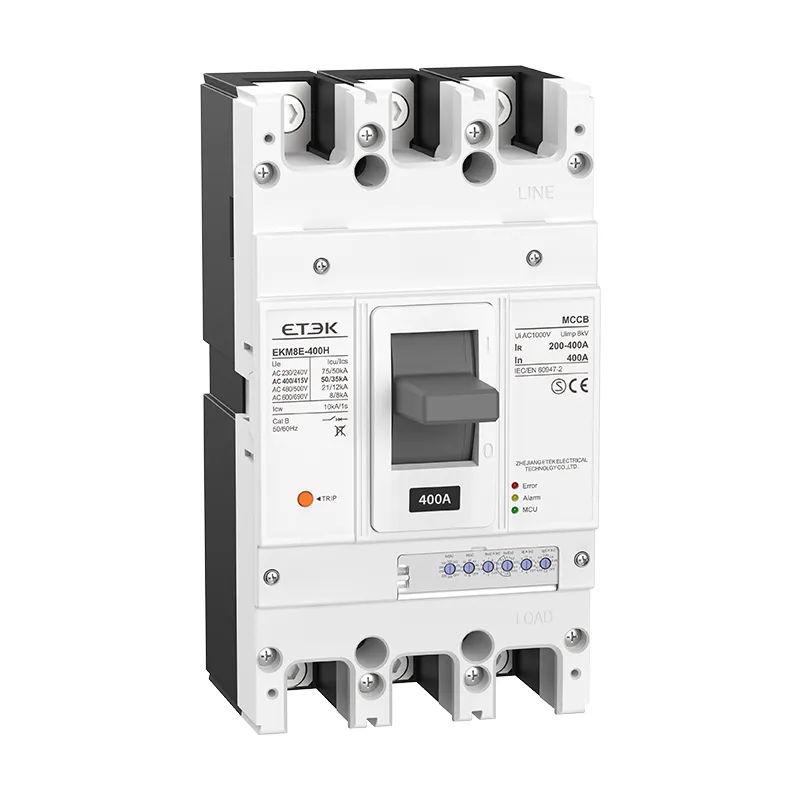

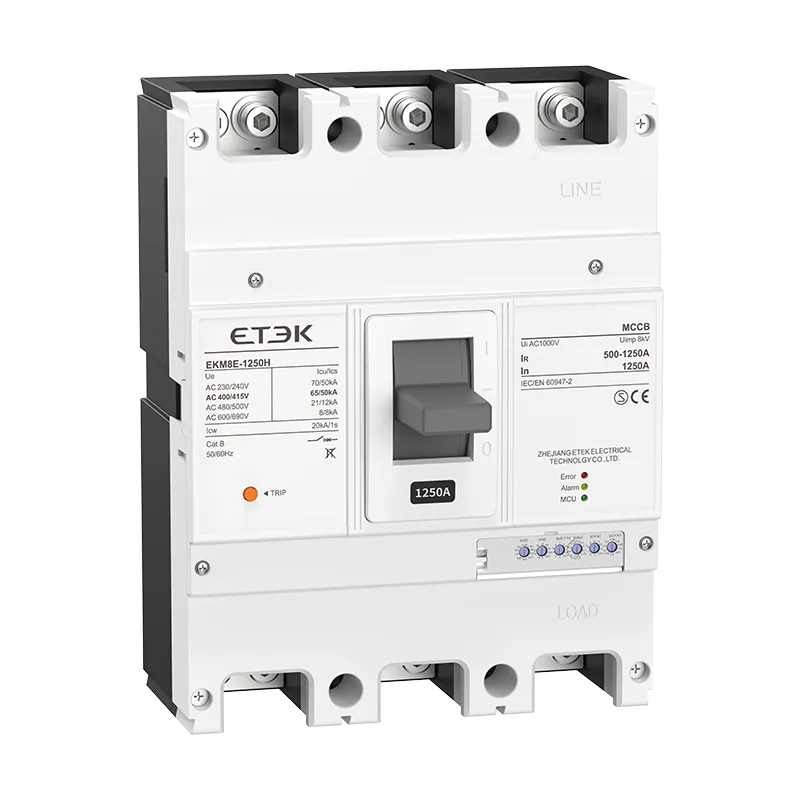

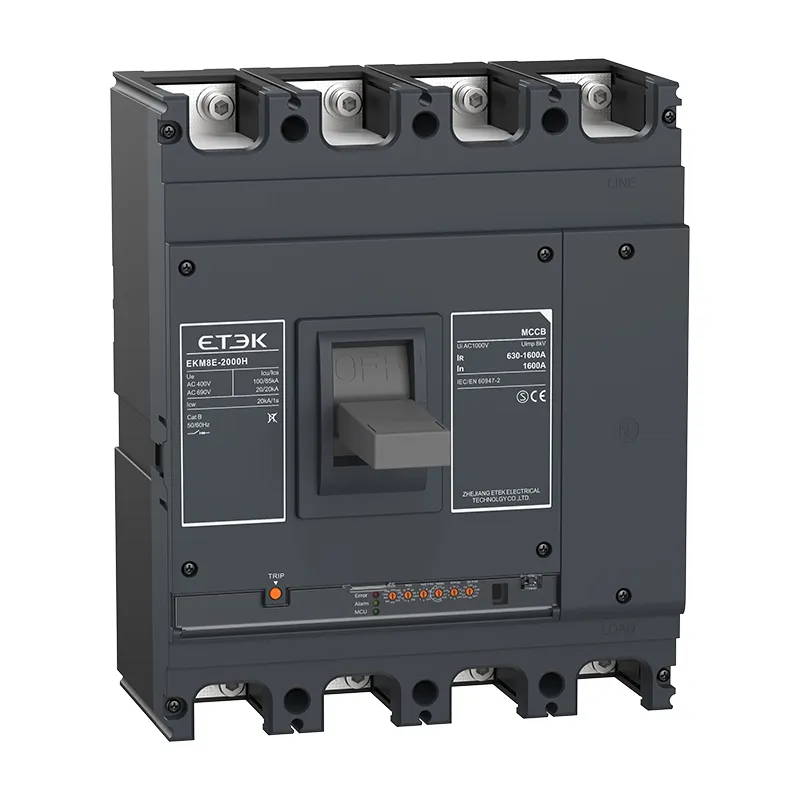

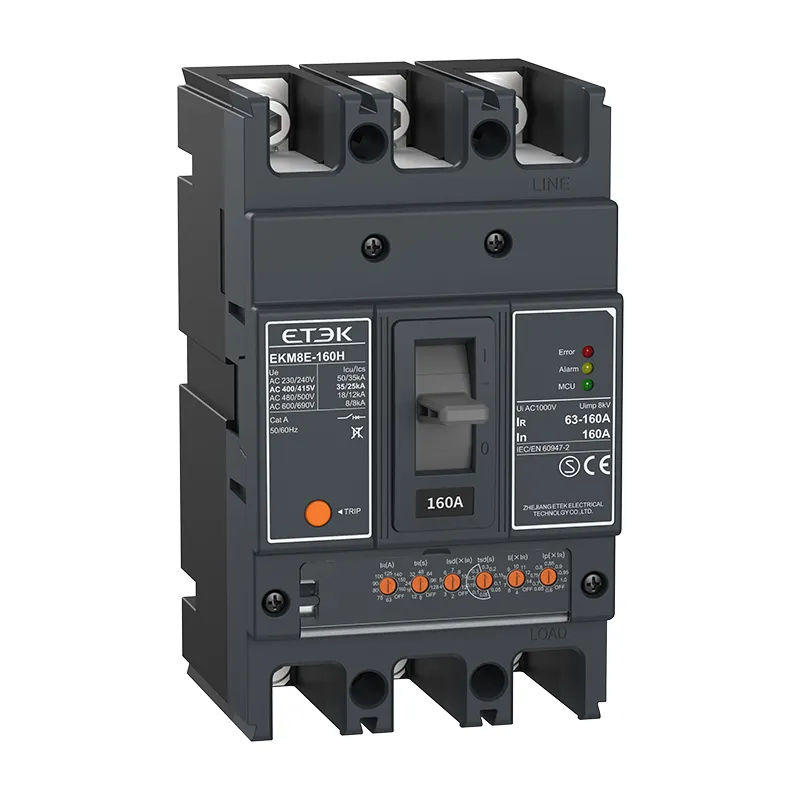

EKM8E Электронный регулируемый автоматический выключатель в литом корпусе

Электронные автоматические выключатели серии EKM8E применяются в низковольтных системах электроснабжения переменного тока частотой 50 Гц, номинальным рабочим напряжением до 1000 В и номинальным рабочим током от 16 А до 2000 А.

● Стандарт: IEC60947-2
● Полюса: 3P,4P
● Размер кадра: 160,250,400,630,800,1250,1600,2000AF
● Номинальное рабочее напряжение: 230/400/415/690 В
● Номинальное напряжение изоляции: 1000 В
● Тип расцепителя: электронный
● Код отключающей способности: S,H
● Метод установки: фиксированный тип; подключаемый тип
● Регулируемая настройка отключения: IR, Isd, Ii или Ir, tR, tsd, Ip
● Температура окружающей среды: -25...+40 ºC
● Сертификат: CE, CB
● Доступны в черном и белом цветах.

Запросить сейчас PDF

Обзор продукта

Серия EKM8E предлагает ряд MCCB с электронным расцепителем, обеспечивающим защиту LSI*. Эти MCCB подходят для использования с переменным током частотой 50 Гц, номинальным напряжением 690 В и ниже и номинальным током до 2000 А.

Электронные расцепители по сравнению с термомагнитными расцепителями позволяют более точно настраивать как время срабатывания, так и пороговые значения тока, что позволяет лучше соответствовать требованиям установки.

Объяснение ручек регулировки панели:

IR: Ток настройки длительной задержки перегрузки
Isd: Ток уставки короткого замыкания с короткой задержкой
Ii: Ток мгновенной уставки короткого замыкания
tR: Время установки длительной задержки перегрузки
tsd: Время настройки задержки короткого замыкания
Ip: Ток настройки предварительного оповещения о перегрузке

Технические параметры

Технические данные

Таблица 1

Размер рамы Inm(A)		160		250
Номинальный рабочий ток In(A)		32,63,100,125,160		160,250
Номинальный ток расцепителя Ir(A)		63,75,80,90,100,125,140,150,160		100125140150160180200225250
Номинальное напряжение изоляции Ui(В)		1000
Номинальное импульсное выдерживаемое напряжение Uimp(кВ)		8
Номинальное рабочее напряжение Ue(В)		400/690
Код отключающей способности		С	ЧАС	С	ЧАС
Количество полюсов		3П, 4П
Номинальная рабочая отключающая способность Ics (кА)	400/415В	18	25	18	25
Номинальная предельная отключающая способность Icu (кА)		25	35	25	35
Категория использования		А		Б
Тип расцепителя		Электронный
Механический ресурс (раз)		8500
Электрический срок службы (раз)		1500

Таблица 2

Размер рамы Inm(A)		400	630	800
Номинальный рабочий ток In(A)		400	500,630	630,800
Номинальный ток расцепителя Ir(A)		160180200220240280320360400	250 280 315 350 380 440 500,570 630	320 400 450 500 550 630 700 750 800
Номинальное напряжение изоляции Ui(В)		1000
Номинальное импульсное выдерживаемое напряжение Uimp(кВ)		8
Номинальное рабочее напряжение Ue(В)		400/690
Код отключающей способности		ЧАС	ЧАС	ЧАС
Количество полюсов		3П, 4П
Номинальная рабочая отключающая способность Ics (кА)	400/415В	35	35	50
Номинальная предельная отключающая способность Icu (кА)		50	50	65
Категория использования		Б	Б	Б
Тип расцепителя		Электронный
Механический ресурс (раз)		4000	4000	2500
Электрический срок службы (раз)		1000	1000	500

Таблица 3

Размер рамы Inm(A)		1250	1600	2000
Номинальный рабочий ток In(A)		630,800,1000,1250	800,1000,1250,1600	1000,1250,1600,2000
Номинальный ток расцепителя Ir(A)		500,800,700,800,900,1000,1100,1200,1250	63080090011001250140015001600	800,1000,1250,1400,1500,1600,1800,1900,2000
Номинальное напряжение изоляции Ui(В)		1000
Номинальное импульсное выдерживаемое напряжение Uimp(кВ)		8
Номинальное рабочее напряжение Ue(В)		400/690
Код отключающей способности		ЧАС	ЧАС	ЧАС
Количество полюсов		3П, 4П
Номинальная рабочая отключающая способность Ics (кА)	400/415В	50	50	50
Номинальная предельная отключающая способность Icu (кА)		65	85	85
Категория использования		Б	Б	Б
Тип расцепителя		Электронный
Механический ресурс (раз)		2500	2500	2500
Электрический срок службы (раз)		500	500	500
