EKDB7 125A/250A Металлическая распределительная коробка (стальное основание)

Распределительная коробка используется для системы распределения питания терминала; распределительная коробка укомплектована DIN-рейкой 35 мм и нейтральной клеммой (по выбору).

Запросить сейчас PDF

Технические параметры

Технические данные

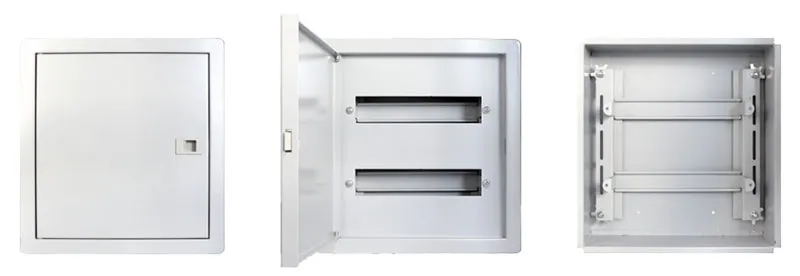

Распределительная коробка используется для системы распределения электроэнергии на терминале.
Распределительная коробка укомплектована DIN-рейкой 35 мм и нейтральным выводом (по выбору).
Электрические характеристики	125A однофазный/трехфазный, 240/415 В переменного тока 50/60 Гц
Степень защиты	IP40
Материал	Сталь
Метод установки	Накладной и скрытый монтаж

Тип автоматического выключателя

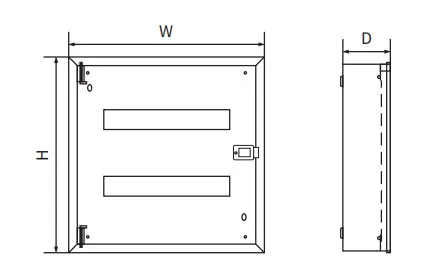

Модель №			Пути	Размеры (мм)			Кол-во/кор.
Модель	Ряд	Код	Пути	ЧАС	Вт	Д	шт.
EKDB7113	1	616001	13	355	275	110	1
EKDB7226	2	616002	26	355	380	110	1
EKDB7339	3	616003	39	355	530	110	1
EKDB7452	4	616004	52	355	680	110	1
EKDB7118	1	616101	18	475	275	110	1
EKDB7236	2	616102	36	475	380	110	1
EKDB7354	3	616103	54	475	530	110	1
EKDB7472	4	616104	72	475	680	110	1
EKDB7690	5	616105	90	475	830	110	1
EKDB7122	1	616201	22	547	275	110	1
EKDB7244	2	616202	44	547	380	110	1
EKDB7366	3	616203	66	547	530	110	1
EKDB7488	4	616204	88	547	680	110	1
EKDB75110	5	616205	110	547	830	110	1

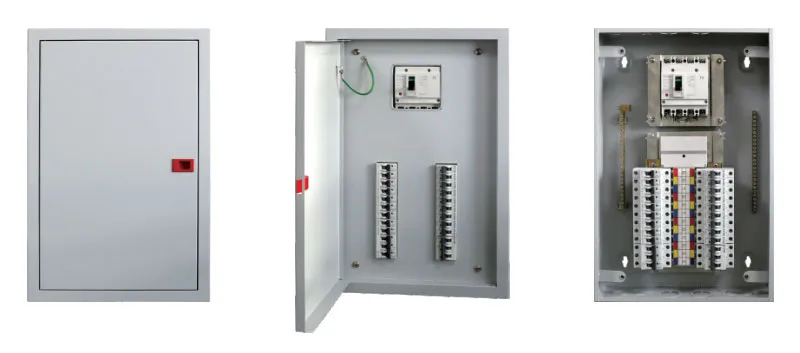

Распределительная коробка используется для системы распределения электроэнергии на терминале.
Распределительная коробка укомплектована DIN-рейкой 35 мм и нейтральным выводом (по выбору).
Электрические характеристики	250А трехфазный, 240/415В переменного тока 50/60Гц
Степень защиты	IP40
Материал	Сталь
Метод установки	Накладной и скрытый монтаж

Тип автоматического выключателя

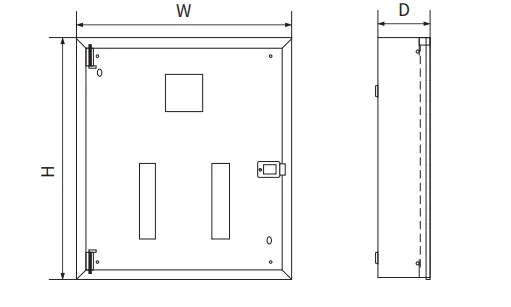

Модель №			Пути	Размеры (мм)			Кол-во/кор.
Модель	Тип модели	Код	Пути	ЧАС	Вт	Д	шт.
ЭКДБ7-04М	125, 160, 250	616301	12	573	400	130	1
ЭКДБ7-06М		616302	18	627	400	130	1
ЭКДБ7-08М		616303	24	681	400	130	1
ЭКДБ7-10М		616304	30	735	400	130	1
ЭКДБ7-12М		616305	36	789	400	130	1
ЭКДБ7-16М		616306	48	843	400	130	1
ЭКДБ7-20М		616307	60	897	400	130	1

Тип выключателя-изолятора

Модель №			Пути	Размеры (мм)			Кол-во/кор.
Модель	Тип модели	Код	Пути	ЧАС	Вт	Д	шт.
ЕКДБ7-04И	125, 160, 250	616401	12	473	400	110	1
ЕКДБ7-06И		616402	18	527	400	110	1
ЕКДБ7-08И		616403	24	581	400	110	1
ЕКДБ7-10И		616404	30	635	400	110	1
ЕКДБ7-12И		616405	36	689	400	110	1
ЕКДБ7-16И		616406	48	743	400	110	1
ЕКДБ7-20И		616407	60	797	400	110	1
