EKMF7 AC/DC универсальный модульный контактор катушки
Запросить
● Стандарт: IEC61095, IEC60947-4-1
● Номинальный ток: 16~100А
● Номинальное рабочее напряжение: 250 В, 1P(1NO,1NC),2P(2NO,2NC,1NO+1NC)
400 В, 3П(3НО,3НЗ),4П(4НО,4НЗ,2НО+2НЗ,3НО+1НЗ)
● Номинальное напряжение изоляции (Ui): 500 В
● Напряжение катушки: 24 В/110 В/230 В
● Категория использования: AC-7a (AC-1), AC-7b(AC-3)
● Метод управления: автоматический
● Монтаж: 35-мм DIN-рейка
Модульный контактор — это тип коммутационного устройства, которое используется для управления нагрузками малой мощности без создания шума во время работы. Его можно установить на din-рейку. Он компактен и может использоваться в небольших электрических шкафах и корпусах.
Модульные контакторы ETEK EKMF выпускаются в ручном и автоматическом исполнении с широким диапазоном номиналов от 16 А до 100 А. Модульные контакторы, широко используемые в зданиях для переключения и управления освещением, отоплением, вентиляцией, двигателями и насосами, выводят снижение шума на новый уровень.
| Номинальное рабочее напряжение (Ue) | 1П (1НО,1НЗ), 2П (2НО,2НЗ,1НО+1НЗ) | 250 В переменного тока |
| 3П (3НО,3НЗ), 4П (4НО,4НЗ,2НО+2НЗ,3НО+1НЗ) | 400 В переменного тока | |
| Частота | 50/60Гц | |
| Электрическая жизнь | 100000 | |
| Максимальное количество переключений в день | 100 | |
| Напряжение изоляции (Ui) | 500 В переменного тока | |
| Степень загрязнения | 2 | |
| Номинальное импульсное выдерживаемое напряжение (Uimp) | 2,5 кВ (4 кВ при 12/24/48 В переменного тока) | |
| Степень защиты | IP20 | |
| (МЭК 60529) | IP40 | |
| Рабочая температура | -5℃~+60℃ (1) | |
| Температура хранения | -40℃~+70℃ | |
| Тропизация (IEC 60068-1) | Обработка 2 (относительная влажность 95% при 55℃) | |
| Соответствие ELSV (сверхнизкое безопасное напряжение) для версий 12/24/48 В переменного тока | ||
| Система управления изделием соответствует требованиям SELV (безопасное сверхнизкое напряжение). | ||
| Примечание: В случае монтажа контактора в корпусе, внутренняя температура которого находится в диапазоне от 50℃ до 60℃, необходимо использовать прокладку между каждым контактором. | ||
| Рейтинг (В) | Управляющее напряжение (В переменного тока) (50/60 Гц) | Потребление | Макс. мощность | |||
| АС-7а | АС-7б | Холдинг | Всплеск | |||
| 1П | 16А | 6А | 230 | 2.8ВА | 11.5ВА | 1.2 Вт |
| 20А | 7А | 230 | 2.8ВА | 11.5ВА | 1.2 Вт | |
| 25А | 9А | 230 | 2.8ВА | 11.5ВА | 1.2 Вт | |
| 2П | 16А | 6А | 230 | 2.8ВА | 11.5ВА | 1.2 Вт |
| 20А | 7А | 230 | 2.8ВА | 11.5ВА | 1.2 Вт | |
| 25А | 9А | 240 | 3.0ВА | 11.5ВА | 1.3 Вт | |
| 230 | 2.8ВА | 11.5ВА | 1.2 Вт | |||
| 32А | 12А | 230 | 4.1ВА | 31ВА | 1,6 Вт | |
| 40А | 18А | 230 | 4.1ВА | 31ВА | 1,6 Вт | |
| 63А | 25А | 230 | 4.1ВА | 31ВА | 1,6 Вт | |
| 100А | - | 230 | 4.1ВА | 31ВА | 2.1 Вт | |
| 3П | 16А | 6А | 230 | 4.1ВА | 31ВА | 1,6 Вт |
| 20А | 7А | 230 | 4.1ВА | 31ВА | 1,6 Вт | |
| 25А | 9А | 230 | 4.1ВА | 31ВА | 1,6 Вт | |
| 32А | 12А | 230 | 7ВА | 48ВА | 2.1 Вт | |
| 40А | 18А | 230 | 7ВА | 48ВА | 2.1 Вт | |
| 63А | 25А | 230 | 7ВА | 48ВА | 2.1 Вт | |
| 4П | 16А | 6А | 230 | 4.1ВА | 31ВА | 1,6 Вт |
| 20А | 7А | 230 | 4.1ВА | 31ВА | 1,6 Вт | |
| 25А | 9А | 240 | 4.8ВА | 33ВА | 1,6 Вт | |
| 230 | 4.1ВА | 31ВА | 1,6 Вт | |||
| 32А | 12А | 230 | 7ВА | 48ВА | 2.1 Вт | |
| 40А | 18А | 230 | 7ВА | 48ВА | 2.1 Вт | |
| 63А | 25А | 230 | 7ВА | 48ВА | 2.1 Вт | |
| 100А | - | 230 | 13ВА | 106ВА | 4.2 Вт | |
 |
|

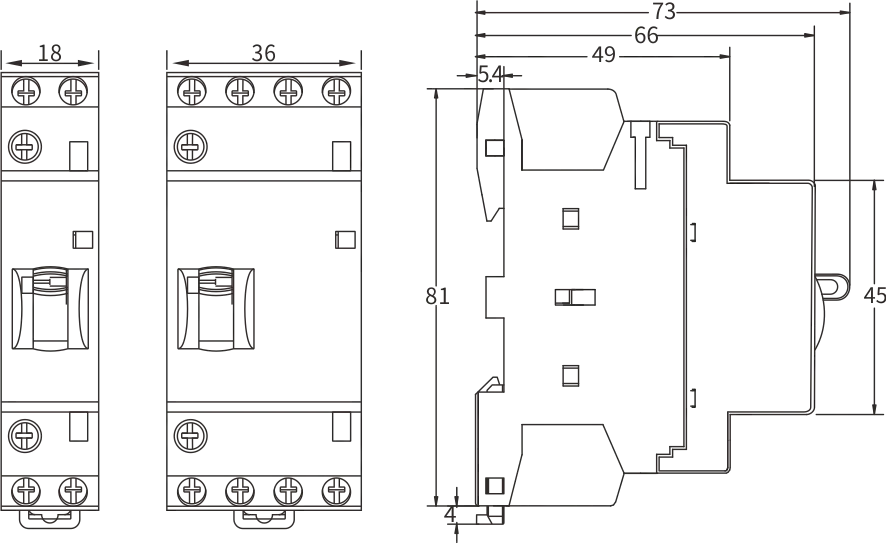

Контактор ручного управления EKMF 16/25А
|
 |

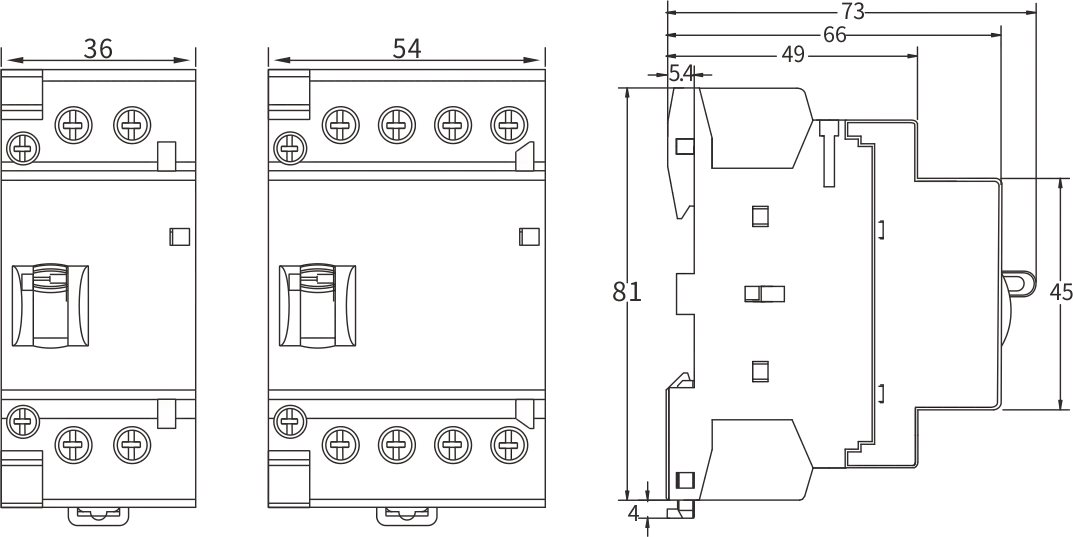

| Контактор ручного управления EKMF 40/63A |
 |
| EACT-ы |
| Количество поляков | Модель | Рейтинг (В) | Напряжение катушки (В переменного тока) | Схема цепи | |
| AC-7a | AC-7b | ||||
| 1P |
EKMF-1610M
|
16A | 6A |
24
110
230
|
 |
|
EKMF-2010M
|
20A | 7A | |||
|
EKMF-2510M
|
25A | 9A | |||
|
EKMF-1601M
|
16A | 6A |  |
||
|
EKMF-2001M
|
20A | 7A | |||
|
EKMF-2501M
|
25A | 9A | |||
| 2P |
EKMF-1620M
|
16A | 6A |
24
110
230
|
 |
|
EKMF-2020M
|
20A | 7A | |||
|
EKMF-2520M
|
25A | 9A | |||
|
EKMF-1611M
|
16A | 6A |  |
||
|
EKMF-2011M
|
20A | 7A | |||
|
EKMF-2511M
|
25A | 9A | |||
|
EKMF-1602M
|
16A | 6A |  |
||
|
EKMF-2002M
|
20A | 7A | |||
|
EKMF-2502M
|
25A | 9A | |||
|
EKMF-3220M
|
32A | 12A |  |
||
|
EKMF-4020M
|
40A | 18A | |||
|

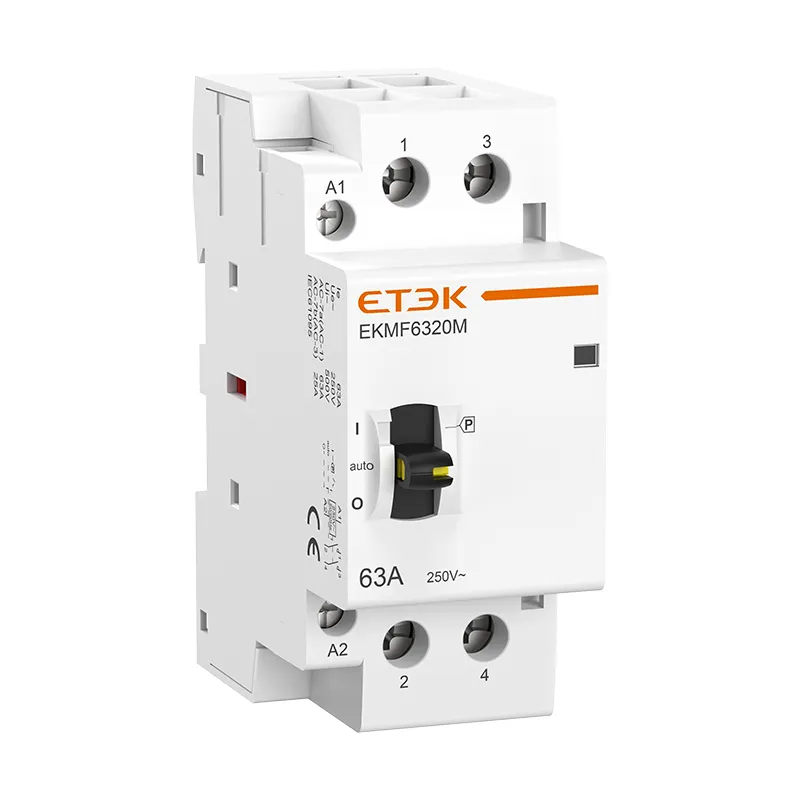

EKMF-6320M
|
63A | 25A | |||
|
EKMF-3211M
|
32A | 12A |  |
||
|
EKMF-4011M
|
40A | 18A | |||
|
EKMF-6311M
|
63A | 25A | |||
|
EKMF-3202M
|
32A | 12A |  |
||
|
EKMF-4002M
|
40A | 18A | |||
|
EKMF-6302M
|
63A | 25A | |||
| 3P |
EKMF-1630M
|
16A | 6A |
24
110
230
380
|
 |
|
EKMF-2030M
|
20A | 7A | |||
|
EKMF-2530M
|
25A | 9A | |||
|
EKMF-1603M
|
16A | 6A |  |
||
|
EKMF-2003M
|
20A | 7A | |||
|
EKMF-2503M
|
25A | 9A | |||
|
EKMF-3230M
|
32A | 12A |  |
||
|
EKMF-4030M
|
40A | 18A | |||
|
EKMF-6330M
|
63A | 25A | |||
|
EKMF-3203M
|
32A | 12A |  |
||
|
EKMF-4003M
|
40A | 18A | |||
|
EKMF-6303M
|
63A | 25A | |||
| 4P |
EKMF-1640M
|
16A | 6A |
24
110
230
380
|
 |
|
EKMF-2040M
|
20A | 7A | |||
|

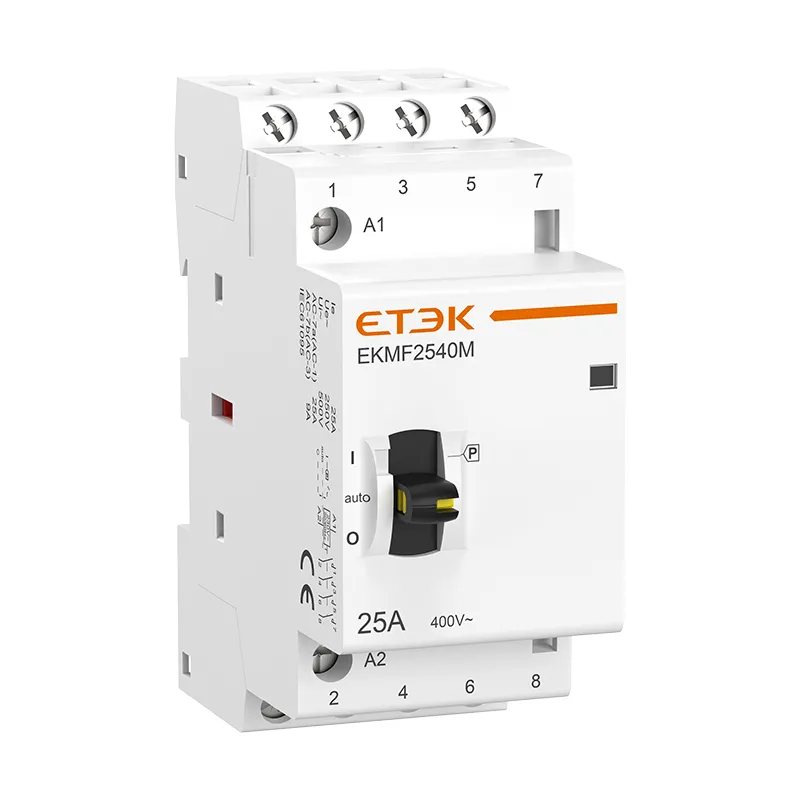

EKMF-2540M
|
25A | 9A | |||
|
EKMF-1604M
|
16A | 6A |  |
||
|
EKMF-2004M
|
20A | 7A | |||
|
EKMF-2504M
|
25A | 9A | |||
|

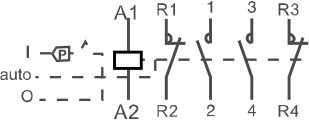

EKMF-1622M
|
16A | 6A |  |
||
|
EKMF-2022M
|
20A | 7A | |||
|
EKMF-2522M
|
25A | 9A | |||
|

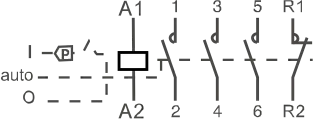

EKMF-1631M
|
16A | 6A |  |
||
|
EKMF-2031M
|
20A | 7A | |||
|
EKMF-2531M
|
25A | 9A | |||
|
EKMF-3240M
|
32A | 12A |  |
||
|
EKMF-4040M
|
40A | 18A | |||
|

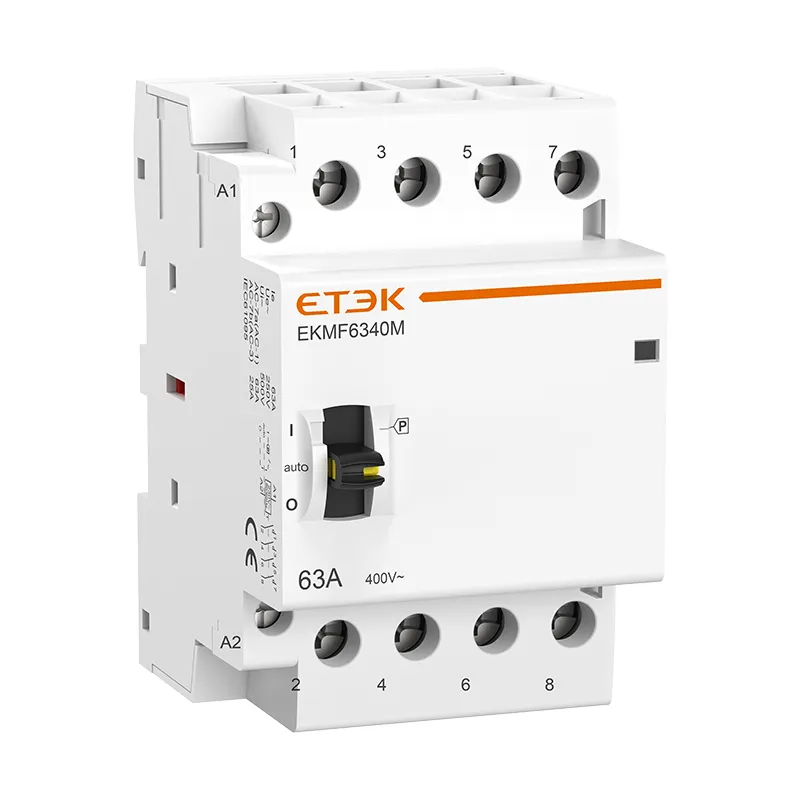

EKMF-6340M
|
63A | 25A | |||
|
EKMF-3204M
|
32A | 12A |  |
||
|
EKMF-4004M
|
40A | 18A | |||
|
EKMF-6304M
|
63A | 25A | |||
|

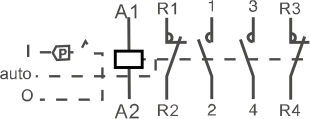

EKMF-3222M
|
32A | 12A |  |
||
|
EKMF-4022M
|
40A | 18A | |||
|
EKMF-6322M
|
63A | 25A | |||
|

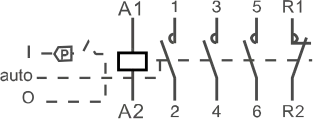

EKMF-3231M
|
32A | 12A |  |
||
|
EKMF-4031M
|
40A | 18A | |||
|
EKMF-6331M
|
63A | 25A | |||
