EKL21-63M Устройство защитного отключения (УЗО)
Запросить
● Стандарт: IEC61009-1, IEC62423
● Тип защиты (утечка тока): B
● Номинальный ток: 6~63А
● Номинальное напряжение: 230/240~, 400/415В~
● Количество полюсов: 2P(1P+N), 4P(3P+N)
● Номинальный остаточный рабочий ток (IAn): 30, 100, 300 мА
● Номинальная отключающая способность при коротком замыкании: 10 кА
● Кривая отключения: B, C, D
● Температура окружающего воздуха: -25...+55 ºC
● Температура хранения: -25...+70 ºС
● Подключение: сверху
● Сертификаты: CE, CB, KC

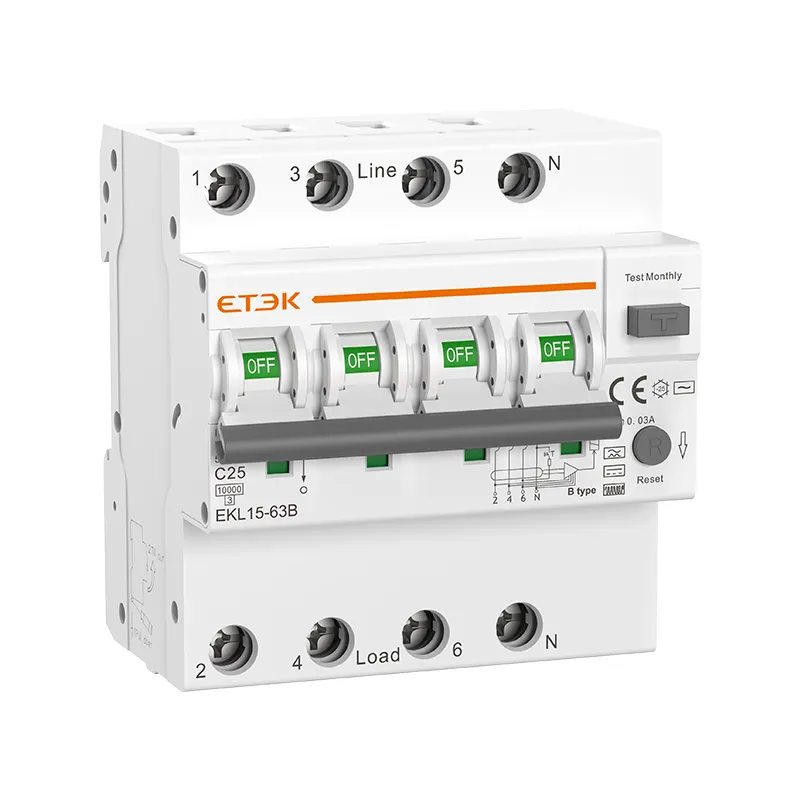

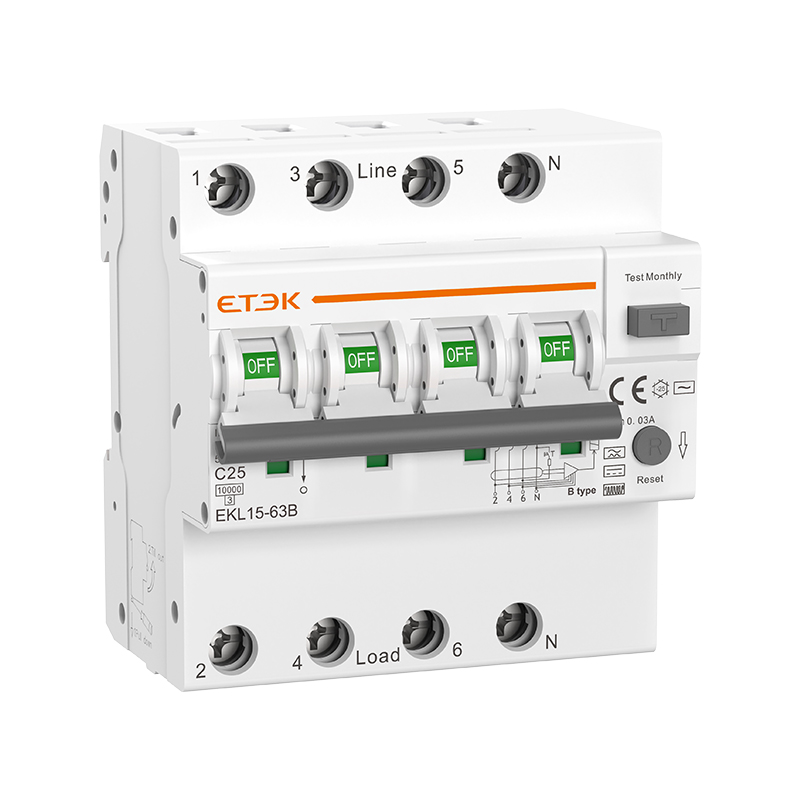

RCBO типа B EKL15-63B — это усовершенствованное устройство защиты цепи, которое сочетает в себе функции устройства защитного отключения (УЗО) и миниатюрного автоматического выключателя (MCB). Это гибридное устройство предназначено для защиты цепей как от сверхтоков (например, коротких замыканий и перегрузок цепи), так и от остаточных токов (обычно называемых токами утечки). Классификация «типа B» относится к характеристикам защиты от остаточного тока, специально разработанным для обработки несинусоидальных сложных форм волн. Он соответствует стандартам IEC61009-1 и IEC62423.
Чувствительность к остаточному току: RCBO типа B предназначены для обнаружения плавных токов короткого замыкания постоянного тока, пульсирующих токов короткого замыкания постоянного тока и токов короткого замыкания переменного тока. Они особенно подходят для цепей, которые могут производить любую форму постоянного остаточного тока или смешанные переменные и постоянные остаточные токи.
Широкий спектр применения: Благодаря своей способности обнаруживать как переменные, так и постоянные токи короткого замыкания, RCBO типа B подходят для использования в средах с электронными устройствами, которые могут генерировать постоянные токи короткого замыкания. Сюда входят установки с фотоэлектрическими (солнечными) системами, зарядными станциями для электромобилей, системами бесперебойного питания и преобразователями частоты.
Уровень защиты: Они обеспечивают защиту от токов утечки на землю, гарантируя безопасность людей и защищая от опасности возникновения пожара, вызванного токами короткого замыкания.
Защита от сверхтоков: помимо защиты от остаточных токов, дифференциальные автоматические выключатели типа B также защищают цепи от перегрузок и коротких замыканий, тем самым защищая электроустановку и подключенные устройства.
Селективное отключение: в системе, где установлено несколько АВДТ, АВДТ типа B обеспечивает отключение только той цепи, в которой произошел сбой, сводя к минимуму перебои в электроснабжении других цепей.
Совместимость и установка: АВДТ типа B предназначены для установки в стандартных бытовых шкафах или распределительных щитах, что делает их универсальным вариантом как для новых установок, так и для модернизации существующих систем.
| Стандарт | МЭК/EN61009-1, МЭК/EN62423 |
| Защита | Замыкание на землю, перегрузка по току и короткое замыкание, перенапряжение (по выбору) |
| Тип поездки | Замыкание на землю: Электронное |
| Перегрузка и короткое замыкание: Термомагнитный | |
| Тип защиты (утечка тока) | Б |
| Количество полюсов | 2P(1P+N) 3 модуля, 4P(3P+N) 5 модулей, линия N с отключенным |
| Номинальное напряжение (Ue) | 1P+N: 230/240В~, 3P+N: 400/415В~ |
| Номинальный ток (In) | 6,10,16, 20, 25, 32, 40, 50, 63 |
| Номинальные токи чувствительности (l△n) | 30,100,300мА |
| Остаточный ток выключения при (l△n) | ≤0,1с |
| Номинальная остаточная включающая и отключающая способность (l△m) | 500А(In≤50А),10In(In>50А) |
| Номинальная частота | 50/60Гц |
| Номинальная отключающая способность | 10кА |
| Класс ограничения энергии | 3 |
| Номинальное импульсное выдерживаемое напряжение (1,2/50)(Uimp) | 4кВ |
| Напряжение испытания диэлектрика при инд.частоте в течение 1 мин. | 2кВ |
| Характеристика термического срабатывания | (1,13-1,45)x В |
| Характеристика магнитного расцепления | B:(3-5)xIn,C:(5-10)xIn,D:(10-20)x In |
| Электрическая жизнь | 4000 циклов |
| Механическая жизнь | 10 000 циклов |
| Индикатор положения контакта | Да |
| Индикатор замыкания на землю | Да |
| Степень защиты | IP20 |
| Температура окружающей среды | -25℃ to+55℃ (до 70°C при сниженной токовой нагрузке), макс. влажность 95% |
| Температура хранения | -25℃ до +70℃ |
| Тип клеммного соединения | Кабель/Шина штыревого типа/Шина вилочного типа |
| Макс. размер клеммы для кабеля | 25мм² |
| Макс.момент затяжки | 2.5Нм |
| Установка | Монтаж на 35-мм DIN-рейку |
| Связь | Сверху |
| Модель | Номинальный ток | Поляки | Кривая поездки | Тип УЗО | Остаточный ток | Код |
| EKL15-63B-1NB0630 | 6A | 1P+N | B | B | 30mA | 132401 |
| EKL15-63B-1NB1030 | 10A | 1P+N | B | B | 30mA | 132402 |
| EKL15-63B-1NB1630 | 16A | 1P+N | B | B | 30mA | 132403 |
| EKL15-63B-1NB2030 | 20A | 1P+N | B | B | 30mA | 132404 |
| EKL15-63B-1NB2530 | 25A | 1P+N | B | B | 30mA | 132405 |
| EKL15-63B-1NB3230 | 32A | 1P+N | B | B | 30mA | 132406 |
| EKL15-63B-1NB4030 | 40A | 1P+N | B | B | 30mA | 132407 |
| EKL15-63B-1NB5030 | 50A | 1P+N | B | B | 30mA | 132408 |
| EKL15-63B-1NB6330 | 63A | 1P+N | B | B | 30mA | 132409 |
| EKL15-63B-1NB06100 | 6A | 1P+N | B | B | 100mA | 132410 |
| EKL15-63B-1NB10100 | 10A | 1P+N | B | B | 100mA | 132411 |
| EKL15-63B-1NB16100 | 16A | 1P+N | B | B | 100mA | 132412 |
| EKL15-63B-1NB20100 | 20A | 1P+N | B | B | 100mA | 132413 |
| EKL15-63B-1NB25100 | 25A | 1P+N | B | B | 100mA | 132414 |
| EKL15-63B-1NB32100 | 32A | 1P+N | B | B | 100mA | 132415 |
| EKL15-63B-1NB40100 | 40A | 1P+N | B | B | 100mA | 132416 |
| EKL15-63B-1NB50100 | 50A | 1P+N | B | B | 100mA | 132417 |
| EKL15-63B-1NB63100 | 63A | 1P+N | B | B | 100mA | 132418 |
| EKL15-63B-1NB06300 | 6A | 1P+N | B | B | 300mA | 132419 |
| EKL15-63B-1NB10300 | 10A | 1P+N | B | B | 300mA | 132420 |
| EKL15-63B-1NB16300 | 16A | 1P+N | B | B | 300mA | 132421 |
| EKL15-63B-1NB20300 | 20A | 1P+N | B | B | 300mA | 132422 |
| EKL15-63B-1NB25300 | 25A | 1P+N | B | B | 300mA | 132423 |
| EKL15-63B-1NB32300 | 32A | 1P+N | B | B | 300mA | 132424 |
| EKL15-63B-1NB40300 | 40A | 1P+N | B | B | 300mA | 132425 |
| EKL15-63B-1NB50300 | 50A | 1P+N | B | B | 300mA | 132426 |
| EKL15-63B-1NB63300 | 63A | 1P+N | B | B | 300mA | 132427 |
| EKL15-63B-1NC0630 | 6A | 1P+N | C | B | 30mA | 132428 |
| EKL15-63B-1NC1030 | 10A | 1P+N | C | B | 30mA | 132429 |
| EKL15-63B-1NC1630 | 16A | 1P+N | C | B | 30mA | 132430 |
| EKL15-63B-1NC2030 | 20A | 1P+N | C | B | 30mA | 132431 |
| EKL15-63B-1NC2530 | 25A | 1P+N | C | B | 30mA | 132432 |
| EKL15-63B-1NC3230 | 32A | 1P+N | C | B | 30mA | 132433 |
| EKL15-63B-1NC4030 | 40A | 1P+N | C | B | 30mA | 132434 |
| EKL15-63B-1NC5030 | 50A | 1P+N | C | B | 30mA | 132435 |
| EKL15-63B-1NC6330 | 63A | 1P+N | C | B | 30mA | 132436 |
| EKL15-63B-1NC06100 | 6A | 1P+N | C | B | 100mA | 132437 |
| EKL15-63B-1NC10100 | 10A | 1P+N | C | B | 100mA | 132438 |
| EKL15-63B-1NC16100 | 16A | 1P+N | C | B | 100mA | 132439 |
| EKL15-63B-1NC20100 | 20A | 1P+N | C | B | 100mA | 132440 |
| EKL15-63B-1NC25100 | 25A | 1P+N | C | B | 100mA | 132441 |
| EKL15-63B-1NC32100 | 32A | 1P+N | C | B | 100mA | 132442 |
| EKL15-63B-1NC40100 | 40A | 1P+N | C | B | 100mA | 132443 |
| EKL15-63B-1NC50100 | 50A | 1P+N | C | B | 100mA | 132444 |
| EKL15-63B-1NC63100 | 63A | 1P+N | C | B | 100mA | 132445 |
| EKL15-63B-1NC06300 | 6A | 1P+N | C | B | 300mA | 132446 |
| EKL15-63B-1NC10300 | 10A | 1P+N | C | B | 300mA | 132447 |
| EKL15-63B-1NC16300 | 16A | 1P+N | C | B | 300mA | 132448 |
| EKL15-63B-1NC20300 | 20A | 1P+N | C | B | 300mA | 132449 |
| EKL15-63B-1NC25300 | 25A | 1P+N | C | B | 300mA | 132450 |
| EKL15-63B-1NC32300 | 32A | 1P+N | C | B | 300mA | 132451 |
| EKL15-63B-1NC40300 | 40A | 1P+N | C | B | 300mA | 132452 |
| EKL15-63B-1NC50300 | 50A | 1P+N | C | B | 300mA | 132453 |
| EKL15-63B-1NC63300 | 63A | 1P+N | C | B | 300mA | 132454 |
| EKL15-63B-1ND0630 | 6A | 1P+N | D | B | 30mA | 133360 |
| EKL15-63B-1ND1030 | 10A | 1P+N | D | B | 30mA | 133361 |
| EKL15-63B-1ND1630 | 16A | 1P+N | D | B | 30mA | 133362 |
| EKL15-63B-1ND2030 | 20A | 1P+N | D | B | 30mA | 133363 |
| EKL15-63B-1ND2530 | 25A | 1P+N | D | B | 30mA | 133364 |
| EKL15-63B-1ND3230 | 32A | 1P+N | D | B | 30mA | 133365 |
| EKL15-63B-1ND4030 | 40A | 1P+N | D | B | 30mA | 133366 |
| EKL15-63B-1ND5030 | 50A | 1P+N | D | B | 30mA | 133367 |
| EKL15-63B-1ND6330 | 63A | 1P+N | D | B | 30mA | 133368 |
| EKL15-63B-1ND06100 | 6A | 1P+N | D | B | 100mA | 133369 |
| EKL15-63B-1ND10100 | 10A | 1P+N | D | B | 100mA | 133370 |
| EKL15-63B-1ND16100 | 16A | 1P+N | D | B | 100mA | 133371 |
| EKL15-63B-1ND20100 | 20A | 1P+N | D | B | 100mA | 133372 |
| EKL15-63B-1ND25100 | 25A | 1P+N | D | B | 100mA | 133373 |
| EKL15-63B-1ND32100 | 32A | 1P+N | D | B | 100mA | 133374 |
| EKL15-63B-1ND40100 | 40A | 1P+N | D | B | 100mA | 133375 |
| EKL15-63B-1ND50100 | 50A | 1P+N | D | B | 100mA | 133376 |
| EKL15-63B-1ND63100 | 63A | 1P+N | D | B | 100mA | 133377 |
| EKL15-63B-1ND06300 | 6A | 1P+N | D | B | 300mA | 133378 |
| EKL15-63B-1ND10300 | 10A | 1P+N | D | B | 300mA | 133379 |
| EKL15-63B-1ND16300 | 16A | 1P+N | D | B | 300mA | 133380 |
| EKL15-63B-1ND20300 | 20A | 1P+N | D | B | 300mA | 133381 |
| EKL15-63B-1ND25300 | 25A | 1P+N | D | B | 300mA | 133382 |
| EKL15-63B-1ND32300 | 32A | 1P+N | D | B | 300mA | 133383 |
| EKL15-63B-1ND40300 | 40A | 1P+N | D | B | 300mA | 133384 |
| EKL15-63B-1ND50300 | 50A | 1P+N | D | B | 300mA | 133385 |
| EKL15-63B-1ND63300 | 63A | 1P+N | D | B | 300mA | 133386 |
| EKL15-63B-3NB0630 | 6A | 3P+N | B | B | 30mA | 132455 |
| EKL15-63B-3NB1030 | 10A | 3P+N | B | B | 30mA | 132456 |
| EKL15-63B-3NB1630 | 16A | 3P+N | B | B | 30mA | 132457 |
| EKL15-63B-3NB2030 | 20A | 3P+N | B | B | 30mA | 132458 |
| EKL15-63B-3NB2530 | 25A | 3P+N | B | B | 30mA | 132459 |
| EKL15-63B-3NB3230 | 32A | 3P+N | B | B | 30mA | 132460 |
| EKL15-63B-3NB4030 | 40A | 3P+N | B | B | 30mA | 132461 |
| EKL15-63B-3NB5030 | 50A | 3P+N | B | B | 30mA | 132462 |
| EKL15-63B-3NB6330 | 63A | 3P+N | B | B | 30mA | 132463 |
| EKL15-63B-3NB06100 | 6A | 3P+N | B | B | 100mA | 132464 |
| EKL15-63B-3NB10100 | 10A | 3P+N | B | B | 100mA | 132465 |
| EKL15-63B-3NB16100 | 16A | 3P+N | B | B | 100mA | 132466 |
| EKL15-63B-3NB20100 | 20A | 3P+N | B | B | 100mA | 132467 |
| EKL15-63B-3NB25100 | 25A | 3P+N | B | B | 100mA | 132468 |
| EKL15-63B-3NB32100 | 32A | 3P+N | B | B | 100mA | 132469 |
| EKL15-63B-3NB40100 | 40A | 3P+N | B | B | 100mA | 132470 |
| EKL15-63B-3NB50100 | 50A | 3P+N | B | B | 100mA | 132471 |
| EKL15-63B-3NB63100 | 63A | 3P+N | B | B | 100mA | 132472 |
| EKL15-63B-3NB06300 | 6A | 3P+N | B | B | 300mA | 132473 |
| EKL15-63B-3NB10300 | 10A | 3P+N | B | B | 300mA | 132474 |
| EKL15-63B-3NB16300 | 16A | 3P+N | B | B | 300mA | 132475 |
| EKL15-63B-3NB20300 | 20A | 3P+N | B | B | 300mA | 132476 |
| EKL15-63B-3NB25300 | 25A | 3P+N | B | B | 300mA | 132477 |
| EKL15-63B-3NB32300 | 32A | 3P+N | B | B | 300mA | 132478 |
| EKL15-63B-3NB40300 | 40A | 3P+N | B | B | 300mA | 132479 |
| EKL15-63B-3NB50300 | 50A | 3P+N | B | B | 300mA | 132480 |
| EKL15-63B-3NB63300 | 63A | 3P+N | B | B | 300mA | 132481 |
| EKL15-63B-3NC0630 | 6A | 3P+N | C | B | 30mA | 132482 |
| EKL15-63B-3NC1030 | 10A | 3P+N | C | B | 30mA | 132483 |
| EKL15-63B-3NC1630 | 16A | 3P+N | C | B | 30mA | 132484 |
| EKL15-63B-3NC2030 | 20A | 3P+N | C | B | 30mA | 132485 |
| EKL15-63B-3NC2530 | 25A | 3P+N | C | B | 30mA | 132486 |
| EKL15-63B-3NC3230 | 32A | 3P+N | C | B | 30mA | 132487 |
| EKL15-63B-3NC4030 | 40A | 3P+N | C | B | 30mA | 132488 |
| EKL15-63B-3NC5030 | 50A | 3P+N | C | B | 30mA | 132489 |
| EKL15-63B-3NC6330 | 63A | 3P+N | C | B | 30mA | 132490 |
| EKL15-63B-3NC06100 | 6A | 3P+N | C | B | 100mA | 132491 |
| EKL15-63B-3NC10100 | 10A | 3P+N | C | B | 100mA | 132492 |
| EKL15-63B-3NC16100 | 16A | 3P+N | C | B | 100mA | 132493 |
| EKL15-63B-3NC20100 | 20A | 3P+N | C | B | 100mA | 132494 |
| EKL15-63B-3NC25100 | 25A | 3P+N | C | B | 100mA | 132495 |
| EKL15-63B-3NC32100 | 32A | 3P+N | C | B | 100mA | 132496 |
| EKL15-63B-3NC40100 | 40A | 3P+N | C | B | 100mA | 132497 |
| EKL15-63B-3NC50100 | 50A | 3P+N | C | B | 100mA | 132498 |
| EKL15-63B-3NC63100 | 63A | 3P+N | C | B | 100mA | 132499 |
| EKL15-63B-3NC06300 | 6A | 3P+N | C | B | 300mA | 132500 |
| EKL15-63B-3NC10300 | 10A | 3P+N | C | B | 300mA | 132501 |
| EKL15-63B-3NC16300 | 16A | 3P+N | C | B | 300mA | 132502 |
| EKL15-63B-3NC20300 | 20A | 3P+N | C | B | 300mA | 132503 |
| EKL15-63B-3NC25300 | 25A | 3P+N | C | B | 300mA | 132504 |
| EKL15-63B-3NC32300 | 32A | 3P+N | C | B | 300mA | 132505 |
| EKL15-63B-3NC40300 | 40A | 3P+N | C | B | 300mA | 132506 |
| EKL15-63B-3NC50300 | 50A | 3P+N | C | B | 300mA | 132507 |
| EKL15-63B-3NC63300 | 63A | 3P+N | C | B | 300mA | 132508 |
| EKL15-63B-3ND0630 | 6A | 3P+N | D | B | 30mA | 133387 |
| EKL15-63B-3ND1030 | 10A | 3P+N | D | B | 30mA | 133388 |
| EKL15-63B-3ND1630 | 16A | 3P+N | D | B | 30mA | 133389 |
| EKL15-63B-3ND2030 | 20A | 3P+N | D | B | 30mA | 133390 |
| EKL15-63B-3ND2530 | 25A | 3P+N | D | B | 30mA | 133391 |
| EKL15-63B-3ND3230 | 32A | 3P+N | D | B | 30mA | 133392 |
| EKL15-63B-3ND4030 | 40A | 3P+N | D | B | 30mA | 133393 |
| EKL15-63B-3ND5030 | 50A | 3P+N | D | B | 30mA | 133394 |
| EKL15-63B-3ND6330 | 63A | 3P+N | D | B | 30mA | 133395 |
| EKL15-63B-3ND06100 | 6A | 3P+N | D | B | 100mA | 133396 |
| EKL15-63B-3ND10100 | 10A | 3P+N | D | B | 100mA | 133397 |
| EKL15-63B-3ND16100 | 16A | 3P+N | D | B | 100mA | 133398 |
| EKL15-63B-3ND20100 | 20A | 3P+N | D | B | 100mA | 133399 |
| EKL15-63B-3ND25100 | 25A | 3P+N | D | B | 100mA | 133400 |
| EKL15-63B-3ND32100 | 32A | 3P+N | D | B | 100mA | 133401 |
| EKL15-63B-3ND40100 | 40A | 3P+N | D | B | 100mA | 133402 |
| EKL15-63B-3ND50100 | 50A | 3P+N | D | B | 100mA | 133403 |
| EKL15-63B-3ND63100 | 63A | 3P+N | D | B | 100mA | 133404 |
| EKL15-63B-3ND06300 | 6A | 3P+N | D | B | 300mA | 133405 |
| EKL15-63B-3ND10300 | 10A | 3P+N | D | B | 300mA | 133406 |
| EKL15-63B-3ND16300 | 16A | 3P+N | D | B | 300mA | 133407 |
| EKL15-63B-3ND20300 | 20A | 3P+N | D | B | 300mA | 133408 |
| EKL15-63B-3ND25300 | 25A | 3P+N | D | B | 300mA | 133409 |
| EKL15-63B-3ND32300 | 32A | 3P+N | D | B | 300mA | 133410 |
| EKL15-63B-3ND40300 | 40A | 3P+N | D | B | 300mA | 133411 |
| EKL15-63B-3ND50300 | 50A | 3P+N | D | B | 300mA | 133412 |
| EKL15-63B-3ND63300 | 63A | 3P+N | D | B | 300mA | 133413 |
