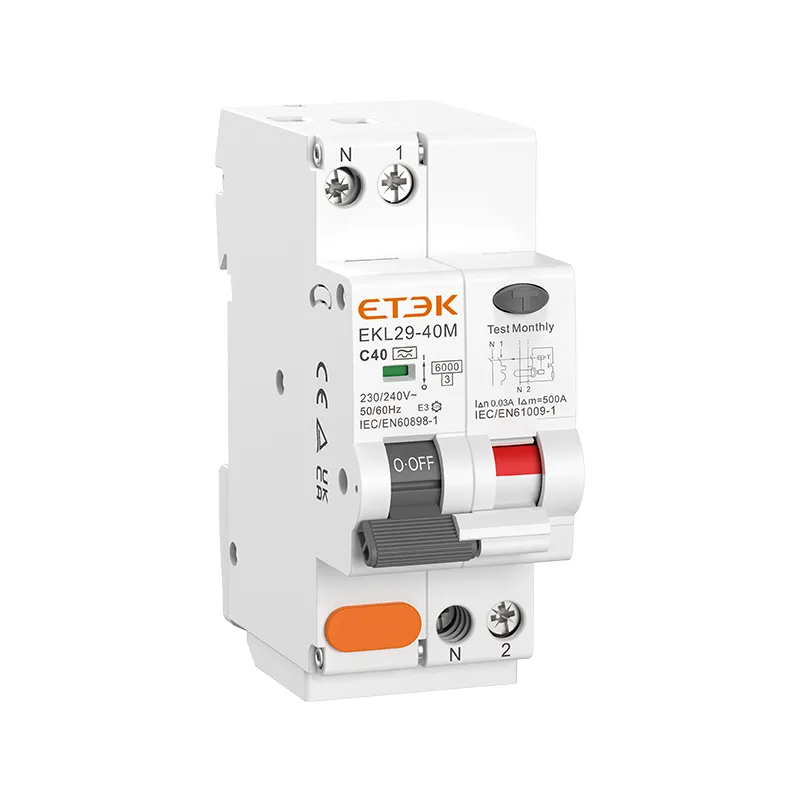

EKL29-40M RCBO Электромагнитный выключатель остаточного тока с защитой от сверхтоков
Запросить
● Стандарт: IEC61009-1
● Тип: AC, A
● Номинальный ток: 6~40А
● Номинальное напряжение: 230/240~
● Количество полюсов: одиночные полюса
● Номинальный остаточный рабочий ток (IAn): 10, 30, 100, 300 мА
● Номинальная отключающая способность при коротком замыкании: 6 кА
● Кривая отключения: B, C
● Температура окружающего воздуха: -25...+40 ºC
● Подключение: снизу
● Сертификаты: CE, CB

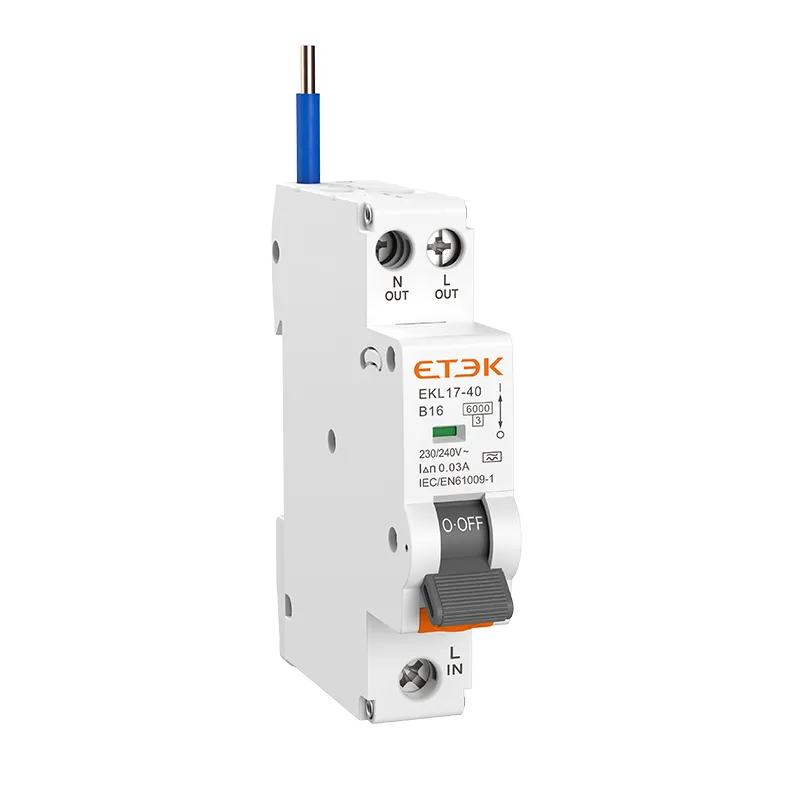

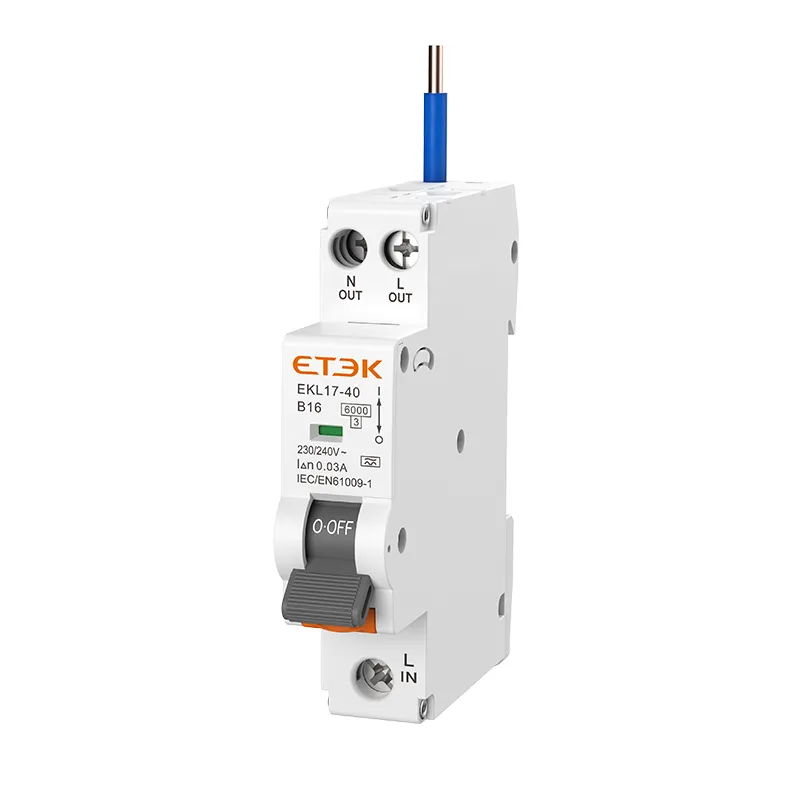

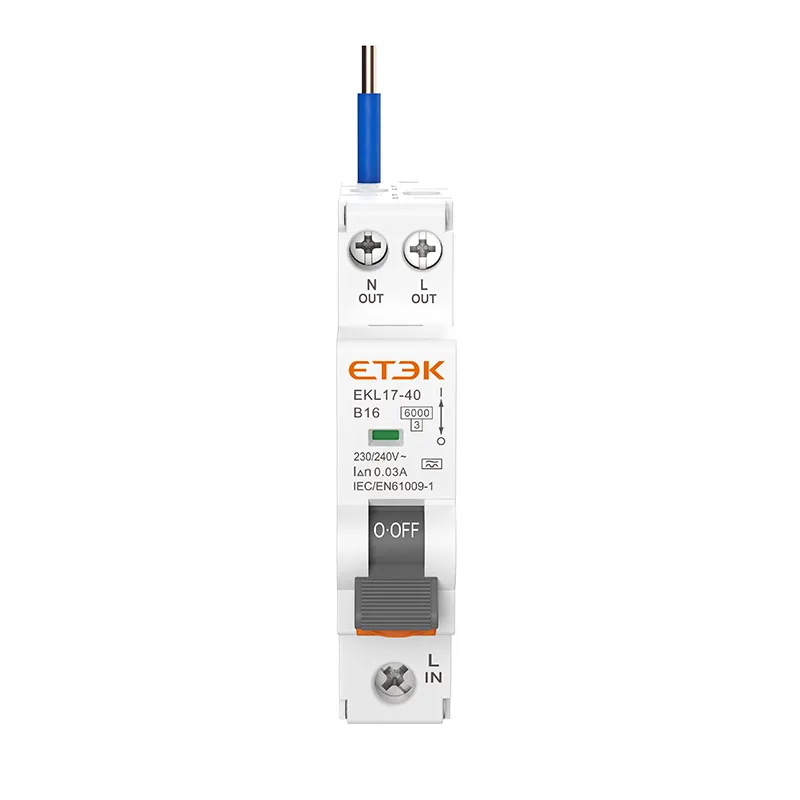

EKL17-40 — это 1P+N дифференциальный автоматический выключатель с защитой от сверхтоков (RCBO) в одном модуле для защиты от токов короткого замыкания, перегрузки, токов замыкания на землю, косвенных контактов, дополнительной защиты от прямых контактов, EKL17-40 RCBO обеспечивает 10, 30, 100, 300 мА в четырех различных версиях. Кроме того, EKL17-40 оснащен нейтральным проводом питания.
EKL17-40 1P+N RCBO объединяет в одном модуле как защиту от остаточного тока, так и защиту от перегрузки по току. Некоторые из его особенностей включают:
1. Улучшенная защита : нейтральный провод питания обеспечивает дополнительную защиту от замыканий на землю и сверхтоков.
2. Повышенная безопасность : АВДТ с нейтральным и заземляющим проводами помогает повысить безопасность электроустановок, обеспечивая защиту как от утечек тока на землю, так и от сверхтоков.
3. Подходит для особых случаев применения : этот тип АВДТ особенно подходит для установок, где требуется функциональный заземляющий провод, например, в медицинских учреждениях или зонах с чувствительным электронным оборудованием.
4. Соответствие нормативным требованиям : использование функционального заземляющего провода часто является обязательным требованием в некоторых отраслях или странах, а дифференциальный автомат 1P+N с нейтральным проводом помогает выполнить эти требования.
5. Простота установки : как и стандартный АВДТ 1P+N, версия с нейтральными проводами проста в установке и требует минимального количества проводов, что помогает сэкономить время и усилия при установке.
| Стандарт | МЭК/EN61009-1 |
| Защита | Замыкание на землю, перегрузка по току и короткое замыкание, перенапряжение (по выбору) |
| Тип поездки | Замыкание на землю: Электронное |
| Перегрузка и короткое замыкание: термомагнитный | |
| Тип защиты (утечка тока) | АС,А |
| Количество полюсов | 1P+N 1модуль, линия N с отключенным |
| Номинальные токи (In) | 6,10,16,20,25,32,40А |
| Номинальные токи чувствительности I△n | 10,30,100,300мА |
| Остаточный ток выключения при I△n | ≤ 0,1 с |
| Номинальная остаточная включающая и отключающая способность (I△m) | 500А(In≤50А) |
| Номинальное напряжение (Ue) | 230/240В~ |
| Номинальная частота | 50/60Гц |
| Номинальная отключающая способность | 6000А |
| Класс ограничения энергии | 3 |
| Номинальное импульсное выдерживаемое напряжение (1,2/50) Uimp | 4000 В |
| Напряжение испытания диэлектрика при инд. частоте в течение 1 мин. | 2кВ |
| Характеристика термического срабатывания | (1,13-1,45) х В |
| Характеристика магнитного расцепления | B:(3-5) х В, C:(5-10) х В |
| Электрическая жизнь | 4000 циклов |
| Механическая жизнь | 10 000 циклов |
| Индикатор положения контакта | Да |
| Степень защиты | IP20 |
| Температура окружающей среды | -25℃ до +40℃, макс. влажность 95% |
| Тип клеммного соединения | Кабель/штыревая шина |
| Макс. размер клеммы для кабеля | Д(вх): 25мм2 , Н/Д(вне): 16мм2 |
| Макс.момент затяжки | L(вход):2.5Нм, N/L(выход):2Н.м |
| Установка | Монтаж на 35-мм DIN-рейку |
| Связь | Снизу |
