EKL29-40 RCBO электронный тип устройства защитного отключения с защитой от сверхтоков
Запросить
● Стандарт: IEC61009-1
● Тип: AC, A
● Номинальный ток: 6~40А
● Номинальное напряжение: 230/240~
● Количество полюсов: один полюс
● Номинальный остаточный рабочий ток (IAn): 10,30, 100, 300 мА
● Номинальная отключающая способность при коротком замыкании: 6 кА
● Кривая отключения: B, C
● Температура окружающего воздуха: -25...+40 ºC
● Подключение: снизу
● Сертификаты: CE, CB, UKCA, S

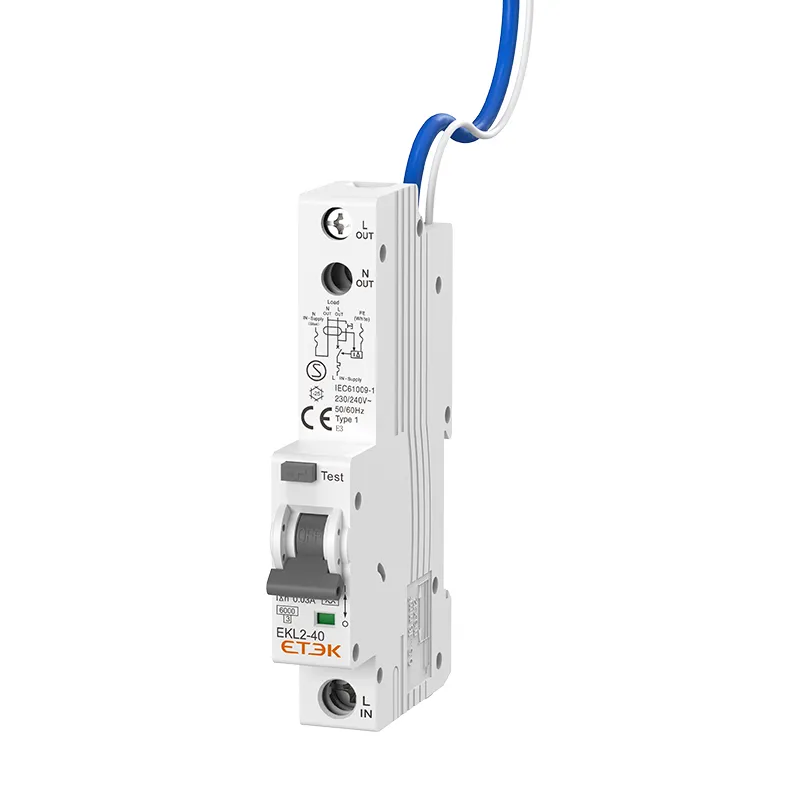

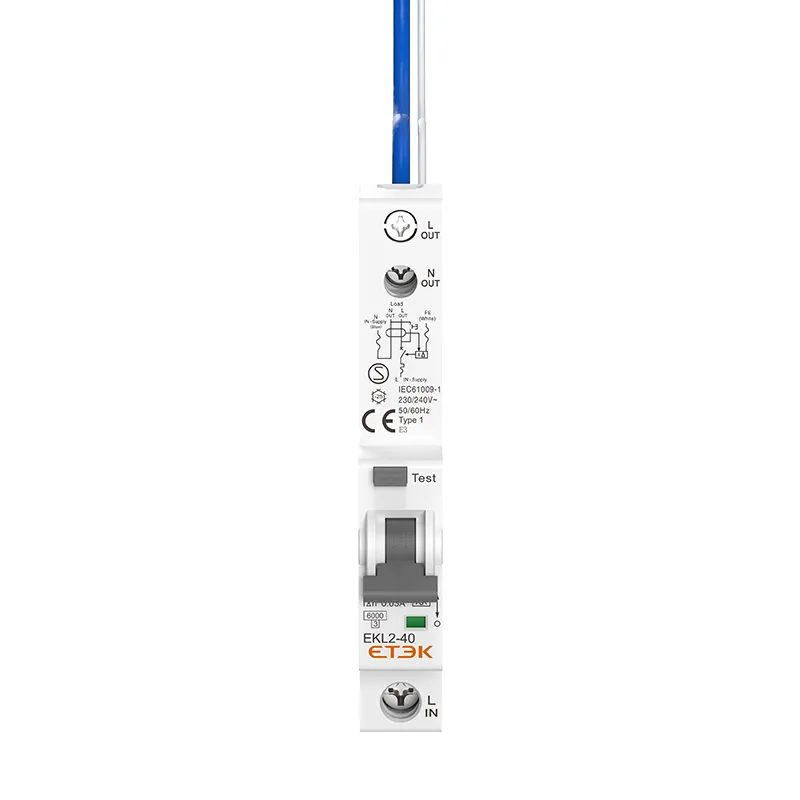

Электронные автоматические выключатели защитного отключения 1P+N с защитой от сверхтоков (RCBO) EKL2-40 обладают отключающей способностью 6 кА и только в одном модуле удовлетворяют спрос на устройства, которые полностью защищают современные установки от токов короткого замыкания, перегрузок, токов замыкания на землю и косвенных контактов, обеспечивая дополнительную защиту от прямых контактов (версии 30 мА).

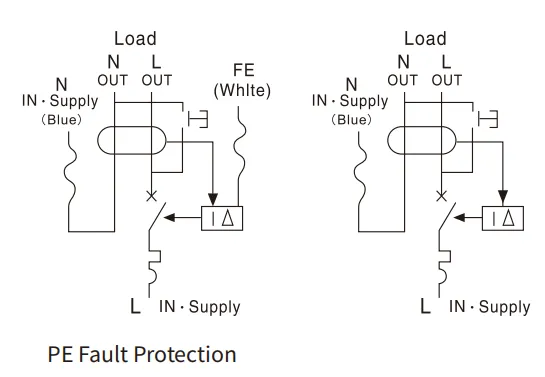

Коммерческий одномодульный АВДТ имеет заземляющий провод для обеспечения обнаружения утечки на землю в случае случайной потери нейтрали в установке.
Эти электронные АВДТ могут быть установлены в странах, где общепринято использование АВДТ 1P+N с функциональным заземлением.
| Стандарт | МЭК/EN61009-1 | ||
|
Защита |
Замыкание на землю, перегрузка по току и короткое замыкание, перенапряжение (по выбору)
|
||
|
Тип поездки |
Замыкание на землю: Электронное |
||
|
Перегрузка и короткое замыкание: Термомагнитный |
|||
| Тип | АС, А | ||
|
Количество полюсов |
1P+N,1 Модуль, линия N с отключенным |
||
| Номинальный ток In | 6,10,16,20,25,32,40А | ||
|
Номинальные токи чувствительности I△n |
10,30,100,300мА | ||
| Остаточный ток выключения при I△n | ≤0,1с | ||
| Номинальная остаточная включающая и отключающая способность (I△m) | 500А(In≤50А) | ||
| Номинальное напряжение Ue | 230/240В~ | ||
| Номинальная частота | 50/60Гц | ||
| Номинальная отключающая способность | 6000А | ||
| Класс ограничения энергии | 3 | ||
| Номинальное импульсное выдерживаемое напряжение (1,2/50) Uimp | 4000 В | ||
| Напряжение испытания диэлектрика при инд. частоте в течение 1 мин. | 2кВ | ||
|
Характеристика термического срабатывания |
(1,13-1,45) х В |
||
| Характеристика магнитного расцепления |
B:(3-5) х В, C:(5-10) х В |
||
| Электрическая жизнь | 4000 циклов | ||
| Механическая жизнь | 10 000 циклов | ||
| Индикатор положения контакта | Да | ||
| Степень защиты | IP20 | ||
| Температура окружающей среды | -25℃~+40℃, макс. влажность 95% | ||
| Тип клеммного соединения | Кабель/штыревая шина | ||
|
Макс. размер клеммы для кабеля |
Д(вход): 25мм2 , Н/Д(выход): 16мм2
|
||
| Макс. момент затяжки |
L(вход):2,5 Нм, N/L(выход): 2 Нм
|
||
|
Установка |
Монтаж на 35-мм DIN-рейку |
||
| Связь |
Снизу |
||
| Поляки | Номинальный ток (А) | Кривая В | |||
| Чувствительность | |||||
| 10mA | 30mA | 100mA | 300mA | ||
| Тип АС | |||||
| 1P+N | 6A | EKL2-40-1NB0610 | EKL2-40-1NB0630 | EKL2-40-1NB06100 | EKL2-40-1NB06300 |
| 10A | EKL2-40-1NB1010 | EKL2-40-1NB1030 | EKL2-40-1NB10100 | EKL2-40-1NB10300 | |
| 16A | EKL2-40-1NB1610 | EKL2-40-1NB1630 | EKL2-40-1NB16100 | EKL2-40-1NB16300 | |
| 20A | EKL2-40-1NB2010 | EKL2-40-1NB2030 | EKL2-40-1NB20100 | EKL2-40-1NB20300 | |
| 25A | EKL2-40-1NB2510 | EKL2-40-1NB2530 | EKL2-40-1NB25100 | EKL2-40-1NB25300 | |
| 32A | EKL2-40-1NB3210 | EKL2-40-1NB3230 | EKL2-40-1NB32100 | EKL2-40-1NB32300 | |
| 40A | EKL2-40-1NB4010 | EKL2-40-1NB4030 | EKL2-40-1NB40100 | EKL2-40-1NB40300 | |
| Тип А | |||||
| 6A | EKL2-40-1NB0610A | EKL2-40-1NB0630A | EKL2-40-1NB06100A | EKL2-40-1NB06300A | |
| 10A | EKL2-40-1NB1010A | EKL2-40-1NB1030A | EKL2-40-1NB10100A | EKL2-40-1NB10300A | |
| 16A | EKL2-40-1NB1610A | EKL2-40-1NB1630A | EKL2-40-1NB16100A | EKL2-40-1NB16300A | |
| 20A | EKL2-40-1NB2010A | EKL2-40-1NB2030A | EKL2-40-1NB20100A | EKL2-40-1NB20300A | |
| 25A | EKL2-40-1NB2510A | EKL2-40-1NB2530A | EKL2-40-1NB25100A | EKL2-40-1NB25300A | |
| 32A | EKL2-40-1NB3210A | EKL2-40-1NB3230A | EKL2-40-1NB32100A | EKL2-40-1NB32300A | |
| 40A | EKL2-40-1NB4010A | EKL2-40-1NB4030A | EKL2-40-1NB40100A | EKL2-40-1NB40300A | |
| Поляки | Номинальный ток (А) | Кривая С | |||
| Чувствительность | |||||
| 10mA | 30mA | 100mA | 300mA | ||
| Тип АС | |||||
| 1P+N | 6A | EKL2-40-1NC0610 | EKL2-40-1NC0630 | EKL2-40-1NC06100 | EKL2-40-1NC06300 |
| 10A | EKL2-40-1NC1010 | EKL2-40-1NC1030 | EKL2-40-1NC10100 | EKL2-40-1NC10300 | |
| 16A | EKL2-40-1NC1610 | EKL2-40-1NC1630 | EKL2-40-1NC16100 | EKL2-40-1NC16300 | |
| 20A | EKL2-40-1NC2010 | EKL2-40-1NC2030 | EKL2-40-1NC20100 | EKL2-40-1NC20300 | |
| 25A | EKL2-40-1NC2510 | EKL2-40-1NC2530 | EKL2-40-1NC25100 | EKL2-40-1NC25300 | |
| 32A | EKL2-40-1NC3210 | EKL2-40-1NC3230 | EKL2-40-1NC32100 | EKL2-40-1NC32300 | |
| 40A | EKL2-40-1NC4010 | EKL2-40-1NC4030 | EKL2-40-1NC40100 | EKL2-40-1NC40300 | |
| Тип А | |||||
| 6A | EKL2-40-1NC0610A | EKL2-40-1NC0630A | EKL2-40-1NC06100A | EKL2-40-1NC06300A | |
| 10A | EKL2-40-1NC1010A | EKL2-40-1NC1030A | EKL2-40-1NC10100A | EKL2-40-1NC10300A | |
| 16A | EKL2-40-1NC1610A | EKL2-40-1NC1630A | EKL2-40-1NC16100A | EKL2-40-1NC16300A | |
| 20A | EKL2-40-1NC2010A | EKL2-40-1NC2030A | EKL2-40-1NC20100A | EKL2-40-1NC20300A | |
| 25A | EKL2-40-1NC2510A | EKL2-40-1NC2530A | EKL2-40-1NC25100A | EKL2-40-1NC25300A | |
| 32A | EKL2-40-1NC3210A | EKL2-40-1NC3230A | EKL2-40-1NC32100A | EKL2-40-1NC32300A | |
| 40A | EKL2-40-1NC4010A | EKL2-40-1NC4030A | EKL2-40-1NC40100A | EKL2-40-1NC40300A | |
