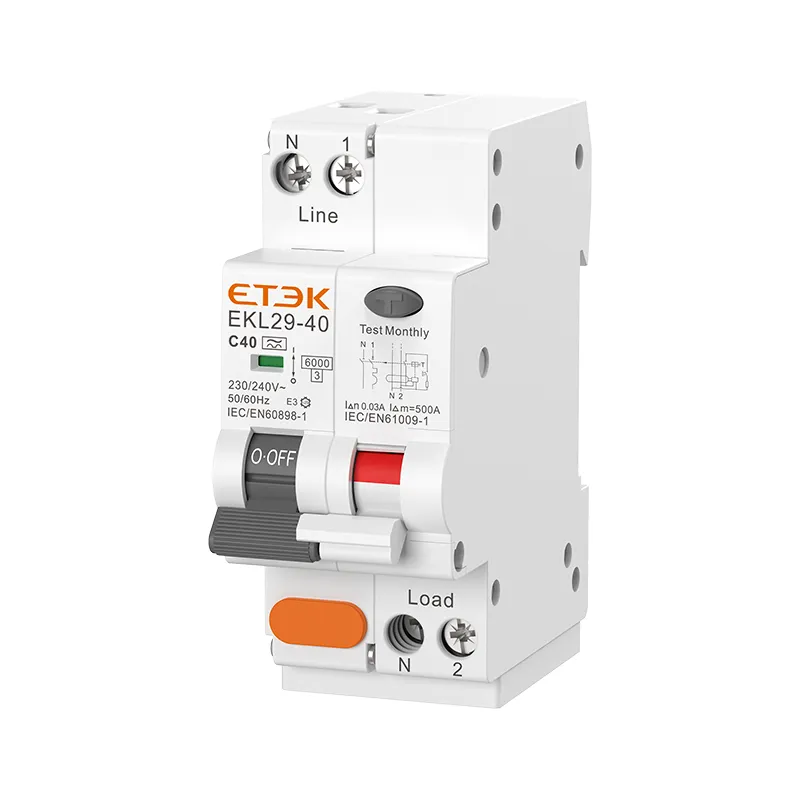

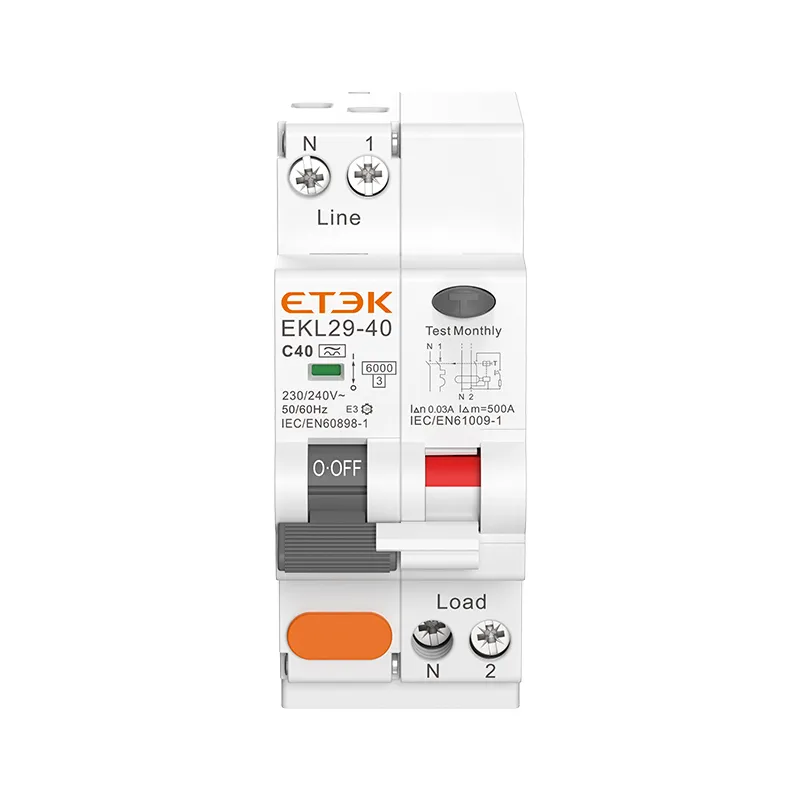

EKL29-40 RCBO электронный тип устройства защитного отключения с защитой от сверхтоков

EKL29-40 RCBO — это электронный дифференциальный выключатель с защитой от сверхтоков. Он предназначен для защиты конечных распределительных однофазных установок в коммерческих и промышленных зданиях с максимальным номиналом 40 А.

● Стандарт: IEC61009-1, IEC60898-1
● Тип: AC, A
● Номинальный ток: 6~40А
● Номинальное напряжение: 230/240~
● Количество полюсов: 2P(1P+N)
● Номинальный остаточный рабочий ток (IΔn): 30, 100 и 300 мА
● Номинальная отключающая способность при коротком замыкании: 6 кА
● Кривая отключения: B, C
● Температура окружающего воздуха: -25...+55 ºC
● Подключение: сверху

Запросить сейчас PDF

EKL29-40 RCBO электронный тип устройства защитного отключения с защитой от сверхтоков

Запросить сейчас PDF

Обзор продукта

EKL29-40 RCBO — это электронный выключатель остаточного тока с защитой от сверхтоков. Он предназначен для защиты конечных распределительных однофазных установок в коммерческих и промышленных зданиях с максимальным номиналом 40 А.

  • Модульная конструкция, простота установки.

  • Чувствительность срабатывания от 30 мА до 300 мА для покрытия всех потребностей защиты от утечки на землю.

Технические параметры

Технические данные

Стандарт МЭК/EN61009-1, МЭК/EN60898-1
Защита Замыкание на землю, перегрузка по току и короткое замыкание, перенапряжение (по выбору)
Тип поездки Замыкание на землю: Электронное
Перегрузка и короткое замыкание: Термомагнитный
Тип защиты (утечка тока) АС, А
Количество полюсов 1P+N 2модуля, линия N с отключенным
Номинальное напряжение (Ue) 230/240В~
Номинальная частота 50/60Гц
Номинальные токи (In) 6,10,16,20,25,32,40А
Номинальные токи чувствительности I△n 30,100,300мА
Остаточный ток выключения при I△n ≤ 0,1 с
Номинальная остаточная включающая и отключающая способность (I△m) 500А(In≤50А)
Номинальная отключающая способность 6000А
Класс ограничения энергии 3
Номинальное импульсное выдерживаемое напряжение (1,2/50) Uimp 4000 В
Напряжение испытания диэлектрика при инд. частоте в течение 1 мин. 2кВ
Характеристика термического срабатывания (1,13-1,45) х В
Характеристика магнитного расцепления B:(3-5) х В, C:(5-10) х В
Электрическая жизнь 4000 циклов
Механическая жизнь 10 000 циклов
Индикатор положения контакта Да
Индикатор замыкания на землю Да
Степень защиты IP20
Температура окружающей среды -25℃ до +55℃, макс. влажность 95%
Тип клеммного соединения Кабель/штыревая шина
Макс. размер клеммы для кабеля 16мм 2
Макс. момент затяжки 2.5Нм
Установка Монтаж на DIN-рейку 35 мм
Связь Сверху
