EKL5-63B Тип B Устройство защитного отключения с защитой от сверхтоков (RCBO)
Запросить
● Стандарт: IEC61009-1, IEC60898-1
● Тип: AC, A
● Номинальный ток: 6~40А
● Номинальное напряжение: 230/240~
● Количество полюсов: 2P(1P+N)
● Технология расцепителя: Электромагнитный тип
● Номинальный остаточный рабочий ток (IΔn): 30, 100 и 300 мА
● Номинальная отключающая способность при коротком замыкании: 6 кА
● Кривая отключения: B, C
● Температура окружающего воздуха: -25...+55 ºC
● Подключение: сверху и снизу

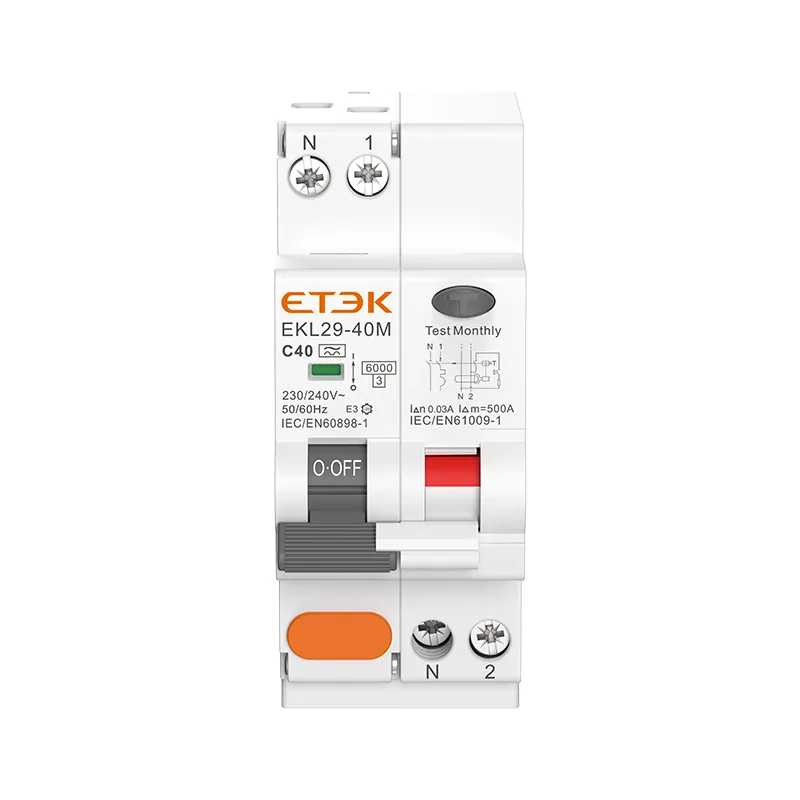

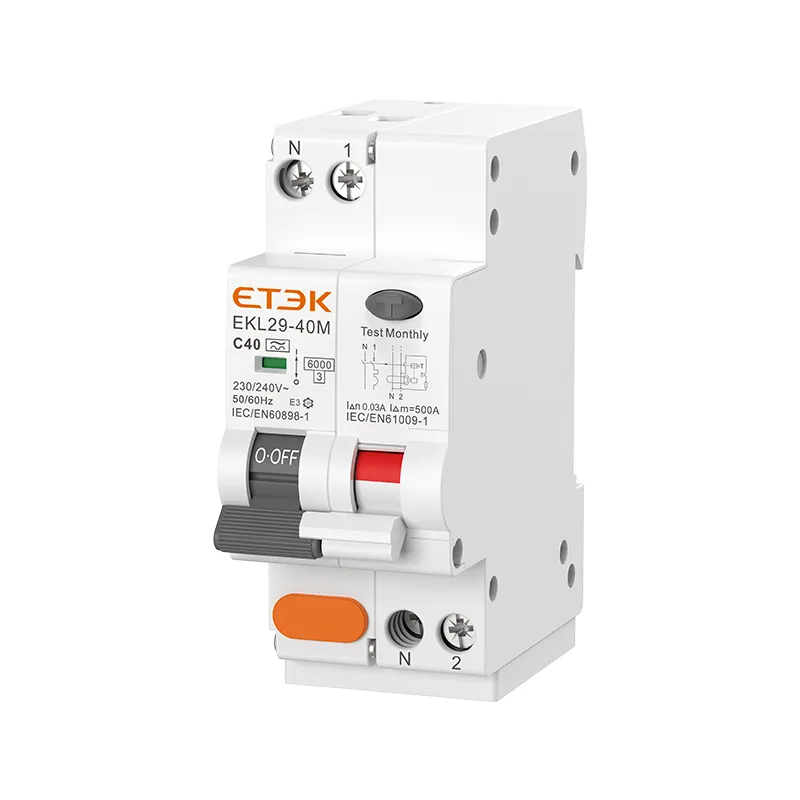

EKL29-40M RCBO — это электромагнитный дифференциальный выключатель с защитой от сверхтоков. Он предназначен для защиты конечных распределительных однофазных установок в коммерческих и промышленных зданиях с максимальным номиналом 40 А.
Модульная конструкция, простота установки.
Чувствительность срабатывания от 30 мА до 300 мА для покрытия всех потребностей защиты от утечки на землю.
| Стандарт | МЭК/EN61009-1, МЭК/EN60898-1 |
| Защита | Замыкание на землю, перегрузка по току и короткое замыкание |
| Тип поездки | Замыкание на землю: Электромагнитное |
| Перегрузка и короткое замыкание: Термомагнитный | |
| Тип защиты (утечка тока) | АС, А |
| Количество полюсов | 1P+N 2модуля, линия N с отключенным |
| Номинальное напряжение (Ue) | 230/240В~ |
| Номинальная частота | 50/60Гц |
| Номинальные токи (In) | 6,10,16,20,25,32,40А |
| Номинальные токи чувствительности I△n | 30,100,300мА |
| Остаточный ток выключения при I△n | ≤ 0,1 с |
| Номинальная остаточная включающая и отключающая способность (I△m) | 500А(In≤50А) |
| Номинальная отключающая способность | 6000А |
| Класс ограничения энергии | 3 |
| Номинальное импульсное выдерживаемое напряжение (1,2/50) Uimp | 4000 В |
| Напряжение испытания диэлектрика при инд. частоте в течение 1 мин. | 2кВ |
| Характеристика термического срабатывания | (1,13-1,45) х В |
| Характеристика магнитного расцепления | B:(3-5) х В, C:(5-10) х В |
| Электрическая жизнь | 4000 циклов |
| Механическая жизнь | 10 000 циклов |
| Индикатор положения контакта | Да |
| Индикатор замыкания на землю | Да |
| Степень защиты | IP20 |
| Температура окружающей среды | -25℃ до +55℃, макс. влажность 95% |
| Тип клеммного соединения | Кабель/штыревая шина |
| Макс. размер клеммы для кабеля | 16мм 2 |
| Макс. момент затяжки | 2.5Нм |
| Установка | Монтаж на DIN-рейку 35 мм |
| Связь | Сверху и снизу |
