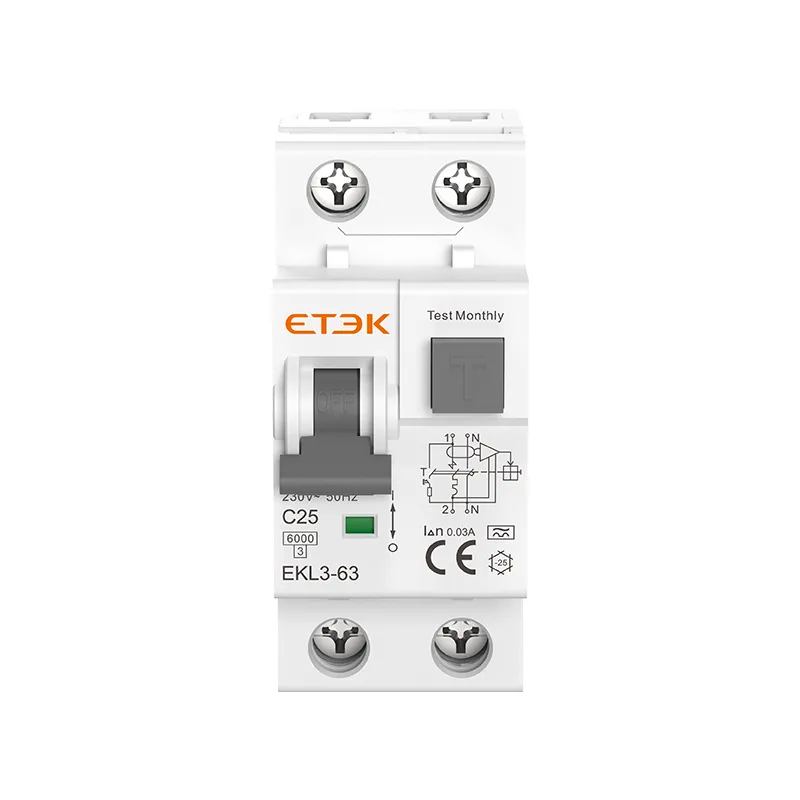

EKL3-63 Электронный дифференциальный выключатель с защитой от сверхтоков (RCBO)

EKL3-63 — это высокопроизводительный АВДТ, разработанный для удовлетворения жестких требований промышленных и коммерческих электрических систем. Он обеспечивает превосходную защиту от ряда электрических неисправностей, гарантируя безопасность персонала и оборудования. Благодаря своей мощности 63 А он идеально подходит для приложений с высокими требованиями к мощности.

● Стандарт: IEC61009-1
● Тип: AC, A
● Номинальный ток: 6~63А
● Номинальное напряжение: 230/240~
● Количество полюсов: два полюса
● Номинальный остаточный рабочий ток (IAn): 10,30,100, 300 мА
● Номинальная отключающая способность при коротком замыкании: 6 кА, 10 кА
● Кривая отключения: B, C
● Температура окружающего воздуха: -25...+40 ºC
● Подключение: сверху и снизу
● Сертификаты: CE, CB

Запросить сейчас PDF

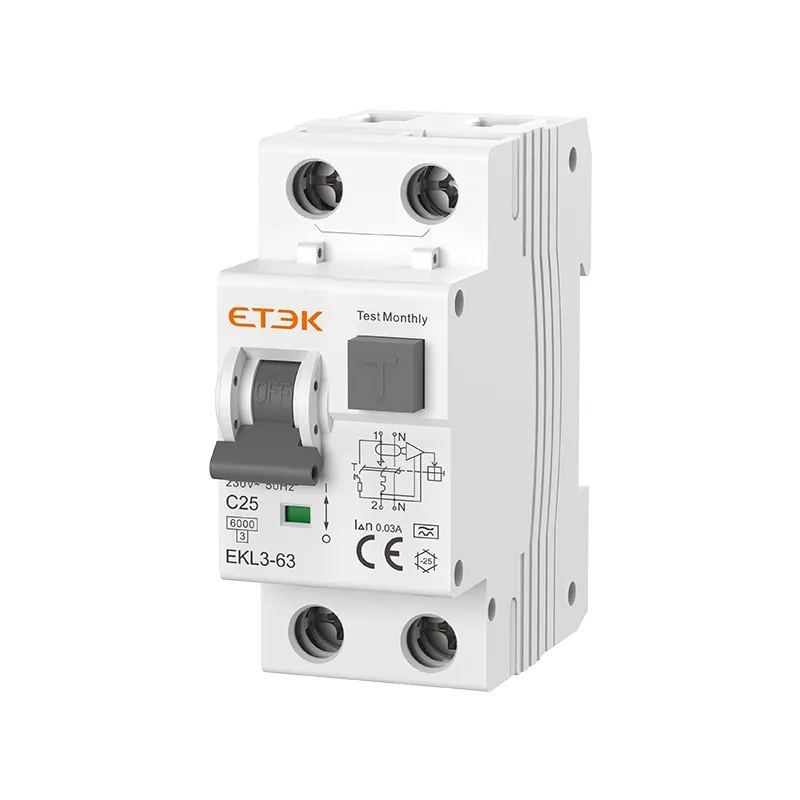

Обзор продукта

Защитный автоматический выключатель EKL3-63 "Фаза + нейтраль + утечка" применяется в однофазной жилой цепи 50 Гц или 60 Гц, номинальное напряжение 230 В, для защиты от утечки, гражданской электрической перегрузки и короткого замыкания. Изделие имеет много преимуществ, таких как небольшой размер, высокая отключающая способность, отключение нулевой линии, линии под напряжением одновременно и защита от утечки в случае обратной проводки линии под напряжением. Это изделие соответствует стандартам IEC61009, с передовыми международными технологиями.

Технические параметры

Технические данные

Стандарт	МЭК/EN61009-1
Защита	Замыкание на землю, перегрузка по току и короткое замыкание, перенапряжение (по выбору)
Тип поездки	Замыкание на землю: Электронное
	Перегрузка и короткое замыкание: Термомагнитный
Тип защиты (утечка тока)	АС, А
Количество полюсов	1P+N 2модуля, линия N с отключенным
Номинальный ток In	6,10,16,20,25,32,40,50,63А
Номинальное напряжение Ue	230/240В~
Номинальная частота	50/60Гц
Номинальные токи чувствительности I△n	10,30,100,300мА
Остаточный ток выключения при I△n	≤0,1с
Номинальная остаточная включающая и отключающая способность (I△m)	500A(In≤50A),10In (In>50A)
Номинальная отключающая способность	EKL3-63: 6кА, EKL3-63H: 10кА
Класс ограничения энергии	3
Номинальное импульсное выдерживаемое напряжение (1,2/50) Uimp	4000 В
Напряжение испытания диэлектрика при инд. частоте в течение 1 мин.	2кВ
Характеристика термического срабатывания	(1,13-1,45) х В
Характеристика магнитного расцепления	B:(3-5) х В, C:(5-10) х В
Электрическая жизнь	4000 циклов
Механическая жизнь	10 000 циклов
Индикатор положения контакта	Да
Индикатор замыкания на землю	Да
Степень защиты	IP20
Температура окружающей среды	-25℃ до +55℃, макс. влажность 95%
Тип клеммного соединения	Кабель/Шина штыревого типа/Шина вилочного типа
Макс. размер клеммы для кабеля	25мм ²
Макс. момент затяжки	2.5Нм
Установка	Монтаж на 35-мм DIN-рейку
Связь	Сверху и снизу

Размеры

Схема цепи

Размер установки

Форма выбора продукта

Поляки	Номинальный ток (А)	Кривая В
		Чувствительность
		10mA	30mA	100mA	300mA
		Тип АC
1P+N	6A	EKL3-63-1NB0610	EKL3-63-1NB0630	EKL3-63-1NB06100	EKL3-63-1NB06300
	10A	EKL3-63-1NB1010	EKL3-63-1NB1030	EKL3-63-1NB10100	EKL3-63-1NB10300
	16A	EKL3-63-1NB1610	EKL3-63-1NB1630	EKL3-63-1NB16100	EKL3-63-1NB16300
	20A	EKL3-63-1NB2010	EKL3-63-1NB2030	EKL3-63-1NB20100	EKL3-63-1NB20300
	25A	EKL3-63-1NB2510	EKL3-63-1NB2530	EKL3-63-1NB25100	EKL3-63-1NB25300
	32A	EKL3-63-1NB3210	EKL3-63-1NB3230	EKL3-63-1NB32100	EKL3-63-1NB32300
	40A	EKL3-63-1NB4010	EKL3-63-1NB4030	EKL3-63-1NB40100	EKL3-63-1NB40300
	50A	EKL3-63-1NB5010	EKL3-63-1NB5030	EKL3-63-1NB50100	EKL3-63-1NB50300
	63A	EKL3-63-1NB6310	EKL3-63-1NB6330	EKL3-63-1NB63100	EKL3-63-1NB63300
		Тип А
	6A	EKL3-63-1NB0610A	EKL3-63-1NB0630A	EKL3-63-1NB06100A	EKL3-63-1NB06300A
	8A	EKL3-63-1NB0810A	EKL3-63-1NB0830A	EKL3-63-1NB08100A	EKL3-63-1NB08300A
	10A	EKL3-63-1NB1010A	EKL3-63-1NB1030A	EKL3-63-1NB10100A	EKL3-63-1NB10300A
	13A	EKL3-63-1NB1310A	EKL3-63-1NB1330A	EKL3-63-1NB13100A	EKL3-63-1NB13300A
	16A	EKL3-63-1NB1610A	EKL3-63-1NB1630A	EKL3-63-1NB16100A	EKL3-63-1NB16300A
	20A	EKL3-63-1NB2010A	EKL3-63-1NB2030A	EKL3-63-1NB20100A	EKL3-63-1NB20300A
	25A	EKL3-63-1NB2510A	EKL3-63-1NB2530A	EKL3-63-1NB25100A	EKL3-63-1NB25300A
	32A	EKL3-63-1NB3210A	EKL3-63-1NB3230A	EKL3-63-1NB32100A	EKL3-63-1NB32300A
	40A	EKL3-63-1NB4010A	EKL3-63-1NB4030A	EKL3-63-1NB40100A	EKL3-63-1NB40300A
	50A	EKL3-63-1NB5010A	EKL3-63-1NB5030A	EKL3-63-1NB50100A	EKL3-63-1NB50300A
	63A	EKL3-63-1NB6310A	EKL3-63-1NB6330A	EKL3-63-1NB63100A	EKL3-63-1NB63300A
	Номинальный ток (А)	Кривая С
		Чувствительность
		10mA	30mA	100mA	300mA
		Тип АC
	6A	EKL3-63-1NC0610	EKL3-63-1NC0630	EKL3-63-1NC06100	EKL3-63-1NC06300
	10A	EKL3-63-1NC1010	EKL3-63-1NC1030	EKL3-63-1NC10100	EKL3-63-1NC10300
	16A	EKL3-63-1NC1610	EKL3-63-1NC1630	EKL3-63-1NC16100	EKL3-63-1NC16300
	20A	EKL3-63-1NC2010	EKL3-63-1NC2030	EKL3-63-1NC20100	EKL3-63-1NC20300
	25A	EKL3-63-1NC2510	EKL3-63-1NC2530	EKL3-63-1NC25100	EKL3-63-1NC25300
	32A	EKL3-63-1NC3210	EKL3-63-1NC3230	EKL3-63-1NC32100	EKL3-63-1NC32300
	40A	EKL3-63-1NC4010	EKL3-63-1NC4030	EKL3-63-1NC40100	EKL3-63-1NC40300
	50A	EKL3-63-1NC5010	EKL3-63-1NC5030	EKL3-63-1NC50100	EKL3-63-1NC50300
	63A	EKL3-63-1NC6310	EKL3-63-1NC6330	EKL3-63-1NC63100	EKL3-63-1NC63300
		Тип А
	6A	EKL3-63-1NC0610A	EKL3-63-1NC0630A	EKL3-63-1NC06100A	EKL3-63-1NC06300A
	10A	EKL3-63-1NC1010A	EKL3-63-1NC1030A	EKL3-63-1NC10100A	EKL3-63-1NC10300A
	16A	EKL3-63-1NC1610A	EKL3-63-1NC1630A	EKL3-63-1NC16100A	EKL3-63-1NC16300A
	20A	EKL3-63-1NC2010A	EKL3-63-1NC2030A	EKL3-63-1NC20100A	EKL3-63-1NC20300A
	25A	EKL3-63-1NC2510A	EKL3-63-1NC2530A	EKL3-63-1NC25100A	EKL3-63-1NC25300A
	32A	EKL3-63-1NC3210A	EKL3-63-1NC3230A	EKL3-63-1NC32100A	EKL3-63-1NC32300A
	40A	EKL3-63-1NC4010A	EKL3-63-1NC4030A	EKL3-63-1NC40100A	EKL3-63-1NC40300A
	50A	EKL3-63-1NC5010A	EKL3-63-1NC5030A	EKL3-63-1NC50100A	EKL3-63-1NC50300A
	63A	EKL3-63-1NC6310A	EKL3-63-1NC6330A	EKL3-63-1NC63100A	EKL3-63-1NC63300A

Скачать файлы

Тип документа

Название документа

Размер

Каталог продукции

EKL3-63_RCBO

484.66KB

Сертификат на продукцию

Сертификат_EKL3-63_(CE+CB+UKCA+S)

944.8KB
