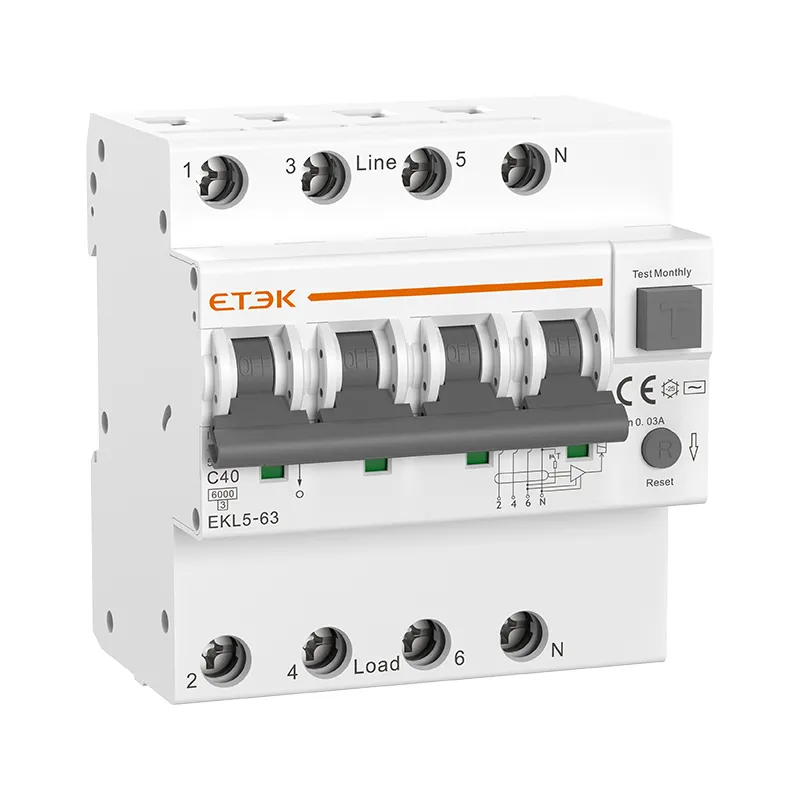

Устройства защитного отключения серии EKL5-63 с диапазоном защиты от сверхтоков обеспечивают полную защиту как людей, так и электроприборов, поскольку они предназначены для автоматического отключения электропитания в случае перегрузки, короткого замыкания и утечки на землю.

В зависимости от функциональной функции АВДТ делятся на три типа:

• Тип AC Они обычно устанавливаются в домах и предназначены для использования в качестве переменного синусоидального остаточного тока для обеспечения индуктивного, емкостного или резистивного оборудования. Эти RCBO срабатывают мгновенно для обнаружения дисбаланса и не имеют временной задержки.

• Тип А. Используются для остаточного пульсирующего постоянного тока до 6 мА и переменного синусоидального остаточного тока.

• Тип B Они используются для трехфазного и однофазного оборудования, такого как эскалаторы, лифты, фотоэлектрические системы, сварочное оборудование и инверторы.

Преимущество

• Их можно использовать в качестве защитных устройств для двухфазных сетей напряжением 240 В или трехфазных сетей напряжением 415 В.

• Его максимальный номинальный ток достигает 63 А, а минимальный ток утечки имеет 4 варианта: 10 мА, 30 мА, 100 мА и 300 мА.

• RCBO оснащен окном индикации и кнопкой сброса, позволяющими различать срабатывание защиты от остаточного тока (кнопка сброса выскакивает) и срабатывание защиты от перегрузки (окно индикации становится красным).

• RCBO размещается в трех- или пяти DIN-модулях, поэтому его проще устанавливать, чем распространенное решение MCB + дополнительные блоки.

• Данное изделие соответствует стандарту IEC61009-1.

Технические данные

Размеры

Схема цепи

Размер установки

Форма выбора продукта
