АВДТ типа B обеспечивают защиту людей и оборудования при наличии постоянного тока и высокочастотного переменного тока короткого замыкания. Среди нескольких типов АВДТ тип B обеспечивает наивысший уровень защиты.

1. Чувствительность к остаточному току – УНИВЕРСАЛЬНАЯ

• Переменный чистый синусоидальный остаточный ток, 50/60 Гц

• Синусоидальный и пульсирующий постоянный ток, 50/60 Гц

• B: AC + A + плавный постоянный ток + высокая частота (1 кГц)

2. Стандарты

• IEC/EN 61009-1 Основные стандарты для АВДТ типа AC и A

• Дополнительные требования IEC/EN 62423 для типа B

3. Типичные применения

• Защита от неисправностей (защита от косвенного контакта с токоведущими частями)

• Дополнительная защита (защита при прямом прикосновении к токоведущим частям, I∆n≤30мА)

• Противопожарная защита (для мест, подверженных пожароопасности, I∆n≤300 мА)

4. Какие устройства уязвимы к постоянным остаточным токам?

• Фотоэлектрические системы, сторона переменного тока.

• Зарядные станции для электромобилей.

• Станки с переменной скоростью.

• ИБП, компьютерные центры обработки данных.

• Управление лифтом.

• Краны всех видов.

• Электронное оборудование на строительных площадках.

• Испытательные установки в лабораториях.

• Общие установки, где можно ожидать появления плавных постоянных остаточных токов.

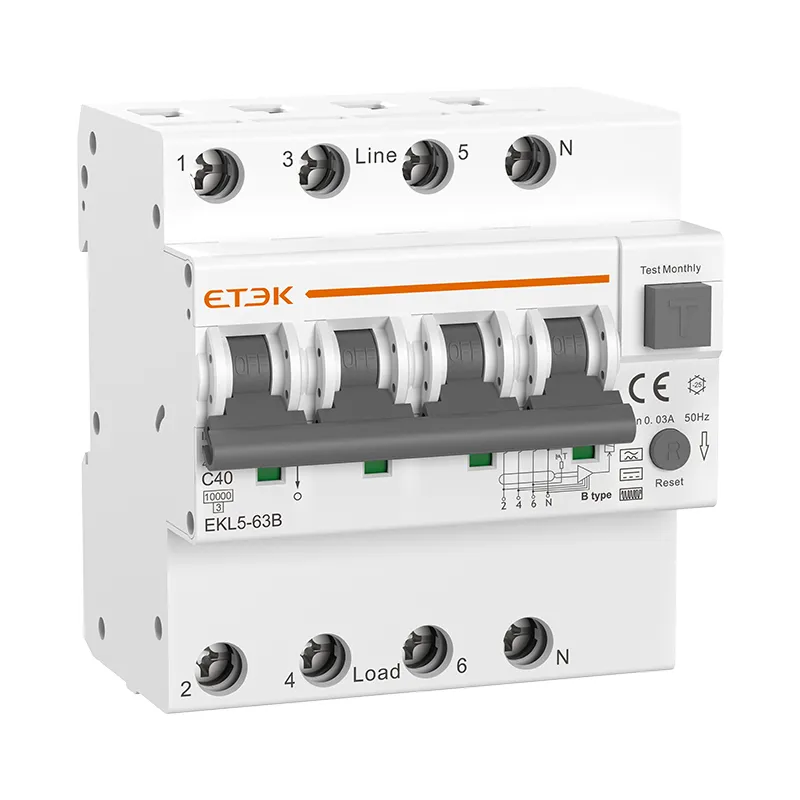

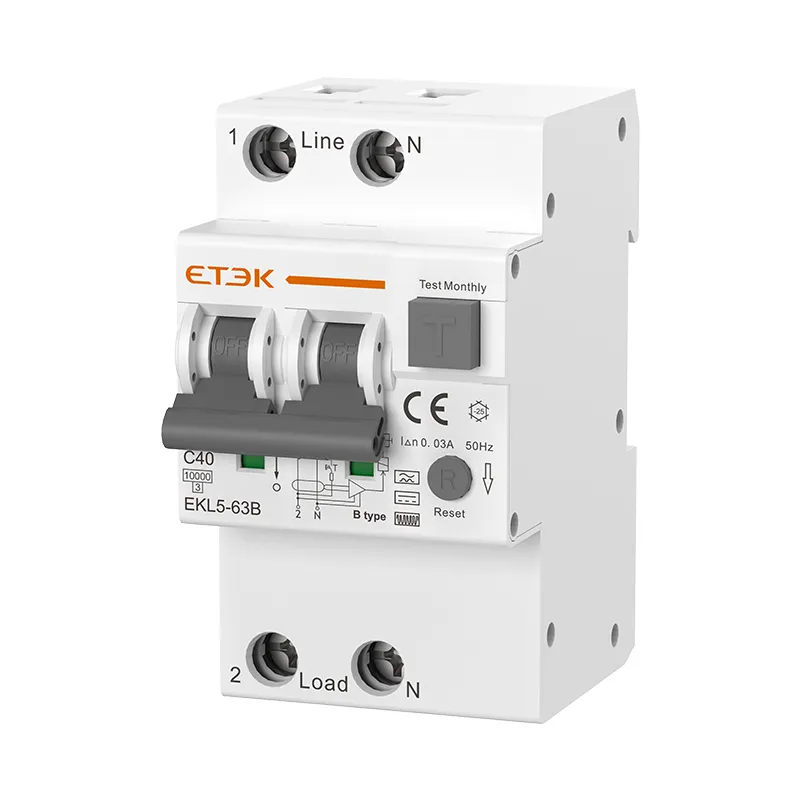

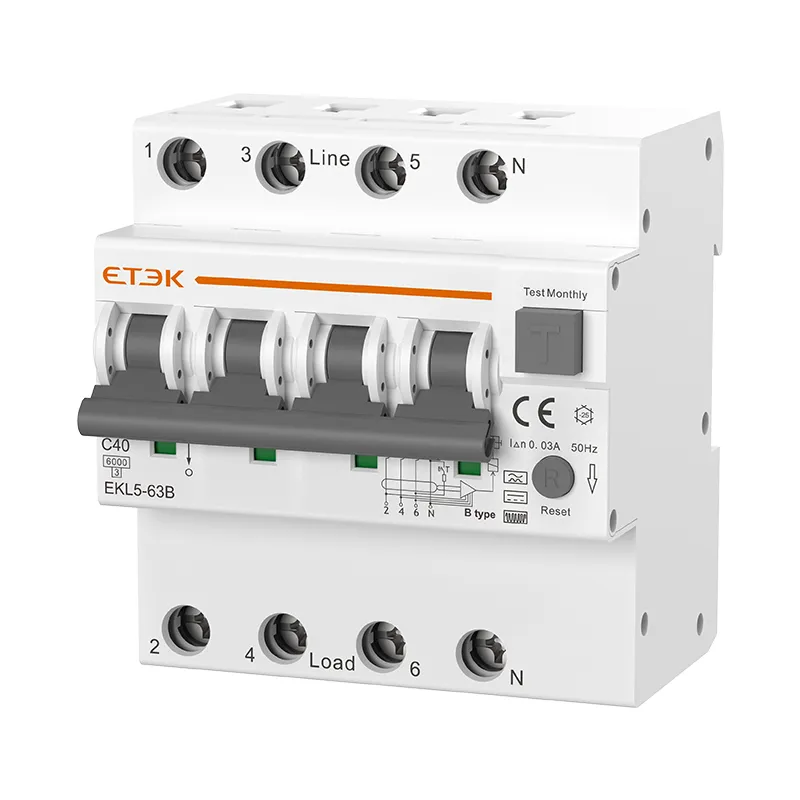

Максимальный ток дифференциального автомата типа EKL5-63 B может достигать 63 А, а для удовлетворения потребностей различных сценариев доступны три варианта тока утечки: 30 мА, 100 мА и 300 мА.

Технические данные

Размеры

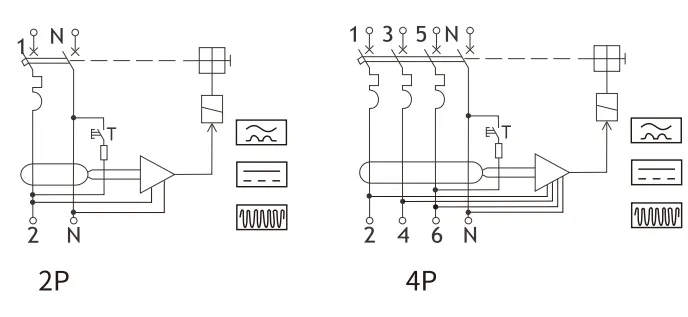

Схема цепи

Общие размеры

Форма выбора продукта
