EKL5-63 Электронный тип АВДТ
Запросить
● Стандарт: IEC61009-1
● Тип: AC, A
● Номинальный ток: 6~40А
● Номинальное напряжение: 230/240~
● Количество полюсов: 1P+N 2модуля
● Номинальный остаточный рабочий ток (IAn): 30, 100, 300 мА
● Номинальная отключающая способность при коротком замыкании: 6 кА
● Кривая отключения: B, C
● Температура окружающего воздуха: -25...+40 ºC
● Подключение: сверху и снизу

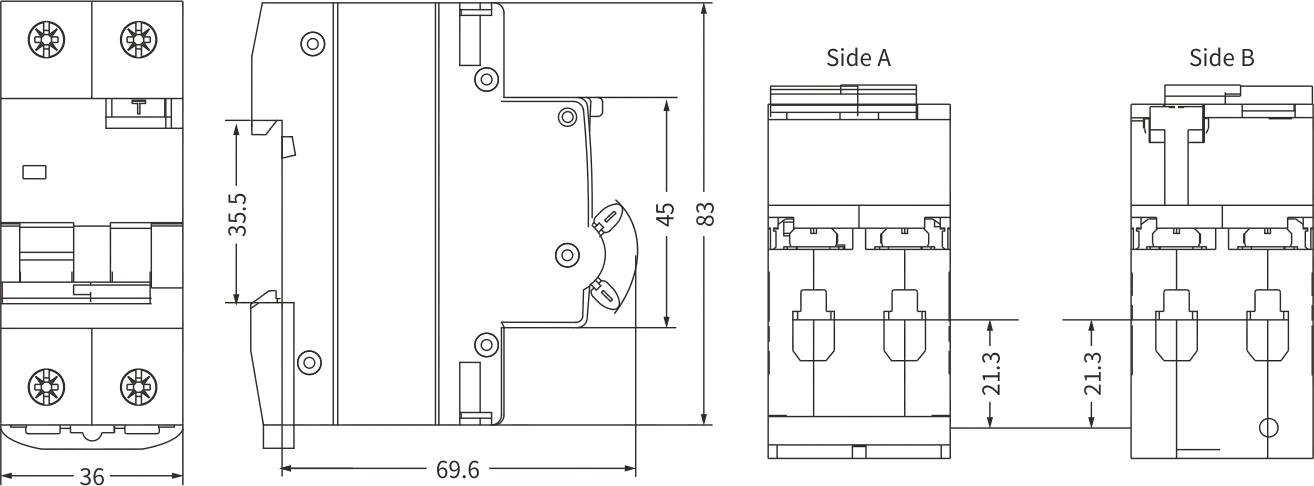

EKL8-40M АВДТ магнитного типа соответствует стандарту IEC61009-1, номинальная отключающая способность 6 кА, номинальный ток срабатывания может достигать 300 мА, индикатор положения, двухполюсное подключение с обеих сторон, совместимость со стандартной и крестообразной отверткой, клемма 35 мм² подходит как для медного, так и для алюминиевого кабеля.
1.1 Функция
Защита персонала и противопожарная защита: Защита кабелей и линий от перегрузки и коротких замыканий.
1.2 Отбор
I∆n ≤30 мА: дополнительная защита в случае прямого контакта.
I∆n ≤300 мА: превентивная противопожарная защита в случае токов замыкания на землю.
| Стандарт | МЭК/EN61009-1 |
| Защита | Замыкание на землю, перегрузка по току и короткое замыкание, перенапряжение (по выбору) |
| Тип поездки | Замыкание на землю: Электромагнитное |
| Перегрузка и короткое замыкание: термомагнитный | |
| Тип защиты (утечка тока) | АС,А |
| Количество полюсов | 1P+N 2модуля, линия N с отключенным |
| Номинальные токи (In) | 6,10,16,20,25,32,40А |
| Номинальные токи чувствительности I△n | 30,100,300мА |
| Остаточный ток выключения при I△n | ≤ 0,1 с |
| Номинальная остаточная включающая и отключающая способность (I△m) | 500А(In≤50А) |
| Номинальное напряжение (Ue) | 230/240В~ |
| Номинальная частота | 50/60Гц |
| Номинальная отключающая способность | 6000А |
| Класс ограничения энергии | 3 |
| Номинальный импульс при стандартном напряжении (1,2/50) Uimp | 4000 В |
| Напряжение испытания диэлектрика при инд. частоте в течение 1 мин. | 2кВ |
| Характеристика термического срабатывания | (1,13-1,45) х В |
| Характеристика магнитного расцепления | B:(3-5) х В, C:(5-10) х В |
| Электрическая жизнь | 4000 циклов |
| Механическая жизнь | 10 000 циклов |
| Индикатор положения контакта | Да |
| Индикатор замыкания на землю | Да |
| Степень защиты | IP20 |
| Температура окружающей среды | -25℃ до +40℃, макс. влажность 95% |
| Тип клеммного соединения | Кабель/Шина штыревого типа/Шина вилочного типа |
| Макс. размер клеммы для кабеля | 25мм2 |
| Макс.момент затяжки | 2.5Нм |
| Установка | Монтаж на DIN-рейку 35 мм |
| Связь | Сверху и снизу |
| Отключающая способность | Поляки | Номинальный ток (А) | Кривая В | ||
| Чувствительность | |||||
| 30mA | 100mA | 300mA | |||
| Тип АС | |||||
| 6KA | 1P+N | 6A | EKL8-40M-1NB0630 | EKL8-40M-1NB06100 | EKL8-40M-1NB06300 |
| 10A | EKL8-40M-1NB1030 | EKL8-40M-1NB10100 | EKL8-40M-1NB10300 | ||
| 16A | EKL8-40M-1NB1630 | EKL8-40M-1NB16100 | EKL8-40M-1NB16300 | ||
| 20A | EKL8-40M-1NB2030 | EKL8-40M-1NB20100 | EKL8-40M-1NB20300 | ||
| 25A | EKL8-40M-1NB2530 | EKL8-40M-1NB25100 | EKL8-40M-1NB25300 | ||
| 32A | EKL8-40M-1NB3230 | EKL8-40M-1NB32100 | EKL8-40M-1NB32300 | ||
| 40A | EKL8-40M-1NB4030 | EKL8-40M-1NB40100 | EKL8-40M-1NB40300 | ||
| Тип А | |||||
| 6A | EKL8-40M-1NB0630A | EKL8-40M-1NB06100A | EKL8-40M-1NB06300A | ||
| 10A | EKL8-40M-1NB1030A | EKL8-40M-1NB10100A | EKL8-40M-1NB10300A | ||
| 16A | EKL8-40M-1NB1630A | EKL8-40M-1NB16100A | EKL8-40M-1NB16300A | ||
| 20A | EKL8-40M-1NB2030A | EKL8-40M-1NB20100A | EKL8-40M-1NB20300A | ||
| 25A | EKL8-40M-1NB2530A | EKL8-40M-1NB25100A | EKL8-40M-1NB25300A | ||
| 32A | EKL8-40M-1NB3230A | EKL8-40M-1NB32100A | EKL8-40M-1NB32300A | ||
| 40A | EKL8-40M-1NB4030A | EKL8-40M-1NB40100A | EKL8-40M-1NB40300A | ||
| Номинальный ток (А) | Кривая С | ||||
| Чувствительность | |||||
| 30mA | 100mA | 300mA | |||
| Тип АС | |||||
| 6A | EKL8-40M-1NC0630 | EKL8-40M-1NC06100 | EKL8-40M-1NC06300 | ||
| 10A | EKL8-40M-1NC1030 | EKL8-40M-1NC10100 | EKL8-40M-1NC10300 | ||
| 16A | EKL8-40M-1NC1630 | EKL8-40M-1NC16100 | EKL8-40M-1NC16300 | ||
| 20A | EKL8-40M-1NC2030 | EKL8-40M-1NC20100 | EKL8-40M-1NC20300 | ||
| 25A | EKL8-40M-1NC2530 | EKL8-40M-1NC25100 | EKL8-40M-1NC25300 | ||
| 32A | EKL8-40M-1NC3230 | EKL8-40M-1NC32100 | EKL8-40M-1NC32300 | ||
| 40A | EKL8-40M-1NC4030 | EKL8-40M-1NC40100 | EKL8-40M-1NC40300 | ||
| Тип А | |||||
| 6A | EKL8-40M-1NC0630A | EKL8-40M-1NC06100A | EKL8-40M-1NC06300A | ||
| 10A | EKL8-40M-1NC1030A | EKL8-40M-1NC10100A | EKL8-40M-1NC10300A | ||
| 16A | EKL8-40M-1NC1630A | EKL8-40M-1NC16100A | EKL8-40M-1NC16300A | ||
| 20A | EKL8-40M-1NC2030A | EKL8-40M-1NC20100A | EKL8-40M-1NC20300A | ||
| 25A | EKL8-40M-1NC2530A | EKL8-40M-1NC25100A | EKL8-40M-1NC25300A | ||
| 32A | EKL8-40M-1NC3230A | EKL8-40M-1NC32100A | EKL8-40M-1NC32300A | ||
| 40A | EKL8-40M-1NC4030A | EKL8-40M-1NC40100A | EKL8-40M-1NC40300A | ||
