EKL11-63 Устройство защитного отключения (УЗО)
Запросить
● Стандарт: IEC61008-1
● Тип: AC, A, G, S
● Номинальный ток: 16, 25, 32, 40, 63А
● Номинальное напряжение: 230/400 В~240/415 В
● Полюса: 2P(1P+N), 4P(3P+N), N-полюс справа
● Номинальная чувствительность I△n: 10, 30, 100, 300 мА
● Номинальная отключающая способность при коротком замыкании: 4,5/6 кА
● Температура окружающего воздуха: -25...+40 ºC
● Подключение: сверху и снизу
● Рабочий механизм: Пластиковая конструкция
● Маркетинг: Центральная Азия, Южная Америка

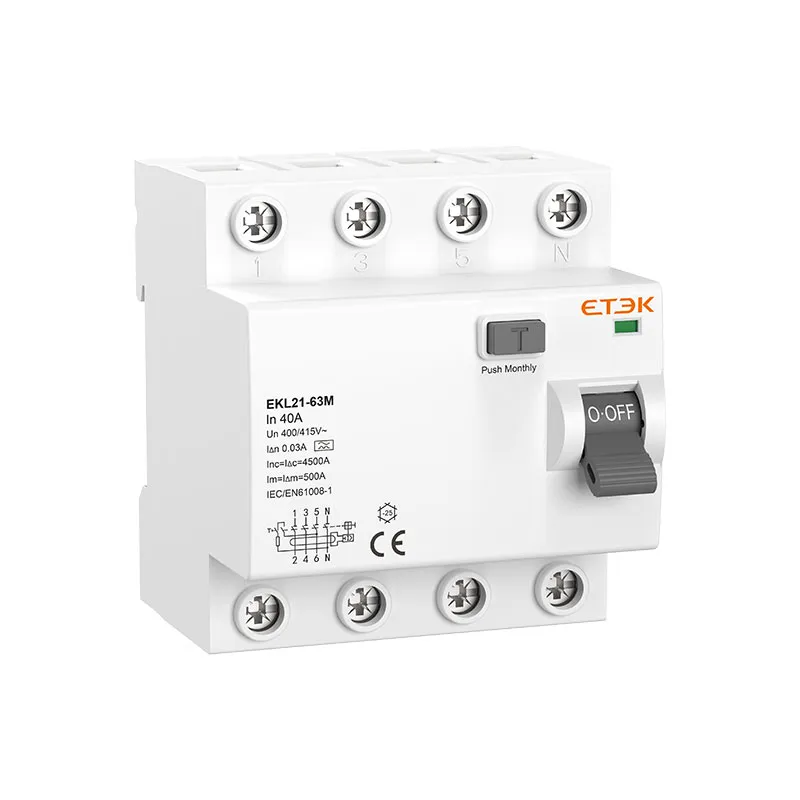

Устройство защитного отключения EKL21-63M (RCCB) — это экономичное решение для защиты цепей, специально разработанное для рынков Центральной Азии и Южной Америки. Оно подходит как для жилых, так и для коммерческих цепей, поддерживая номинальное напряжение 240 В (1P+N) и номинальное напряжение 415 В (3P+N) с номинальным током до 63 А. В случае риска поражения электрическим током или если ток замыкания на землю превышает порог безопасности, это устройство защитного отключения может быстро отключить электропитание, обеспечивая непревзойденную безопасность. Его можно использовать вместе с миниатюрным автоматическим выключателем EKM2-63M производства ETEK Electric для достижения комплексной защиты цепей.
Стандарт | МЭК/EN61008-1 | ||
Защита | Замыкание на землю | ||
Тип поездки | Электромагнитный | ||
Тип защиты (утечка тока) | АС, А, Г, С | ||
Количество полюсов | 2П(1П+Н), 4П(3П+Н) | ||
| Номинальный ток In | 16,25,32,40,63А | ||
Номинальные токи чувствительности I△n | 10,30,100,300мА | ||
Остаточный ток выключения при I△n | ≤0,1с | ||
Номинальная остаточная включающая и отключающая способность (I△m) | 500A(In≤50A),10In (In>50A) | ||
| Номинальное напряжение Ue | 1P+N: 230/240В~, 3P+N: 400/415В~ | ||
| Номинальная частота | 50/60Гц | ||
Номинальная отключающая способность | 4500А, 6000А | ||
предохранитель SCPD | 4,5кА/6кА | ||
| Номинальное импульсное выдерживаемое напряжение (1,5/50) Uimp | 4000В | ||
| Напряжение испытания диэлектрика при инд. частоте в течение 1 мин. | 2,5 кВ | ||
| Электрическая жизнь | 2000 циклов | ||
| Механическая жизнь | 4000 циклов | ||
| Индикатор положения контакта | Да | ||
| Степень защиты | IP20 | ||
| Температура окружающей среды | -25℃ до +55℃, макс. влажность 95% | ||
| Тип клеммного соединения | Кабель/штыревая шина | ||
Макс. размер клеммы для кабеля | 16мм 2 | ||
Макс. момент затяжки | 2Н.м | ||
Установка | Монтаж на DIN-рейку 35 мм | ||
| Связь | Сверху и снизу | ||
| Рабочий механизм | Пластиковая структура | ||
