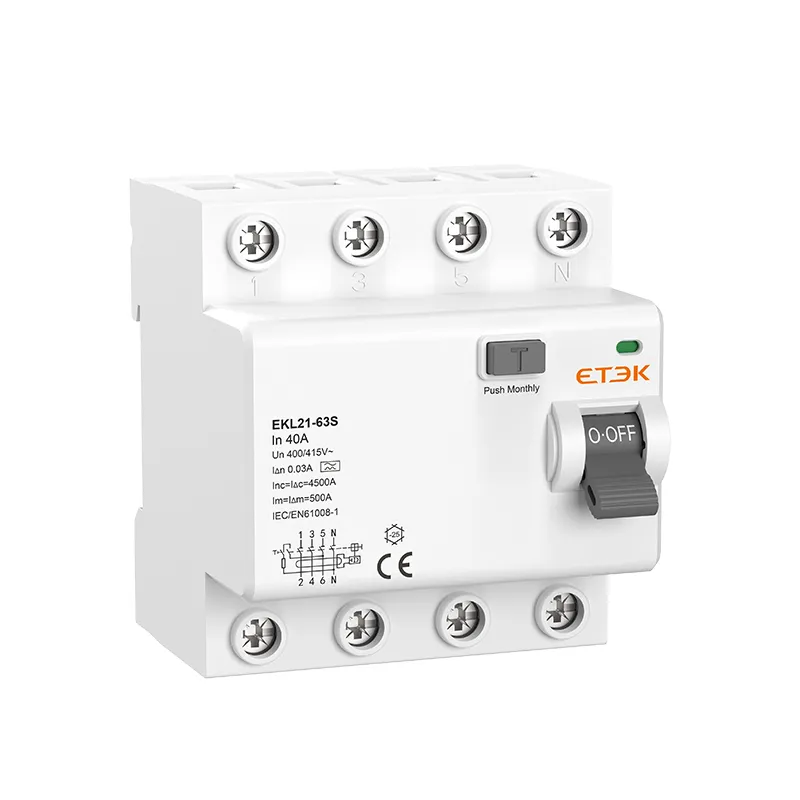

EKL21-63S Устройство защитного отключения (УЗО)

EKL21-63S — это экономичный дифференциальный выключатель (RCCB), разработанный ETEK Electric для удовлетворения особых потребностей рынков Центральной Азии и Южной Америки. Это универсальное устройство обеспечивает надежную защиту от токов утечки тока как в жилых, так и в коммерческих помещениях, гарантируя безопасность людей и оборудования.

● Стандарт: IEC61008-1
● Тип: AC, A
● Номинальный ток: 16, 25, 32, 40, 63А
● Номинальное напряжение: 230/400 В~240/415 В
● Полюса: 2P(1P+N), 4P(3P+N), N-полюс справа
● Номинальная чувствительность I△n: 10, 30, 100, 300 мА
● Номинальная отключающая способность при коротком замыкании: 4,5/6 кА
● Температура окружающего воздуха: -25...+40 ºC
● Подключение: сверху и снизу
● Рабочий механизм: Пластиковая конструкция
● Маркетинг: Центральная Азия, Южная Америка

Запросить сейчас PDF

EKL21-63S Устройство защитного отключения (УЗО)

Запросить сейчас PDF

Обзор продукта

Устройство защитного отключения EKL21-63S (RCCB) — это экономичное решение для защиты цепей, специально разработанное для рынков Центральной Азии и Южной Америки. Оно подходит как для жилых, так и для коммерческих цепей, поддерживая номинальное напряжение 1P+N 240 В и номинальное напряжение 3P+N 415 В с номинальным током до 63 А. В случае риска поражения электрическим током или если ток замыкания на землю превышает порог безопасности, это устройство защитного отключения может быстро отключить электропитание, обеспечивая непревзойденную безопасность. Его можно использовать вместе с миниатюрным автоматическим выключателем DZ47-63S производства ETEK Electric для достижения комплексной защиты цепей.

Технические параметры

Технические данные

Стандарт

МЭК/EN61008-1

Защита

Замыкание на землю

Тип поездки

Электромагнитный

Тип защиты (утечка тока)

АС, А, Г, С

Количество полюсов

2П(1П+Н), 4П(3П+Н)

Номинальный ток In 16,25,32,40,63А

Номинальные токи чувствительности I△n

10,30,100,300мА

Остаточный ток выключения при I△n

≤0,1с

Номинальная остаточная включающая и отключающая способность (I△m)

500A(In≤50A),10In (In>50A)

Номинальное напряжение Ue

1P+N: 230/240В~, 3P+N: 400/415В~

Номинальная частота 50/60Гц

Номинальная отключающая способность

4500А, 6000А

предохранитель SCPD

4,5кА/6кА
Номинальное импульсное выдерживаемое напряжение (1,5/50) Uimp 4000В
Напряжение испытания диэлектрика при инд. частоте в течение 1 мин. 2,5 кВ
Электрическая жизнь 2000 циклов
Механическая жизнь 4000 циклов
Индикатор положения контакта Да
Степень защиты IP20
Температура окружающей среды

-25℃ до +55℃, макс. влажность 95%

Тип клеммного соединения

Кабель/штыревая шина

Макс. размер клеммы для кабеля

16мм 2

Макс. момент затяжки

2Н.м

Установка

Монтаж на 35-мм DIN-рейку

Связь

Сверху и снизу

Рабочий механизм Пластиковая структура

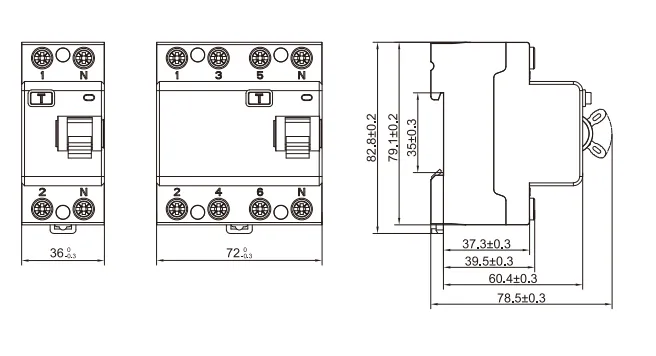

Размеры
