Введение

● Разъединители серии EKIS30 применяются в цепях переменного тока частотой 50 Гц с рабочим напряжением до 440 В и номинальным рабочим током до 100 А.
● EKIS30 подходит для управления: кондиционером, водяным насосом и вентилируемым оборудованием, а также двигателями переменного тока небольшой мощности.
● Поворотные переключатели серии EKIS30 имеют 7 номиналов тока: 20А, 25А, 32А, 40А, 63А, 80А и 100А.
● Серия EKIS30 оснащена клеммами с защитой пальцев, что дает дополнительное преимущество.
● Серия выключателей EKIS30 имеет большее расстояние изоляции, быстрое отключение. И является хорошим выбором для цепей постоянного тока, EKIS30 имеет дополнительный контакт, который позволяет нам устанавливать контакт отдельно.
● Поворотные переключатели серии EKIS соответствуют стандарту: IEC60947-3.

Условия труда

● Температура окружающей среды не должна превышать 40℃, а средняя температура, измеренная за период 24 часа, не должна превышать 35℃.
● Температура окружающей среды не должна быть ниже -25℃.
● Не следует устанавливать на высоте более 2000 м над уровнем моря.
● Влажность не должна превышать 50% при температуре окружающей среды 40℃, при более низкой температуре допускается более высокая влажность.

Условия установки

● Требуется чистая окружающая среда
● Пожалуйста, следуйте нашему руководству.

Классификация

● Классификация по использованию
(1) АС-23А
(2) АС-3

● Классификация по уровню защиты
(1) Без пластиковой коробки: IP20
(2) С пластиковым корпусом: IP65

EKIS30 Изолирующий выключатель PV DC TYPE

Обозначение

Длина зачистки

Размеры

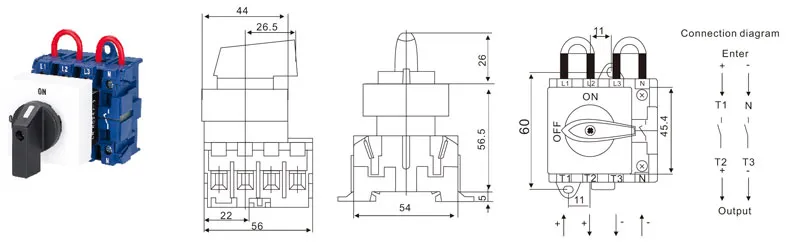

4-полюсный постоянного тока

Описание	Рабочий ток	Рабочее напряжение (постоянный ток)	МАКС. напряжение фотоэлектрической нагрузки (постоянный ток)	Напряжение изоляции	Диаметр соединительного провода (мм)
ЭКИС30-20	16А	450В	520В	690В	φ2.5
ЭКИС30-32	25А	450В	520В	690В	φ4
ЭКИС30-40	32А	450В	520В	690В	φ4.5
ЭКИС30-20	12А	500В	575В	690В	φ2.5
ЭКИС30-32	20А	500В	575В	690В	φ4

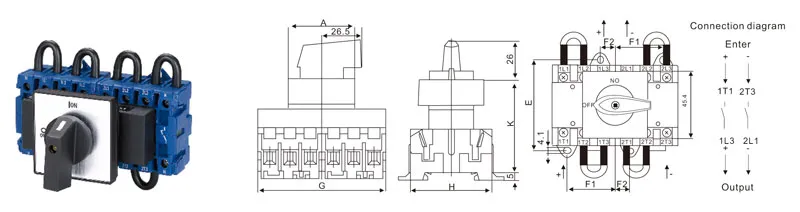

6-полюсный постоянного тока

Описание	А	Э	Ф1	Ф2	Г	ЧАС	К
ЭКИС30-20/32	44	60	32	10	84	54	64
ЭКИС30-40	105.4	70	37,5	12.5	100	64	62,5

Категория использования: DC-22A

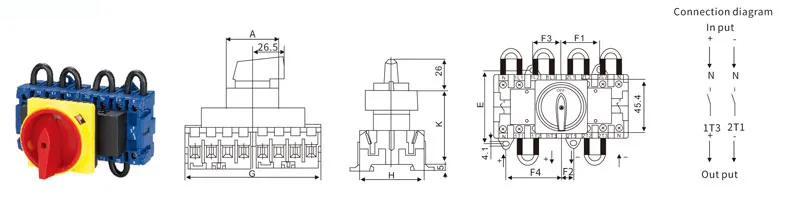

8-полюсный постоянного тока

Описание	А	Э	Ф1	Ф2	Ф3	Ф4	Г	ЧАС	К
ЭКИС30-20/32	44	60	32	10	24	46	111	54	64
ЭКИС30-40	105.4	70	37,5	12.5	28.5	53,5	132	64	62,5

Категория использования: DC-22A

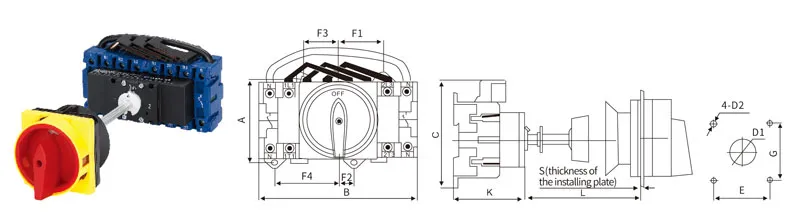

8-полюсный постоянного тока

Описание	Размеры (мм)										Установка(мм)
	А	Б	С	К	Ф1	Ф2	Ф3	Ф4	Л	С	Э	Г	Д1	Д2
ЭКИС30-20	60	111	78	50,5	32	10	24	46	32~150	1~5	48	48	22	4.5
ЭКИС30-25	60	111	78	50,5	32	10	24	46	32~150	1~5	48	48	22	4.5
ЭКИС30-32	60	111	78	50,5	32	10	24	46	32~150	1~5	48	48	22	4.5
ЭКИС30-40	70	132	90	61	37,5	12.5	28.5	53,5	32~150	1~5	48	48	22	4.5
ЭКИС30-63	70	132	90	61	37,5	12.5	28.5	54,5	32~150	1~5	48	48	22	4.5

Категория использования: DC-22A
