PV-EK01 1000VMC4 Соединитель солнечного кабеля

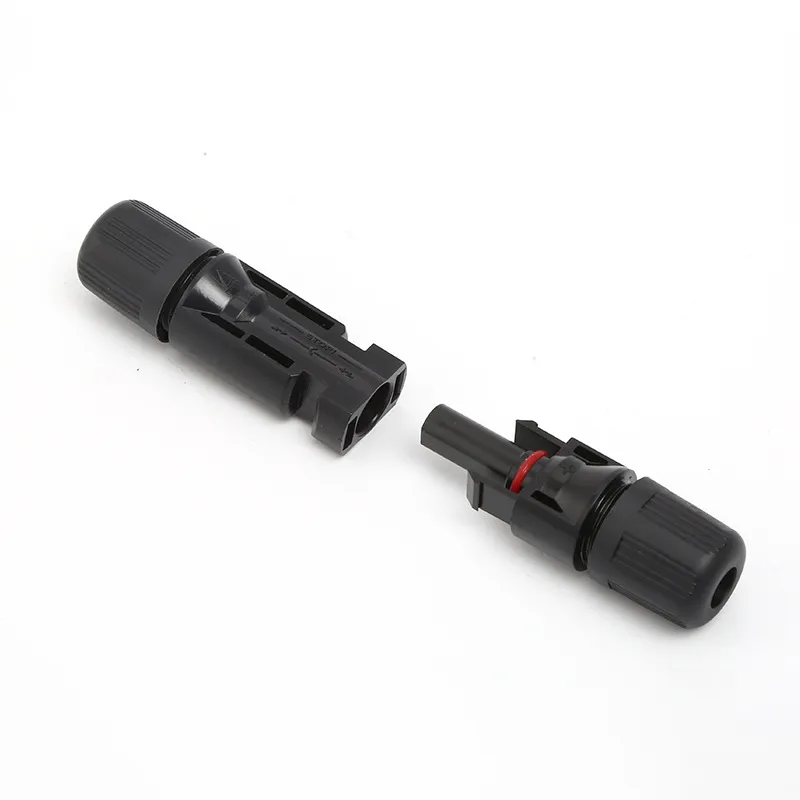

Кабельный разъем PV-EK01 MC4 — это прочный и надежный разъем типа «папа-мама», предназначенный для применения в солнечной энергетике и обеспечивающий надежное соединение между солнечными панелями и компонентами для эффективной генерации энергии.

● Стандарт: IEC60068-2-52
● Номинальное напряжение: 1000 В постоянного тока
● Номинальный ток: ≤45A
● Диапазон температур окружающей среды: -40...+90 ºC
● Степень защиты: IP67

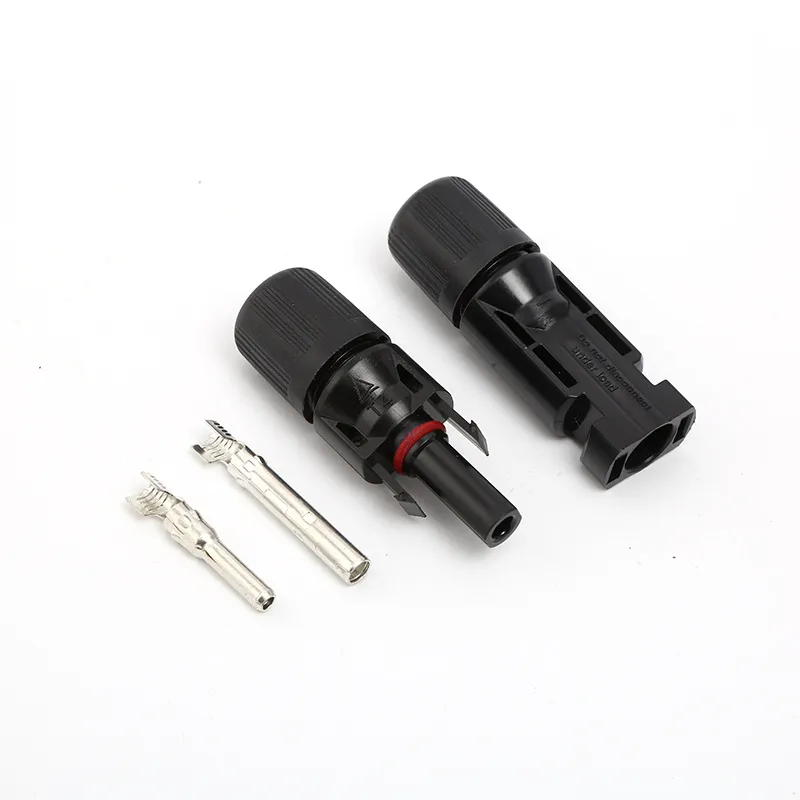

● Материал контактов: медь с серебряным покрытием
● Изоляционный материал: PC/PPO
● Система блокировки: защелкивающегося типа
● Размер кабеля: 2,5, 4, 6 кв.мм.
● Класс защиты: Класс II

Запросить сейчас PDF

PV-EK01 1000VMC4 Соединитель солнечного кабеля

Запросить сейчас PDF

Обзор продукта

Технические параметры

Скачать файлы

Рекомендуемые продукты

Расследование

Обзор продукта

Кабельный разъем PV-EK01 MC4 — это прочный и надежный разъем типа «папа-мама», предназначенный для применения в солнечной энергетике и обеспечивающий надежное соединение между солнечными панелями и компонентами для эффективной генерации энергии.

Технические параметры

Технические данные

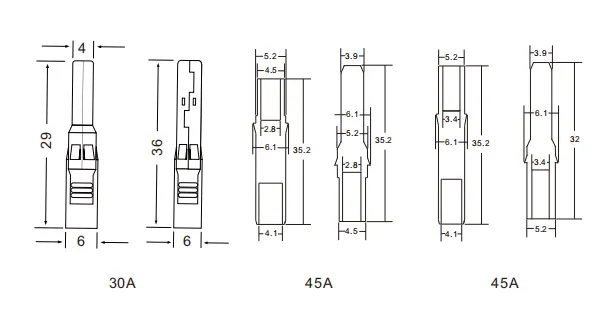

Система соединителей	Ф2.5мм, Ф4мм, Ф6мм
Номинальное напряжение	1000 В постоянного тока
Номинальный ток	30А (2,5 ^мм2 , ⁴ мм2, 6 ^мм2 ; 14AWG, 12AWG, 10AWG)
Номинальный ток	45А ( ^{4мм2,6мм2} ; 12AWG, ^10AWG )
Испытательное напряжение	6кВ(50Гц,1мин.)
Диапазон температур окружающей среды	-40°С... +90°С
Верхний предел температуры	+105°С
Степень защиты	IP67
Контактное сопротивление штепсельных разъемов	0,5 мОм
Класс безопасности	Ⅱ
Контактный материал	Мессинг, версант Медный сплав, луженый
Изоляционный материал	ПК/ППО
Система запирания	Защелкивающийся
Класс пламени	УЛ-94-V0
