● Стандарт: IEC/EN 61643-11
● Номинальная мощность импульса: Imax=20 кА (8/20 мкс)
● Категория IEC/EN: Тип 2/Класс II
● Макс. постоянное рабочее напряжение: 275, 320, 385, 440 В
● Корпус: съемная конструкция

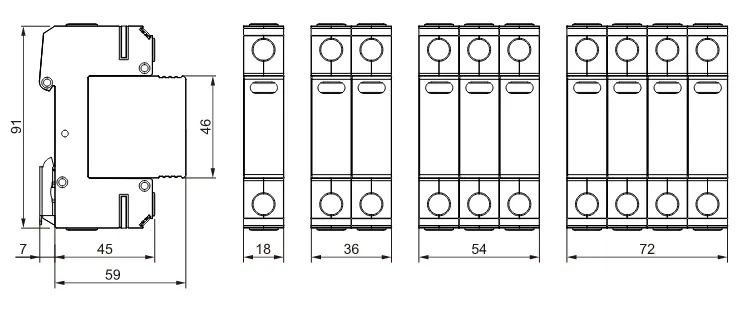

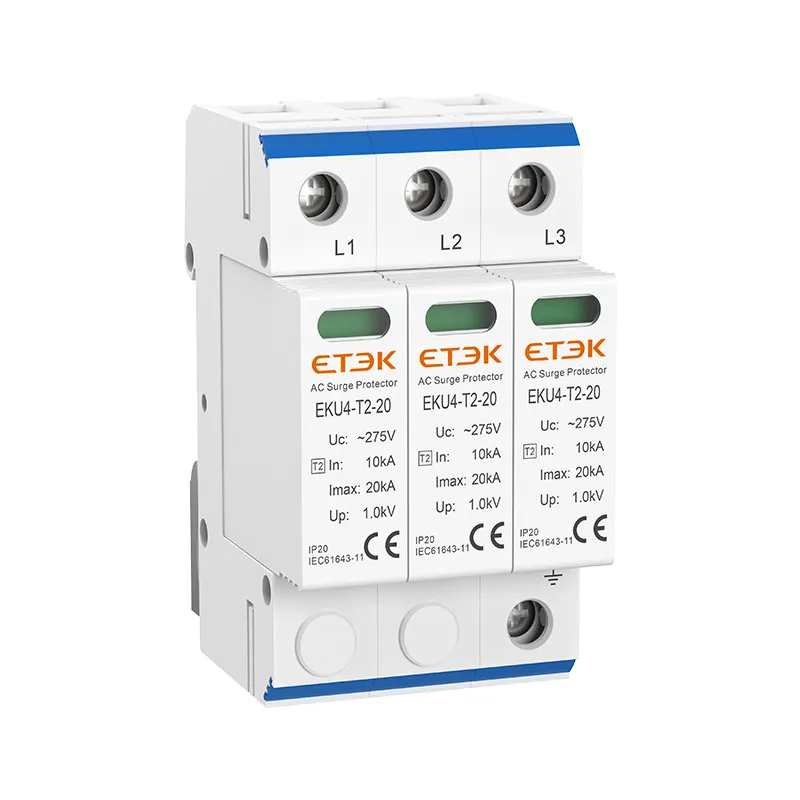

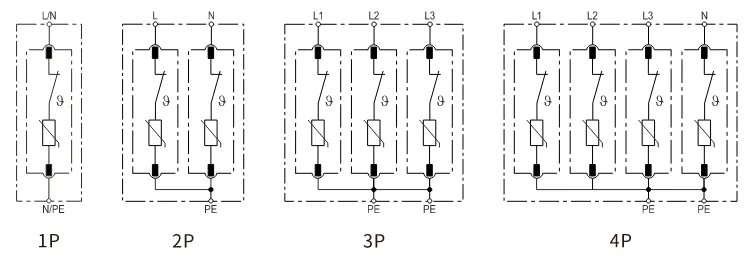

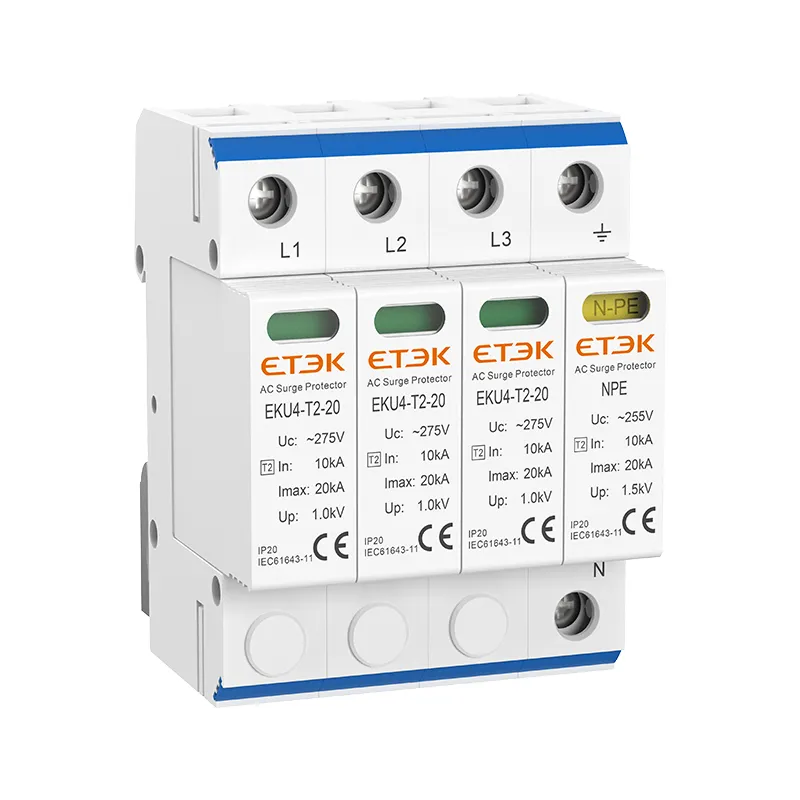

Модульные устройства защиты от перенапряжения EKU4-T2-20 Тип 2 Imax 20 кА обеспечивают защиту оборудования, подключенного к источникам питания переменного тока низкого напряжения, предохраняя от кратковременных перенапряжений, вызванных локальными ударами молнии или переключением электрических индуктивных или емкостных нагрузок.
Модуль N-PE и модуль LN имеют механическое различие, предусмотренное для предотвращения неправильных комбинаций подключаемых модулей УЗИП, а розетки соответствуют соответствующим положениям 7.3.1 стандарта IEC61643-11. Например, картридж режима N-PE (состоит из газоразрядной трубки) может быть подключен в режиме LN (состоит из варистора), что может привести к опасным ситуациям, таким как возгорание.
| Количество полюсов | 1П | 2П | 3П | 4П | 1P+NPE | 3P+НПЭ |
| Сетевые системы | TN-S, TN-C, TT(только LN) | TN-S | TN-C | TN-S | TT, TN-S | |
| Режим защиты | L-PE, N-PE(только TN-S), L-PEN, LN | L-ПЭ, N-ПЭ | L-PEN | L-ПЭ, N-ПЭ | ЛН, Н-ПЭ | |
| Защитные элементы | Высокоэнергетический MOV | Высокоэнергетический MOV и GDT | ||||
| Максимальное непрерывное рабочее напряжение (LN) | УК | 275В | 320В | 385В | 440В |
| Максимальное постоянное рабочее напряжение (N-PE) | УК | 255В | |||
| Номинальный ток разряда (8/20 мкс) (LN)/(N-PE) | В | 10кА | |||
| Максимальный ток разряда (8/20 мкс) (LN)/(N-PE) | Имакс | 20кА | |||
| Уровень защиты напряжения (LN)/(N-PE) | Вверх | 1,0кВ/1,5кВ | 1,2кВ/1,5кВ | 1,45кВ/1,5кВ | 1,6кВ/1,5кВ |
| Уровень защиты по напряжению 5кА | Вверх | 0,8 кВ | 1,0 кВ | 1,2 кВ | 1,4 кВ |
| Время отклика (LN)/(N-PE) | тА | ≤25нс/≤100нс | |||
| Диапазон рабочих температур | вт | -40℃ до +80℃ | |||
| Макс. Резервный предохранитель | 125 А гЛ/гГ | ||||
| Индикация рабочего состояния/неисправности | Зеленый/красный (LN), желтый (N-PE) | ||||
| Площадь поперечного сечения (мин.)/(макс.) | 4мм²/35мм² | ||||
| Монтаж | DIN-рейка 35 мм, EN 60715 | ||||
| Материал корпуса | Термопластик UL94-V0 | ||||
| Степень защиты | IP20 (встроенный) | ||||
| Количество поляков | Макс. непрерывное рабочее напряжение переменного тока | |||
| 275V | 320V | 385V | 440V | |
|
1P |
EKU5-T2-20-1P275 |
EKU5-T2-20-1P320 |
EKU5-T2-20-1P385 |
EKU5-T2-20-1P440 |
|
2P |
EKU5-T2-20-2P275 |
EKU5-T2-20-2P320 |
EKU5-T2-20-2P385 |
EKU5-T2-20-2P440 |
|
3P |
EKU5-T2-20-3P275 |
EKU5-T2-20-3P320 |
EKU5-T2-20-3P385 |
EKU5-T2-20-3P440 |
|
4P |
EKU5-T2-20-4P275 |
EKU5-T2-20-4P320 |
EKU5-T2-20-4P385 |
EKU5-T2-20-4P440 |
|
1P+NPE |
EKU5-T2-20-1PN275 |
EKU5-T2-20-1PN320 |
EKU5-T2-20-1PN385 |
EKU5-T2-20-1PN440 |
|
3P+NPE |
EKU5-T2-20-3PN275 |
EKU5-T2-20-3PN320 |
EKU5-T2-20-3PN385 |
EKU5-T2-20-3PN440 |
| С дистанционной сигнализацией | ||||
|
1P |
EKU5-T2-20-1P275S |
EKU5-T2-20-1P320S |
EKU5-T2-20-1P385S |
EKU5-T2-20-1P440S |
|
2P |
EKU5-T2-20-2P275S |
EKU5-T2-20-2P320S |
EKU5-T2-20-2P385S |
EKU5-T2-20-2P440S |
|
3P |
EKU5-T2-20-3P275S |
EKU5-T2-20-3P320S |
EKU5-T2-20-3P385S |
EKU5-T2-20-3P440S |
|
4P |
EKU5-T2-20-4P275S |
EKU5-T2-20-4P320S |
EKU5-T2-20-4P385S |
EKU5-T2-20-4P440S |
|
1P+NPE |
EKU5-T2-20-1PN275S |
EKU5-T2-20-1PN320S |
EKU5-T2-20-1PN385S |
EKU5-T2-20-1PN440S |
|
3P+NPE |
EKU5-T2-20-3PN275S |
EKU5-T2-20-3PN320S |
EKU5-T2-20-3PN385S |
EKU5-T2-20-3PN440S |
