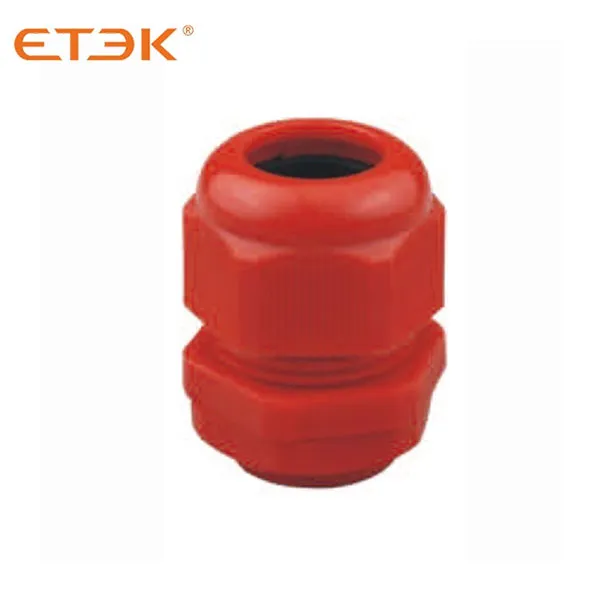

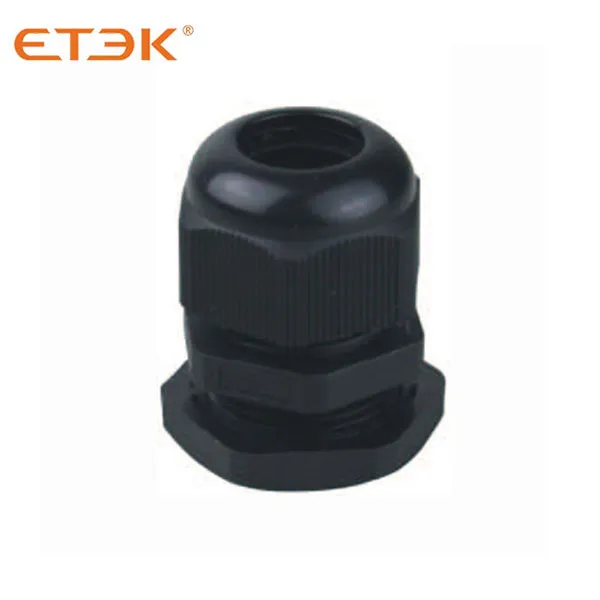

Водонепроницаемый кабельный ввод (также известный как кабельный зажим) — это устройство, используемое для соединения кабелей или проводов в электрическом или электронном корпусе. Кабельный ввод помогает поддерживать водонепроницаемое уплотнение в месте входа кабеля или провода в корпус. Состоящие из корпуса и гайки, вводы могут либо содержать отдельную прокладку и кабельное уплотнение, либо эти компоненты могут быть интегрированы в корпус ввода. Poly Case предлагает оба варианта. Затем кабельный ввод собирается в круглом вырезе в корпусе, захватывая стенку корпуса между корпусом и гайкой, создавая это водонепроницаемое уплотнение.
|
Материал |
Одобренный UL нейлон PA66, нитриловый каучук |
|
Характеристики резьбы |
Метрическая, PG, G, NPT |
|
Рабочая температура |
Статический -40℃~100℃, мгновенный нагрев до 120℃, динамический -20℃~80℃, мгновенный нагрев до 100℃ |
|
Функции |
Специальная конструкция зажимных лапок и резиновых деталей, диапазон зажима, особая прочность на разрыв, водонепроницаемость, пыленепроницаемость, устойчивость к соли, кислоте, спирту, смазке и обычным растворителям |
|
Цветовая категория |
Черный, серый, специальные цвета (белый, красный, синий, темно-серый) могут быть изготовлены по индивидуальному заказу |
|
Класс защиты |
IP68 |

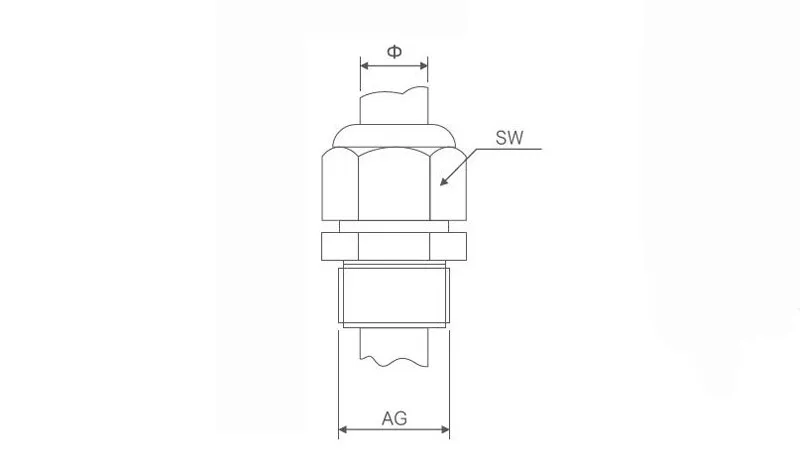

| Модель | Размер резьбы (мм) | Размер отверстия AG (мм) | Длина резьбы (мм) | Толщина стенки (мм) | Применимый кабель Ф(мм) | Размер ключа SW (мм) |
|
AC-M12 |
M12×1.5 |
Φ12.2-12.5 |
9 |
3 |
3-7 |
18/16 |
|
AC-M16 |
M16×1.5 |
Φ16.2-16.5 |
9 |
3 |
4-8 |
22/19 |
|
AC-M18 |
M18×1.5 |
Φ18.2-18.5 |
9 |
3 |
5-10 |
24/22 |
|
AC-M20 |
M20×1.5 |
Φ20.2-20.5 |
9 |
5 |
6-12 |
27/24 |
|
AC-M22 |
M22×1.5 |
Φ22.2-22.5 |
10 |
5 |
10-14 |
30/27 |
|
AC-M24 |
M24×1.5 |
Φ24.2-24.5 |
10 |
5 |
12-15 |
33/28 |
|
AC-M25 |
M25×1.5 |
Φ25.2-25.5 |
10 |
5 |
13-15 |
33/28 |
|
AC-M25 |
M25×1.5 |
Φ25.2-25.5 |
12 |
5 |
13-18 |
33/30 |
|
AC-M27 |
M27×1.5 |
Φ27.2-27.5 |
12 |
5 |
13-18 |
35/33 |
|
AC-M30 |
M30×1.5 |
Φ30.2-30.5 |
12 |
6 |
16-21 |
37/37 |
|
AC-M32 |
M32×1.5 |
Φ32.2-32.5 |
12 |
6 |
16-21 |
39/35 |
|
AC-M36 |
M36×1.5 |
Φ36.2-37 |
12 |
6 |
18-25 |
45/42 |
|
AC-M40 |
M40×1.5 |
Φ40.2-41 |
17 |
7 |
20-26 |
52/52 |
|
AC-M50 |
M50×1.5 |
Φ50.5-51 |
19 |
10 |
32-39 |
60/60 |
|
AC-M63 |
M63×1.5 |
Φ63.5-64 |
19 |
10 |
37-44 |
74/69 |
|
AC-M72 |
M72×1.5 |
Φ72.5-73 |
27 |
15 |
42-52 |
83/77 |
