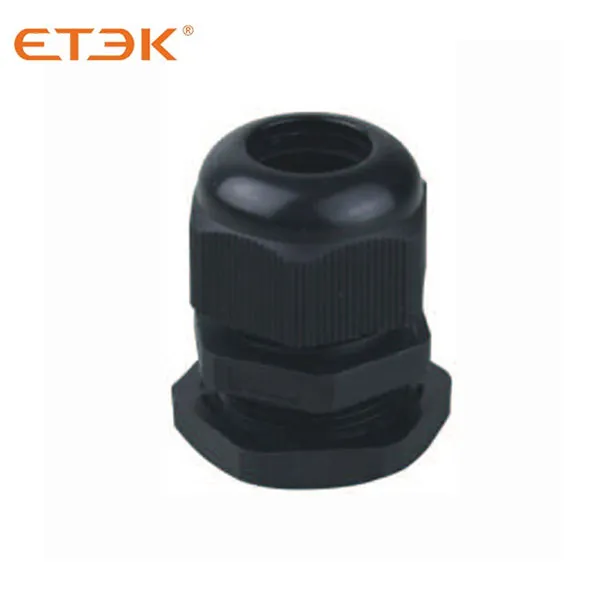

Водонепроницаемый кабельный ввод (также известный как кабельный зажим) — это устройство, используемое для соединения кабелей или проводов в электрическом или электронном корпусе. Кабельный ввод помогает поддерживать водонепроницаемое уплотнение в месте входа кабеля или провода в корпус. Состоящие из корпуса и гайки, вводы могут либо содержать отдельную прокладку и кабельное уплотнение, либо эти компоненты могут быть интегрированы в корпус ввода. Poly Case предлагает оба варианта. Затем кабельный ввод собирается в круглом вырезе в корпусе, захватывая стенку корпуса между корпусом и гайкой, создавая это водонепроницаемое уплотнение.
|
Материал |
Одобренный UL нейлон PA66, нитриловый каучук |
|
Характеристики резьбы |
Метрическая, PG, G, NPT |
|
Рабочая температура |
Статический -40℃ ~ 100℃, мгновенный нагрев до 120℃, динамический -20℃ ~ 80℃, мгновенный нагрев до 100℃ |
|
Функции |
Специальная конструкция зажимных лапок и резиновых деталей, диапазон зажима, особая прочность на разрыв, водонепроницаемость, пыленепроницаемость, устойчивость к соли, кислоте, спирту, смазке и обычным растворителям |
|

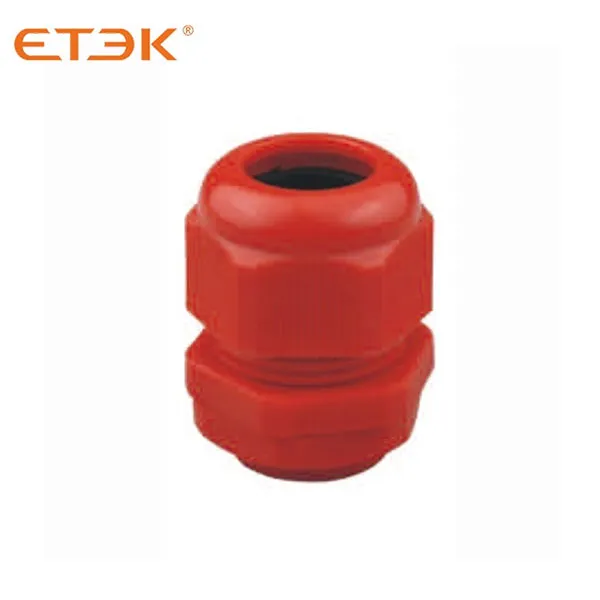

Цветовая категория |
Черный, серый, специальные цвета (белый, красный, синий, темно-серый) могут быть изготовлены по индивидуальному заказу |
|
Класс защиты |
IP68 |

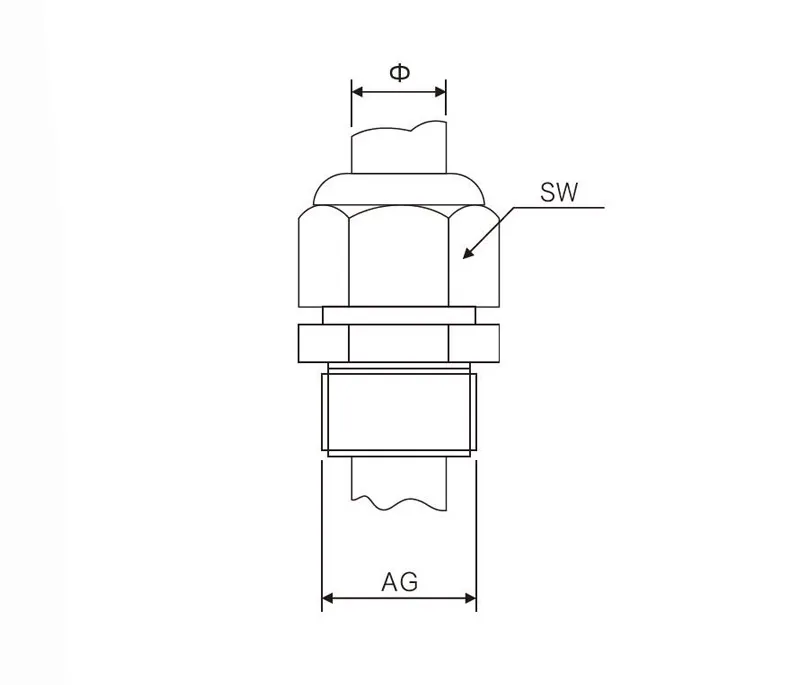

| Модель | Размер резьбы (мм) | Размер отверстия AG (мм) | Длина резьбы (мм) | Толщина стенки (мм) | Применимый кабель Ф(мм) | Размер ключа SW (мм) |
|
AC-PG7 |
12.5 |
Φ12.6-13 |
9 |
3 |
3.5-7 |
18/16 |
|
AC-PG9 |
15.2 |
Φ15.3-15.5 |
9 |
3 |
4-9 |
22/19 |
|
AC-PG11 |
18.6 |
Φ18.7-19 |
9 |
3 |
5-11 |
24/22 |
|
AC-PG13.5 |
20.4 |
Φ20.5-21 |
9 |
4 |
6-12 |
27/24 |
|
AC-PG16 |
22.5 |
Φ22.6-23 |
10 |
5 |
10-14 |
30/27 |
|
AC-PG19 |
24 |
Φ24.2-24.5 |
10 |
5 |
12-15 |
30/28 |
|
AC-PG21 |
28.3 |
Φ28.5-29 |
12 |
5 |
13-18 |
36/33 |
|
AC-PG25 |
30 |
Φ30.2-30.5 |
12 |
6 |
16-21 |
37/35 |
|
AC-PG29 |
37 |
Φ37.2-37.5 |
12 |
6 |
18-25 |
45/42 |
|
AC-PG36 |
47 |
Φ47.3-48 |
17 |
7 |
22-32 |
58/52 |
|
AC-PG42 |
54 |
Φ54.5-55 |
19 |
7 |
32-39 |
65/60 |
|
AC-PG48 |
59.3 |
Φ60-61 |
19 |
7 |
37-44 |
70/69 |
|
AC-PG63 |
71 |
Φ71.5-72 |
27 |
19 |
42-51 |
83/75 |
