Реле времени ETEK EKTM
Запросить
● Стандарт: IEC60947-1, IEC60947-4-1
● Номинальный ток: 9-95А
● Номинальное рабочее напряжение: 220 В~690 В
● Номинальное напряжение изоляции: 690 В
● Количество полюсов: 3P
● Вспомогательный контакт: 1НО+1НЗ
● Метод установки: на DIN-рейку или на винты
Контактор переменного тока серии EKC2 имеет новый внешний вид и компактную конструкцию. Он используется для частого запуска и управления двигателями переменного тока, соединения и размыкания цепей на больших расстояниях и может быть объединен с соответствующими тепловыми реле перегрузки для формирования электромагнитного пускателя. Он оснащен вспомогательным контактом 1NO+1NC.
Соответствуют стандартам: IEC 60947-1, IEC 60947-4-1.
| Приложение | Дистанционное включение и выключение цепей |
| Защитите цепь от перегрузки при сборке с помощью теплового реле перегрузки. | |
| Частый запуск и управление контактором переменного тока | |
| Электрическая ценность | Переменный ток 50/60 Гц, 690 В, до 95 А |
| Категория использования | АС-3, АС-4 |
| Высота | ≤2000м |
| Температура окружающей среды | -5℃~+40℃ |
| Категория монтажа | Ⅲ |
| Условия монтажа | Наклон между плоскостью крепления и вертикальной плоскостью не должен превышать ±5°. |
| ЭК | С | 2 | 25 | 11 |
| Код компании | Контактор | Последовательность проектирования № | Основные технические характеристики, выраженные в номинальном рабочем токе (380 В/400 В, Ac3) | Количество контактов 11: 3НО основных контакта+1НО+1НЗ вспомогательный контакт (9А,12А,18А,25А,32А,38А,40А,50А,65А,80А,95А) |
Модель № | ЭКЦ2-09 | ЭКЦ2-12 | ЭКЦ2-18 | ЭКЦ2-25 | ЭКЦ2-32 | ЭКЦ2-38 | |
| Поляки | 3П | ||||||
Номинальный условный ток нагрева | Ит(А) | 20 | 20 | 32 | 40 | 50 | 50 |
Номинальное напряжение Ui(В) | Ui(В) | 690 | |||||
Номинальный рабочий ток Ue=380/415 В | АС-3 Иэ(А) | 9 | 12 | 18 | 25 | 32 | 38 |
АС-4 Иэ(А) | 3.5 | 5 | 7.7 | 8.5 | 12 | 14 | |
Управляемый трехфазный двигатель с клеточным ротором AC-3 | 220/240В кВт | 2.2 | 3 | 4 | 5.5 | 7.5 | 8.9 |
380/415В кВт | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | |
660/690В кВт | 5.5 | 7.5 | 10 | 15 | 18.5 | 18.5 | |
Электрический ресурс (x10 3 операций) | АС-3 | 1100 | 1100 | 1100 | 1100 | 900 | 900 |
АС-4 | 220 | ||||||
Механический ресурс (x10 6 операций) | 12 | 12 | 12 | 10 | 10 | 10 | |
Подходящий предохранитель | Размер | РТ16-00 | |||||
А | 20 | 20 | 32 | 40 | 50 | 50 | |
Основной контакт | 3НЕТ | ||||||
| Встроенный вспомогательный контакт | 1НО+1НЗ | ||||||
Модель № | ЭКЦ2-40 | ЭКЦ2-50 | ЭКЦ2-65 | ЭКЦ2-80 | ЭКЦ2-95 | |
| Поляки | 3П | |||||
Номинальный условный ток нагрева | Ит(А) | 60 | 80 | 80 | 100 | 125 |
Номинальное напряжение Ui(В) | Ui(В) | 690 | ||||
Номинальный рабочий ток Ue=380/415 В | АС-3 Иэ(А) | 40 | 50 | 65 | 80 | 95 |
АС-4 Иэ(А) | 18.5 | 24 | 28 | 37 | 44 | |
Управляемый трехфазный двигатель с клеточным ротором AC-3 | 220/240В кВт | 11 | 15 | 18.5 | 22 | 25 |
380/415В кВт | 18.5 | 22 | 30 | 37 | 45 | |
660/690В кВт | 30 | 33 | 37 | 45 | 45 | |
Электрический ресурс (x10 3 операций) | АС-3 | 900 | 900 | 900 | 650 | 650 |
АС-4 | 170 | 110 | ||||
Механический ресурс (x10 6 операций) | 9 | 9 | 9 | 6.5 | 6.5 | |
Подходящий предохранитель | Размер | РТ16-00 | ||||
А | 63 | 80 | 80 | 100 | 125 | |
Основной контакт | 3НЕТ | |||||
| Встроенный вспомогательный контакт | 1НО+1НЗ | |||||
Терминальное соединение | ||||||
Модель | Сечение кабеля (Cu) | Размер винта | Момент затяжки (Нм) | |||
Количество штук | Гибкий кабель с холоднопрессованным разъемом (мм2) | Гибкий кабель без холоднопрессованной муфты (мм2) | Негибкий кабель (мм2) | |||
ЭКЦ2-09 | 1~2 | 2.5 | 4 | 4 | М3.5 | 0,8 |
ЭКЦ2-12 | 1~2 | 2.5 | 4 | 4 | М3.5 | 0,8 |
ЭКЦ2-18 | 1~2 | 4 | 6 | 6 | М3.5 | 0,8 |
ЭКЦ2-25 | 1 | 4 | 10 | 6 | М4 | 1.2 |
| 2 | 4 | 6 | 6 | М4 | 1.2 | |
ЭКЦ2-32 | 1 | 4 | 10 | 6 | М4 | 1.2 |
| 2 | 4 | 6 | 6 | М4 | 1.2 | |
ЭКЦ2-38 | 1 | 4 | 10 | 6 | М4 | 1.2 |
| 2 | 4 | 6 | 6 | М4 | 1.2 | |
ЭКЦ2-40 | 1 | 10 | 16 | 10 | М4 | 3.5 |
| 2 | 10 | 10 | 10 | М8 | 3.5 | |
ЭКЦ2-50 | 1 | 16 | 25 | 25 | М8 | 3.5 |
| 2 | 16 | 16 | - | М8 | 3.5 | |
ЭКЦ2-65 | 1 | 16 | 25 | 25 | М8 | 3.5 |
| 2 | 16 | 16 | - | М8 | 3.5 | |
ЭКЦ2-80 | 1 | 50 | 50 | 50 | М8 | 3.5 |
| 2 | 25 | 35 | - | М10 | 4.0 | |
ЭКЦ2-95 | 1 | 50 | 50 | 50 | М10 | 4.0 |
| 2 | 25 | 35 | - | М10 | 4.0 | |
| ЕКС2-09~38 | ||||||||||
 | ||||||||||
| ЕКС2-25~32 | ||||||||||
 | ||||||||||
| ЕКС2-40~65 | ||||||||||
 | ||||||||||
| ЕКС2-80-95 | ||||||||||
 |

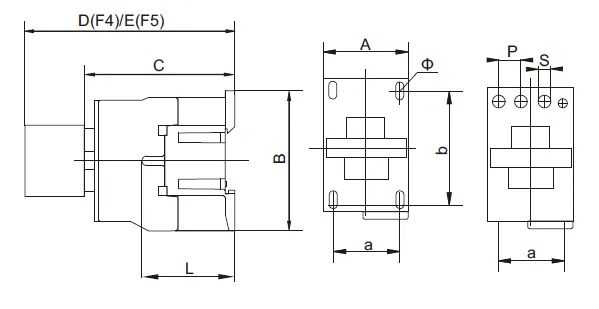

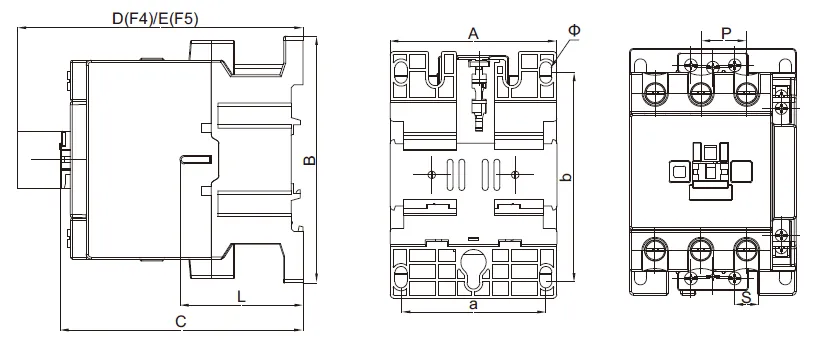

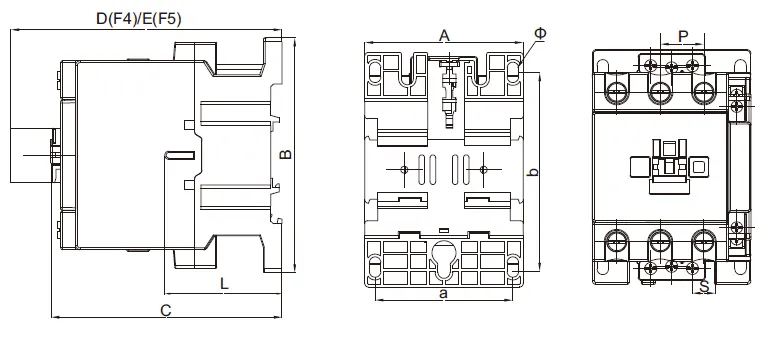

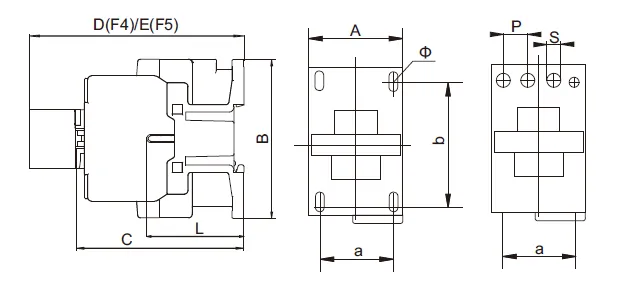

| Модель | Амакс | Вмакс | Cmax | Дмакс | Емакс | и | б | Φ | л | П | С | ||
| ЕКС2-09~18 | 45 | 74,5 | 87 | 120 | 124 | 34,5 | 50/60 | 4,5 | 51 | 11 | 10,5 | ||
| ЭКЦ2-25,32 | 56 | 87 | 98,6 | 132 | 136 | 40 | 61,5 | 4,5 | 59,3 | 14.2 | 13 | ||
| ЕКС2-40_65 | 75 | 127 | 118 | 151,1 | 155 | 63,5 | 105 | 6 | 63,2 | 20 | 14 | ||
| ЕКС2-80~95 | 86 | 126,5 | 126,5 | 158,5 | 162,5 | 74,5 | 105 | 6 | 63,2 | 23,5 | 17,5 | ||
